Mutterit ja jousialuslevyt: tyypit, materiaalit ja tärinänvaimennusopas

Tärinä löystyvä pultti ei kerro itsestään. Se yksinkertaisesti epäonnistuu - vähitellen, sitten kerralla. Insinööreille, jotka määrittävät kiinnityskokoonpanoja moottoreissa, ajoneuvojen rungoissa, tuuletinkoteloissa ja teollisuuskoneissa, yhdistelmä mutterit ja jousilevyt on yksi kustannustehokkaimmista ja laajasti todistetuista menetelmistä puristusvoiman ylläpitämiseksi dynaamisen kuormituksen alaisena. Tässä artikkelissa kerrotaan, miten yhdistelmä toimii, mitkä tyypit sopivat mihin käyttötarkoituksiin, miten materiaalit sovitetaan ympäristöön ja mitkä pintakäsittelyt pidentävät käyttöikää kentällä.

Kuinka mutterit ja jousialuslevyt toimivat yhdessä

Pelkästään mutteri, joka on kierretty pulttiin ja kiristetty määräysten mukaan, luo puristusvoiman, joka pitää liitoksen koossa. Ongelmana on, että värähtely saa aikaan mikroliikkeitä yhteenliittävien lankojen välillä. Ajan myötä nämä pienet sivuttaisliikkeet vähentävät esikuormitusta ja mutteri perääntyy - usein ilman näkyviä merkkejä, kunnes nivel epäonnistuu.

Jousialuslevy on mutterin ja laakeripinnan välissä. Kun mutteria kiristetään, se puristaa aluslevyn. Kun tärinä yrittää löysätä mutteria, aluslevyn varastoitunut elastinen energia vastustaa taaksepäin suuntautuvaa pyörimistä työntämällä takaisin mutterin alaosaa vasten. Tuloksena on säilynyt esijännitys, jota mutteri yksin ei kestä dynaamisissa olosuhteissa.

Tämä ei ole ylimääräinen pariliitos. Mutteri tarjoaa puristusvoiman ja kuorman siirron; jousialuslevy tarjoaa esijännityksen pidätysmekanismin. Yhdessä ne täyttävät molemmat luotettavan mekaanisen liitännän vaatimukset: alkuperäinen puristusvoima ja jatkuva löystymisenestokyky . Hankintatiimille, jotka hankkivat täydellisiä kiinnityskokoonpanoja, valitsevat molemmat komponentit yhdeltä toimittajalta, joka ymmärtää tämän vuorovaikutuksen – esimerkiksi tarkastelee koko mutterit ja aluslevyt -tuotevalikoima erikoistuneelta kiinnitinvalmistajalta — Yksinkertaistaa määrittelyä ja varmistaa mittojen yhteensopivuuden.

Tärinälle alttiissa kokoonpanoissa käytetyt mutterityypit

Kaikki mutterit eivät ole samanarvoisia tärinänkestävyydeltään, ja oikea valinta riippuu kuormituksen suuruudesta, asennustiheydestä ja tärinäympäristön vakavuudesta.

• Kuusikulmamutterit (vakio ja raskas kuusio): Yleisin tyyppi, jota käytetään yleisissä teollisuus-, rakennus- ja mekaanisissa sovelluksissa. Raskailla kuusiomuttereilla on leveämpi laakeripinta ja suurempi kierrekiinnitys, mikä tekee niistä parempia suuren kuormituksen rakenteellisissa liitoksissa. Ne ovat jousialuslevyjen vakiopari useimmissa kokoonpanospesifikaatioissa.

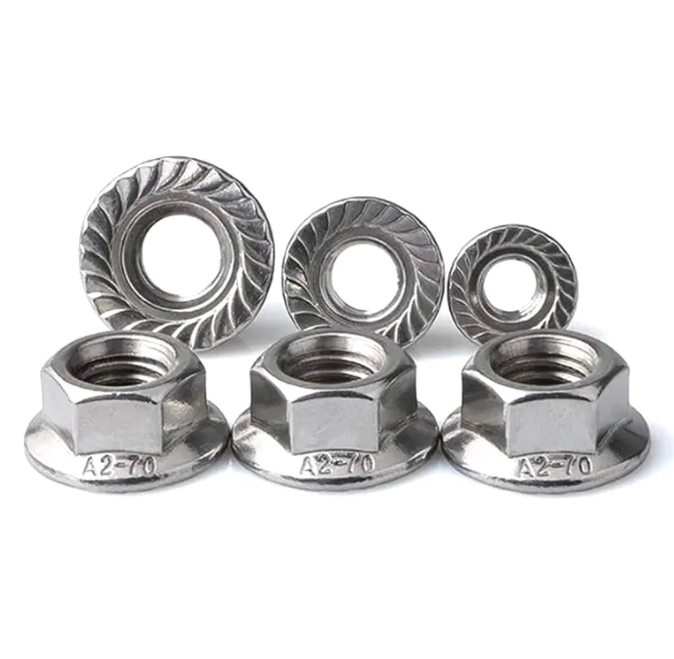

• Laippamutterit: Sisältää integroidun leveän laakeripinnan, joka jakaa puristuskuorman suuremmalle alueelle. Hyödyllinen paikoissa, joissa pohjamateriaali on pehmeää tai joissa jousialuslevyn tarkka sijoittaminen on vaikeaa asennuksen aikana.
• Nylon lukkomutterit: Sisältää nailonin, joka vääntyy pultin kierteitä vasten ja luo kitkapohjaisen lukituksen. Soveltuu kevyemmille tärinäkuormille ja kokoonpanoille, joita ei usein pureta. Toisin kuin jousialuslevyt, lukitusmekanismi heikkenee toistuvassa käytössä.
• Siipimutterit: Suunniteltu käsin kiristämiseen sovelluksissa, jotka vaativat usein poistoa. Ei tyypillisesti käytetä jousialuslevyjen kanssa voimakkaassa tärinäskenaariossa, mutta yleistä vähäkuormitteisissa huoltokokoonpanoissa.

Useimpiin tärinäkriittisiin sovelluksiin – moottoreihin, pumppuihin, ajoneuvojen apurunkoihin, LVI-laitteisiin luokan 8 tai 10 kuusikulmamutteri yhdistettynä tavalliseen tai raskaaseen jousialuslevyyn on alan oletusarvo. Luokan 4 mutterit on varattu kevyisiin, vähätärinäisiin sovelluksiin, joissa hinta on ensisijainen tekijä.

Jousialuslevyjen tyypit ja milloin niitä käytetään

Jousialuslevyt eivät ole yksittäinen tuote. Kolmella päätyypillä on erilaiset mekaaniset ominaisuudet, jotka tekevät niistä sopivia erilaisiin kuormitusolosuhteisiin.

• Vakio (jaetut) jousialuslevyt: Eniten käytetty tyyppi. Aluslevyn kierteinen halkeama luo kaksi terävää päätä, jotka pureutuvat mutteriin ja laakerin pintaan, mikä lisää kitkavastusta elastisen esijännityksen rinnalla. Tehokas yleisissä koneissa, sähkökoteloissa ja autojen ei-voimansiirtosovelluksissa. Saatavana koot M3-M48 GB/T 94.1:n ja vastaavien DIN 127 -standardien mukaisesti.
• Raskaat jousialuslevyt: Paksumpi poikkileikkaus ja suurempi jousinopeus kuin tavallisilla aluslevyillä. Käytetään paikoissa, joissa pultin esijännitys on suuri ja tärinäympäristö on voimakas – kompressorit, raskaat teollisuuskoneet ja dynaamisille kuormituksille altistetut teräsrakenneliitokset. Ne ylläpitävät esijännitystä olosuhteissa, joissa tavallinen aluslevy litistyy ja menettäisi tehonsa.
• Poimutetut (aalto)jousialuslevyt: Useita aaltomuotoisia aaltoiluja, jotka jakautuvat aluslevyn kehän ympärille. Ne tarjoavat tasaisemman ja tasaisemman kuorman jakautumisen kuin jaetut aluslevyt, ja ne ovat suositeltavia tarkkuusinstrumenteissa, elektroniikassa ja kevyissä mekaanisissa kokoonpanoissa, joissa jaettujen aluslevyjen jättämät purentajäljet ​​eivät ole hyväksyttäviä laakerin pinnalla.

Hiiliteräs vs. ruostumaton teräs: oikean materiaalin valinta

Muttereiden ja jousialuslevyjen materiaalin valintaan vaikuttavat kolme tekijää: lujuusvaatimus, ympäristöaltistus ja hinta.

Hiiliterästä on oletusarvo yleisissä teollisuus- ja rakennussovelluksissa. Se tarjoaa korkean vetolujuuden alhaisin kustannuksin, ja sitä on saatavana kaikissa laatuluokissa (4, 8, 10). Sen rajoituksena on korroosioherkkyys – ilman pintakäsittelyä hiiliteräksiset kiinnikkeet ruostuvat kosteissa tai ulkona. Sisäkoneissa, suljetuissa koteloissa ja kuivissa ympäristöissä sinkitty tai fosfatoitu hiiliteräs on käytännöllinen ja taloudellinen valinta.

Ruostumaton teräs 304 on standardi korroosionkestävä laatu, joka soveltuu elintarvikejalostuslaitteisiin, arkkitehtonisiin sovelluksiin, rannikkorakenteisiin ja yleisiin märkiin ympäristöihin. Se tarjoaa hyvän korroosionkestävyyden useimmissa ilmakehän olosuhteissa ja on ei-magneettinen, millä on merkitystä tietyissä sähkösovelluksissa. Kompromissi on alhaisempi kovuus verrattuna lämpökäsiteltyyn hiiliteräkseen – ruostumattomasta teräksestä valmistetut jousialuslevyt on yleensä mitoitettu kevyemmälle tai keskisuurelle kuormitukselle.

Ruostumaton teräs 316 lisää seokseen molybdeeniä parantaen merkittävästi kloridin aiheuttaman korroosionkestävyyttä (suolavesi, kemiallinen altistuminen). Se on määritelty laivojen laitteille, offshore-laitteille, kemiankäsittelylaitoksille ja rannikkoinfrastruktuurille, joissa 304 lopulta kuolisi ja epäonnistuu. Yli 304:n kustannuslisä on noin 20–30 %, mikä on täysin ympäristön kannalta perusteltua.

Yleinen virhe on määrittää ruostumattomasta teräksestä valmistetut mutterit hiiliteräsjousialuslevyillä tai päinvastoin ottamatta huomioon galvaanista yhteensopivuutta. Kosteissa ympäristöissä kosketuksissa olevat erilaiset metallit nopeuttavat vähemmän jalomateriaalin korroosiota. Yhdistä materiaalit koko kiinnityskokoonpanossa.

Pintakäsittelyt: Viimeistelyn sovittaminen ympäristöön

Hiiliteräksisten kiinnittimien pintakäsittely ei ole valinnainen - se määrää käyttöiän. Kolme yleisintä hoitoa sopivat kukin eri altistustasolle.

• Sinkkisinkitys (galvanoitu tai kuumakasto): Vakiohoito sisä- ja kevyeen ulkokäyttöön. Galvanoitu sinkki tarjoaa kohtuullisen suojan alhaisin kustannuksin ja soveltuu useimpiin yleisiin teollisuus- ja rakennussovelluksiin ei-aggressiivisissa ympäristöissä. Kuumasinkitys tarjoaa paksumman pinnoitteen ja paremman ulkokestävyyden, mutta voi vaikuttaa kierteiden sietokykyyn pienempien kiinnittimien kanssa.
• Dacromet-pinnoite: Vesipohjainen sinkki-alumiinihiutalepinnoite, joka levitetään alhaisessa lämpötilassa. Se ylittää galvanoidun sinkin suolaroiskeen kestävyydessä kertoimella 5–10, mikä tekee siitä erityiskäsittelyn autojen alaosan osille, siltalaitteistoille ja ulkona oleville rakenteellisille kiinnikkeille. Dacromet ei myöskään sisällä vetyhaurastumisriskiä, ​​mikä on tärkeää erittäin lujille (luokka 10) pulteille ja muttereille.
• Tummeneminen (musta oksidi): Konversiopinnoite, joka tarjoaa minimaalisen korroosiosuojan sellaisenaan, mutta vähentää heijastavuutta ja jota käytetään tyypillisesti yhdessä öljyn tai vahan kanssa. Yleistä optisissa laitteissa, tarkkuuskoneissa ja sovelluksissa, joissa vaaditaan sekä ulkonäköä että lievää ruosteenkestävyyttä. Ei sovellu ulkokäyttöön tai kosteaan ympäristöön ilman lisäsuojapinnoitetta.

Ulkosovelluksissa ja ympäristöissä, joissa on korkea kosteus, kemikaalialtistus tai suolainen ilma, valintahierarkia on selkeä: ruostumaton teräs ensimmäinen valinta, Dacromet-pinnoitettu hiiliteräs kustannustehokas vaihtoehto ja vakiosinkitys vain, jos altistuminen on todella kevyttä. Väärän käsittelyn määrittäminen on yksi yleisimmistä syistä ennenaikaiseen kiinnitysvaurioon kenttäasennuksissa.

Sovellusskenaariot: Missä tämä yhdistelmä toimii parhaiten

Mutterit-jousi-aluslevy-paritus kattaa laajan valikoiman toimialoja, mutta sen arvo on selkein kolmessa käyttöluokassa.

Moottorit ja pyörivät koneet: Sähkömoottorit, pumput ja puhaltimet synnyttävät jatkuvaa tärinää tasaisilla taajuuksilla. Kiinnikkeet, jotka kiinnittävät moottorin kiinnikkeitä, liitäntäkoteloita ja laakeripesiä, ovat jatkuvan syklisen kuormituksen alaisia. Vakiojousialuslevyt, joissa on luokan 8 kuusikulmaiset mutterit, ovat asennusspesifikaatioita useimpien moottorivalmistajien ohjeissa juuri siksi, että tällä yhdistelmällä on vuosikymmeniä todistettu suorituskyky näissä olosuhteissa.

Ajoneuvot ja kuljetusvälineet: Alustaliitännät, jousituksen kiinnityskohdat, pakoputket ja koripaneelin kiinnitykset toimivat kaikki tärinäpitoisissa ympäristöissä, joissa lämpötilavaihtelut ja tien aiheuttamat iskut. Autojen OEM-valmistajat ja tason 1 toimittajat määrittävät jousialuslevyjä laajasti vääntömomentista riittoisuuteen perustuvissa pulttiliitoksissa. Hankintapäälliköille, jotka hankkivat kiinnikkeitä ajoneuvon kokoonpanoon tai jälkimarkkinasovelluksiin, on yhtä tärkeää varmistaa, että jousialuslevyt ovat mitoiltaan sovitettuja mutterin laatuun ja pultin kokoon.

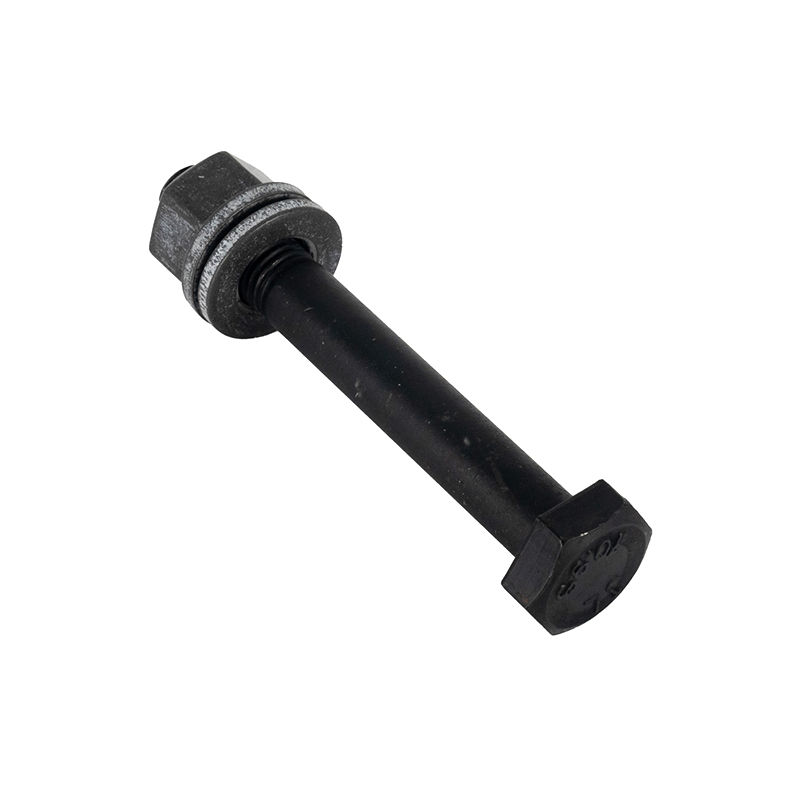

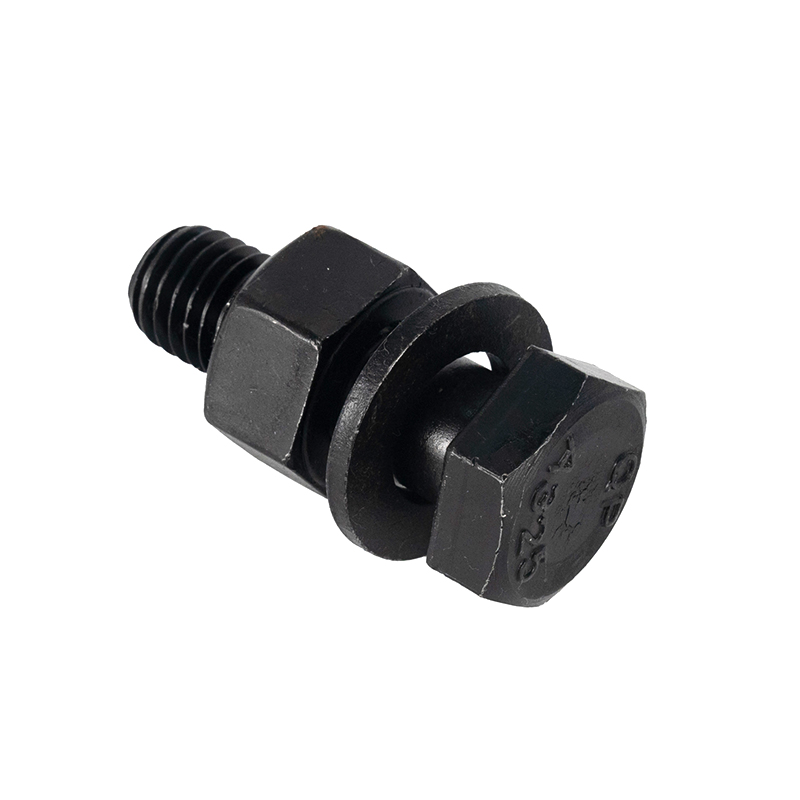

Teollisuusrakennus ja rakenneteräs: Ruuvatut teräsliitokset teollisuusrakennuksissa, tasoilla ja laitteiden kannakkeissa hyötyvät raskaasta jousialuslevystä, kun rakenne on alttiina viereisten koneiden, tuulikuorman tai seismisen toiminnan aiheuttamalle tärinälle. Näissä sovelluksissa lujat rakennepultit, jotka on yhdistetty oikein määritettyjen muttereiden ja aluslevyjen kanssa muodostavat täydellisen liitoskokoonpanon, jonka rakennesuunnittelijat suunnittelevat.

Hankinta ja tekniset tiedot: Mitä tulee tarkistaa ennen tilaamista

Mutterit ja jousialuslevyt ovat luettelotuotteita, mutta luettelotuotteiden todellinen laatu vaihtelee huomattavasti. Kun määrität tuotanto- tai huoltohankintoja, tarkista seuraavat asiat ennen volyymitilausten tekemistä.

Vahvista ensin materiaalitodistus. Hiiliteräsluokan 8 mutterit ja ruostumattomasta teräksestä valmistetut 304 mutterit näyttävät samanlaisilta hyllyssä; sertifikaatti vahvistaa materiaalin todellisen koostumuksen ja mekaaniset ominaisuudet. Hyvämaineiset valmistajat toimittavat materiaalitestiraportit vakiona. Toiseksi, tarkista mittojen mukaisuus asiaankuuluvan standardin — DIN 934 kuusikulmaisille muttereille, DIN 127 halkaistun jousialuslevyille tai vastaavalle ISO/ANSI-spesifikaatiolle sovelluksellesi. Kolmanneksi, pintakäsiteltyjen osien osalta pyydä suolasuihkutestituloksia. Dacromet-pinnoitetulla kiinnikkeellä, joka väittää olevan 480 tuntia suolaroiskeenkestävyyttä, tulisi olla testitiedot sen todistamiseksi.

OEM-sovelluksiin, jotka vaativat mukautettuja mittoja, tiettyjä laatuyhdistelmiä tai omia pintakäsittelyjä, työskentele valmistajan kanssa, joka tarjoaa OEM- ja ODM-kiinnikkeiden räätälöintipalvelut varmistaa, että kokoonpanovaatimukset voidaan täyttää ilman kompromisseja. Vakioluettelotuotteet kattavat suurimman osan sovelluksista; reunatapauksissa räätälöity ominaisuus tulee ratkaiseva tekijä toimittajan valinnassa.
