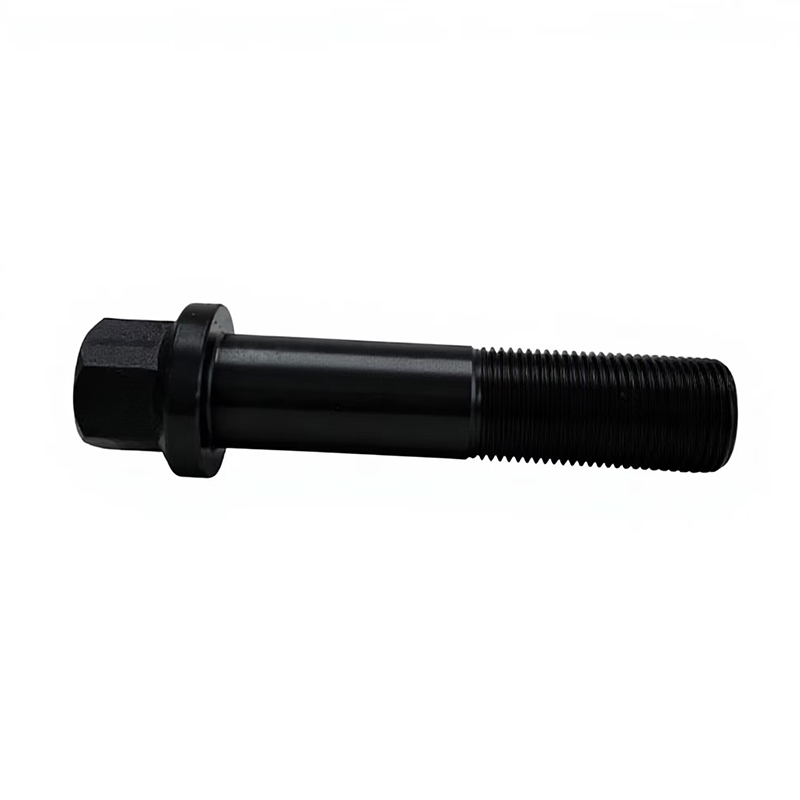

Miksi? Sylinterinkannen pultit Vaatii parempaa väsymiskestävyyttä kuin tavalliset kiinnikkeet

Tyypillinen dieselmoottorin sylinteri syttyy 1500-3500 kertaa minuutissa. Jokainen palamistapahtuma siirtää aksiaalisen iskukuorman suoraan sylinterikannen pultin varteen, ja tämä sykli ei pysähdy koskaan moottorin koko käyttöiän ajan. Se eroaa olennaisesti rakennekokoonpanoissa käytetyistä staattisista kiinnityspulteista, joissa kuormitus on vakio kiristyksen jälkeen. Sylinterinkannen pulttien on kestettävä esijännitys miljoonien lämpölaajenemis- ja -kutistumisjaksojen, korkeataajuisen tärinän ja hetkellisten painepiikkien kautta, jotka voivat ylittää 200 baaria raskaassa käytössä olevissa dieselsovelluksissa.

Eniten pelätty vikatila ei ole välitön murtuma - se on väsymyksen löystyminen. Ajan myötä mikroplastinen muodonmuutos kierteen juuressa vähentää vähitellen pultin esijännitystä, ja kun kiristysvoima putoaa kannen tiivisteen pitämiseen vaadittavan kynnyksen alapuolelle, palamiskaasut alkavat ohittaa liitoksen. Siihen mennessä vauriot pahenevat: jokainen läpipuhallus kuluttaa tiivisteen istukkapintaa entisestään, ja pultin varren osittainen takertuminen poraukseen tekee seuraavasta huoltovälistä paljon tuhoisamman.

klo Shanghai Soverchannel Industrial Co., Ltd. Väsymisenkestävyys alkaa materiaalin valintavaiheessa. Sen sijaan, että määrittäisivät vain lujuusluokan ja jatkaisivat eteenpäin, yrityksen tuotantolaitoksen Nantong Jinzhai Hardware Co., Ltd.:n insinööritiimi arvioi kunkin moottorin todellisen jännityssuhteen (vähimmäisjännitys maksimirasitukseen) jokaisessa moottorisovelluksessa ennen metalliseos- ja lämpökäsittelyprotokollan viimeistelyä. Tämä sovellus-ensin menetelmä erottaa autojen tarkkuuskiinnittimien tuotannon hyödykepulttien valmistuksesta.

Suorituskykyisissä sylinterinkannen pulteissa käytetyt materiaalilaadut: käytännön vertailu

Kaikki lujat pultit eivät ole samanarvoisia, ja sylinterikannen sovelluksissa luokan valinta määrittää suoraan, kestääkö kiinnitin moottorin huoltovälin vai epäonnistuuko se ennenaikaisesti. Seuraavassa taulukossa verrataan yleisimmin määritettyjä materiaaliryhmiä:

Räätälöitynä seosteräskiinnittimien valmistajana Shanghai Soverchannel Industrial Co., Ltd. suunnittelee erityisesti Ni-Cr-Mo-seoksesta valmistettuja pulttiaihioita asiakkaan määrittelemiin kemiallisiin ikkunoihin sen sijaan, että se ostaisi vain valmiita tankoja. Tämä mahdollistaa loven herkkyyden ja karkaisuprofiilin säätämisen tavoitepultin halkaisijan ja kierteen nousun mukaan, millä on suuri merkitys voimantuotannossa ja raskaiden koneiden moottoreissa käytettävissä suuremman halkaisijan pulteissa (M14 ja enemmän).

Kierteen muodon tarkkuus: kuinka toleranssiluokat vaikuttavat sylinterinkannen pulttien käyttäytymiseen lämpökuormituksessa

Moottorin sylinterikannet laajenevat ja supistuvat eri nopeudella kuin niiden alla oleva lohko – esimerkiksi valurautapalojen alumiinikansien lämpölaajenemisero on noin 12–14 µm/m·°C. Tämä tasausliike siirtyy pultin kierteeseen joka kerta, kun moottorin lämpötila käynnistyy. Jos kierresovitus on liian löysä (toleranssiluokka 6H/6g tai löysempi), pultti voi keinua hieman kierteen reiässä, mikä nopeuttaa väsymishalkeaman alkamista ensimmäisellä kiinnittyneellä kierteen juurella.

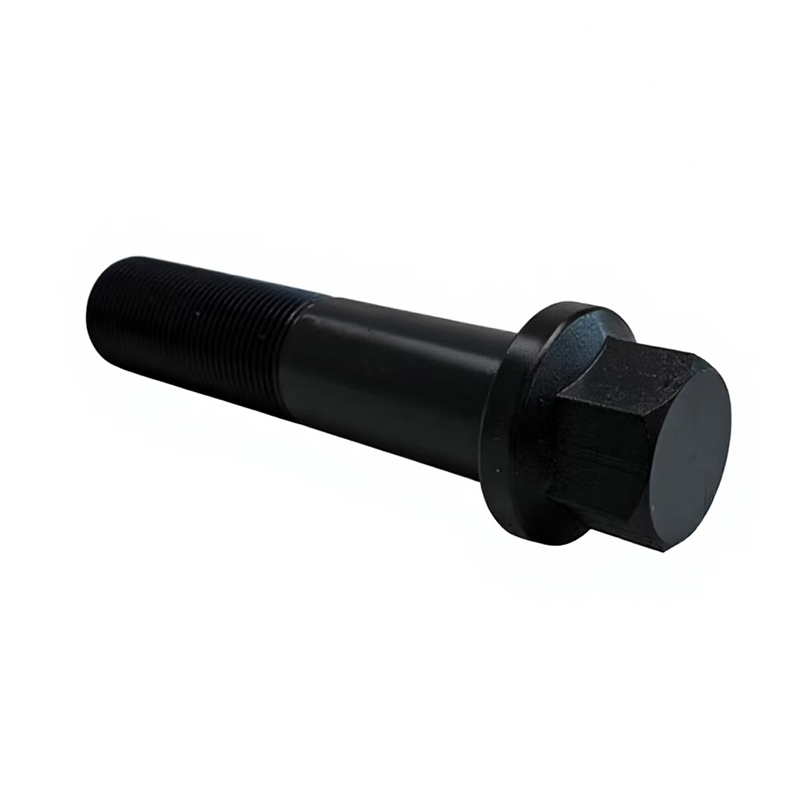

Tarkkuussylinterikannen pultit valmistetaan tyypillisesti 6H/5g tai sitä tiukemmalla kierretoleranssilla, ja vaativissa sovelluksissa käytetään maakierreprosessia varmistamaan, että kierteen muotogeometria pysyy ±0,003 mm:n sisällä nousuhalkaisijalla. Laipan kuusikulmaisen pultin laipalla on myös rakenteellinen rooli tässä: suurempi laakeripinta jakaa puristuskuorman laajemmalle rengasmaiselle alueelle pään alla, mikä vähentää upotuksen löystymistä alumiinisylinterikannen valupinnoille – yleinen syy esijännityksen häviämiseen ensimmäisten lämpöjaksojen aikana asennuksen jälkeen.

Kierteen kuluminen, laipan pinnan kohtisuora pultin akseliin nähden ja varren suoruus ovat kaikki kriittisiä mittaparametreja, jotka vaativat 100 %:n tarkastuksen moottoritason kiinnikkeistä. Shanghai Soverchannel Industrial Co., Ltd. käyttää täyden prosessin tarkastusjärjestelmää, joka kattaa nämä parametrit CMM-tarkastuksella (koordinaatit mittauskoneella) ja optisella kierreprofiilianalyysillä, mikä varmistaa, että jokainen autoasiakkaille toimitettu pultti täyttää mittapiirustuksen viimeistä mikronia myöten.

Vääntömomentista tuottoon vs. perinteinen vääntömomentti: oikean kiristysstrategian valinta sovelluksellesi

Nykyaikaiset moottoreiden kokoonpanolinjat käyttävät sylinterinkannen pulteissa yhä enemmän torque-to-yield (TTY) -kiristysprotokollia. Konsepti: pultti kiristetään tarkoituksella kimmorajansa yli muovialueelle, jossa se venyy hieman ja luo erittäin tasaisen kiristysvoiman – paljon johdonmukaisemman kuin perinteinen pelkkä vääntömomenttikiristys, johon vaikuttaa voimakkaasti kierteen kitkan vaihtelu (joka voi heilauttaa esijännitystä ±25 %). TTY-pultit tarjoavat esijännityksen vaihtelevuuden jopa ±5 %.

Kompromissi on, että TTY-pultit ovat teknisesti kertakäyttöisiä kiinnikkeitä. Pysyvästi venytettynä pultin jäännöskiristyskyky moottorin uusimisen jälkeen vaarantuu. Käytännössä tämä luo tärkeän hankinta- ja palveluharkinnan:

• OEM-kokoonpanolinjoille, joissa pultit asennetaan kerran eikä niitä koskaan poisteta ennen kuin moottori romutetaan, TTY tarjoaa mittakaavassa parhaan puristuskuorman tasaisuuden.
• Huolto- ja uusintaympäristöissä – erityisesti dieselmoottoreissa ja rakennuskoneiden moottoreissa, joita huolletaan usein – tavanomaiset erittäin lujat pultit, joissa on uudelleenkäytettävät vääntömomentit, ovat toiminnallisesti suositeltavia.
• Voimalaitosten moottorit, jotka toimivat jatkuvasti tuhansia tunteja suunniteltujen seisokkien välillä, käyttävät usein vääntömomentti plus kulma -protokollaa tavanomaisen pultin kanssa saavuttaakseen lähes TTY-yhteensopivuuden säilyttäen samalla uudelleenkäytettävyyden.

Tämän eron ymmärtäminen on tärkeää hankittaessa sylinterinkannen pultteja mukautettuihin tai erikoiskäyttöisiin moottoreihin. Shanghai Soverchannel Industrial Co., Ltd. tarjoaa sekä tavanomaisia ​​lujia että TTY-yhteensopivia pulttimalleja, ja kiristysprotokollasuositus dokumentoidaan osana suunnittelupakettia, joka toimitetaan jokaisen mukautetun kiinnitintilauksen mukana.

Pintakäsittelyn valinta sylinterinkannen pulteille syövyttävissä ja korkeissa lämpötiloissa

Sylinterinkannen pultin pintakäsittelyllä on kaksi toimintoa, jotka ovat joskus jännittyneitä: korroosiosuojaus varastoinnin ja käyttöiän aikana sekä hallittu kitkakerroin asennuksen aikana. Esimerkiksi sinkkihiutalepinnoite tarjoaa erinomaisen korroosionkestävyyden, mutta voi muuttaa kitkakerrointa dramaattisesti verrattuna fosfaatti-öljypinnoitteeseen – ja jos kokoonpanon vääntömomentti on kalibroitu yhdelle pinnoitteelle, vaihtaminen toisella ilman vääntömomentin arvoa voi johtaa merkittävään esijännitysvirheeseen.

Seuraavat pintakäsittelyt ovat yleisimpiä sylinterinkannen pulttisovelluksissa:

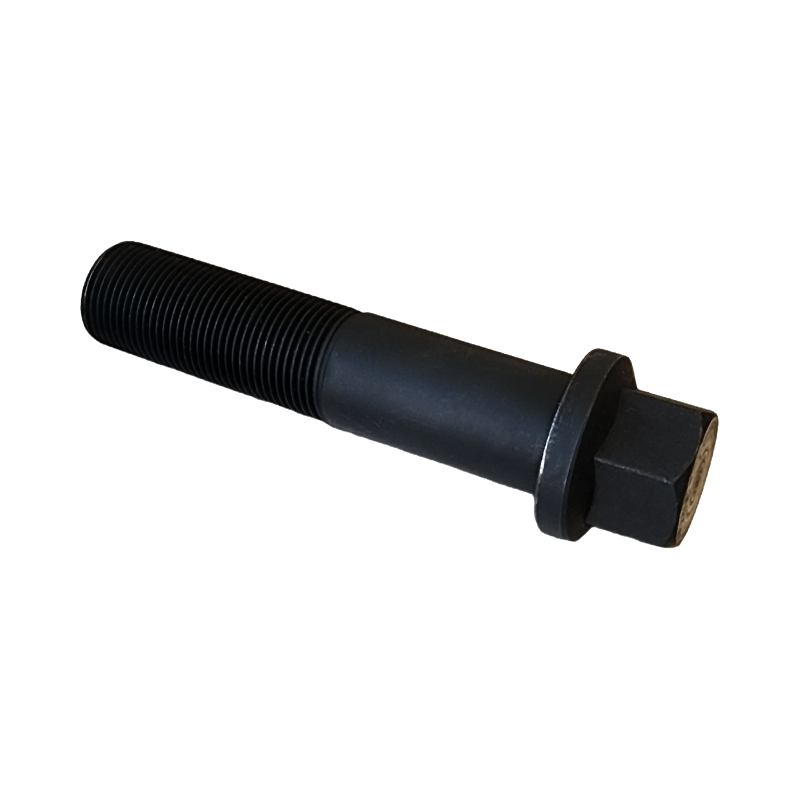

• Fosfaattiöljy (Dacromet-pohjainen): Alan standardi useimpiin autosovelluksiin. Tarjoaa kohtalaisen korroosiosuojan, voideltu pinta tasaisen vääntömomentin ja esijännityksen välillä. Kitkakerroin tyypillisesti 0,10-0,14.
• Sinkkihiutale (Geomet / Dacromet pintamaali): Ylivoimainen suolaroiskeenkestävyys (480–1000 tuntia), RoHS-yhteensopiva, ei vetyhaurastumisriskiä – kriittinen 12.9- ja sitä korkeammille pulteille. Kitkakerroin 0,09-0,14 pintamaalista riippuen.
• Musta oksidi: Minimaalinen mittakertymä, säilyttää kierteen tarkkuuden toleranssit, sopii moottorin sisäisiin ympäristöihin, joissa jäähdytysnesteen roiskeet voivat aiheuttaa ruostetta paljaalle teräkselle. Tarjoaa vain lievän korroosionkestävyyden; vaatii öljyn lisäystä.
• Kuumasinkitty: Harvoin käytetty tarkkuusmoottorin pulteissa kierteen toleranssiin vaikuttavan paksuuden vaihtelun vuoksi. Nähty ajoittain suuriläpimittaisissa voimalaitospään nastoissa, joissa mittatoleranssiikkunat ovat leveämpiä.
• Ruostumaton teräs (passivoitu): Lisäpinnoitetta ei tarvita tavallisiin moottorin sisäisiin ympäristöihin. Ruostumattomasta teräksestä valmistettujen kiinnikkeiden valmistajana Shanghai Soverchannel voi toimittaa austeniittisia ja duplex-laatuja meri- tai korkean kosteuden voimalaitosympäristöihin.

Ei-standardi sylinterinkannen pulttikokoonpanot: kun valmiit kiinnikkeet eivät ole vaihtoehto

OEM-moottorien suunnittelu poikkeaa yhä useammin luettelopulttikokoonpanoista painon, pakkaustilan tai kokoonpanojakson optimoimiseksi. Pulttia, jonka kärjessä on ohjaustappi automaattista kokoonpanolinja-asennusta varten, tai kantapulttia, jossa on halkaisijaltaan pienempi vyötäröosa, joka on suunniteltu toimimaan kontrolloituna elastisena elementtinä (joustopultti), ei voida hankkia kiinnittimen jakelijan hyllyltä – nämä ovat tarkasti suunniteltuja komponentteja, jotka vaativat valmistuskumppanin, jolla on sekä koneistus- että metallurgiset valmiudet.

Yleisiä epästandardeja kokoonpanoja nykyaikaisissa moottorin kannen pulteissa ovat:

• Yhdistelmävarsipultit, joiden halkaisija vaihtelee varren pituuden varrella tietyn jäykkyyden säätämiseksi
• Pultit, joissa on kiinteät öljykanavat tai ontot varret voitelupiirin integrointia varten
• Yhdistetyt tappi-pulttihybridikokoonpanot, joita käytetään suuritilavuuksisissa voimalaitosten dieselmoottoreissa
• Pultit, joissa on tarkkuushiotut tiivistyspinnat laipan alla tiivisteettömiin metalli-metallitiivisteisiin
• Laippageometriat pyörimisen estoominaisuuksilla robottikokoonpanoon ilman kiinnitystyökalua

Shanghai Soverchannel Industrial Co., Ltd. rakensi ei-standardikapasiteettinsa erityisesti palvelemaan tätä markkinasegmenttiä. T&K:n, tuotannon ja myynnin integroivana valmistajana yritys hoitaa ei-standardin pulttikehityksen alkuperäisestä piirustuksen tarkistuksesta prototyypin validointiin ja massatuotantoon – samalla laatujärjestelmällä, jota sovelletaan asiakkaan ainutlaatuisiin spesifikaatioihin kuin mihin tahansa vakiolaatuiseen tuotteeseen.

Millä laadunvalvontatarkastuspisteillä on todella merkitystä sylinterinkannen pulttierän hyväksymiselle

Sylinterinkannen pulttien tarkastaminen moottorin kokoonpanotehtaalla on tiukempaa kuin yleisten kiinnikkeiden osalta – ja hyvästä syystä. Yksittäinen toleranssin ulkopuolinen pultti, joka läpäisee saapuvan tarkastuksen ja asennetaan päähän, voi aiheuttaa moottorin vian, joka havaitaan vasta tuhansien käyttötuntien kuluttua huomattavien takuukustannusten vuoksi. Seuraavat laaduntarkistuspisteet erottavat luotettavan sylinterikannen pulttitoimittajan hintakilpailukykyisestä mutta riskialtista:

Shanghai Soverchannel Industrial Co., Ltd. ylläpitää materiaalin täydellistä jäljitettävyyttä raakatankovarastosta valmiiseen pulttiin, ja lämpösertifikaatit arkistoidaan tuotantoerää kohti. Autoalan asiakkaille, jotka tarvitsevat IATF 16949 -standardin mukaista laatudokumentaatiota, yritys tarjoaa täydelliset PPAP (Production Part Approval Process) -dokumentaatiopaketit, mukaan lukien mittaraportit, materiaalisertifikaatit ja ohjaussuunnitelmaviitteet.
