Mutterin lujuusarvot ja mitä ne todellisuudessa tarkoittavat nivelten eheydelle

Mutterin lujuusluokkamerkinnät ymmärretään usein väärin erillisiksi eritelmiksi, vaikka todellisuudessa niillä on rakenteellinen merkitys vain sen pultin yhteydessä, johon ne on yhdistetty. Grade 8 hiiliteräsmutteri, joka on yhdistetty Grade 4.8 -pulttiin, ei luo vahvempaa liitosta – se luo yhteensopimattoman liitoksen, jossa pehmeämpi pultin kierre irtoaa ennen kuin mutteri saavuttaa kuormitusrajan, mikä aiheuttaa vikatilan, joka on sekä hauras että vaikea havaita tarkastuksen aikana. Oikea pariliitossääntö on, että mutterin kestävyyskuorman on oltava pultin pienimmän murtovetokuormituksen mukainen tai suurempi samalla kierteen halkaisijalla, minkä vuoksi ISO 898-2 ei määrittele mutteriluokat pelkästään vetolujuuden perusteella, vaan irrotussuhteen perusteella – mutterin kierteen leikkauspinta-alan suhde pultin vetojännitysalueeseen.

varten Hiiliteräsmutterit , käytännöllinen paritusmatriisi on: Grade 4 mutterit Grade 4.6 ja 4.8 pulteilla (yleinen rakenne, ei-kriittiset kokoonpanot); 8. luokan mutterit luokan 8.8 pulteilla (teräsliitokset, koneen jalustat); Luokan 10 mutterit luokan 10.9 pulteilla (suurkuormitus autoissa ja raskaassa kalustossa). Jos käytetään huonompaa mutteria korkealaatuisella pultilla – korvaus, joka tapahtuu hankittaessa komponentteja erikseen – siirtää vikakohtaa mutterin kierteisiin, jolloin syntyy irrotusvika, joka vapauttaa puristuskuorman äkillisesti sen sijaan, että venymä venyisi, jonka korkealaatuinen pultin rikkoutuminen aiheuttaisi. Seismissä ja dynaamisissa kuormitussovelluksissa tämä ero on ero liitoksen, joka varoittaa ennen vikaa, ja sellaisen liitoksen välillä, joka ei.

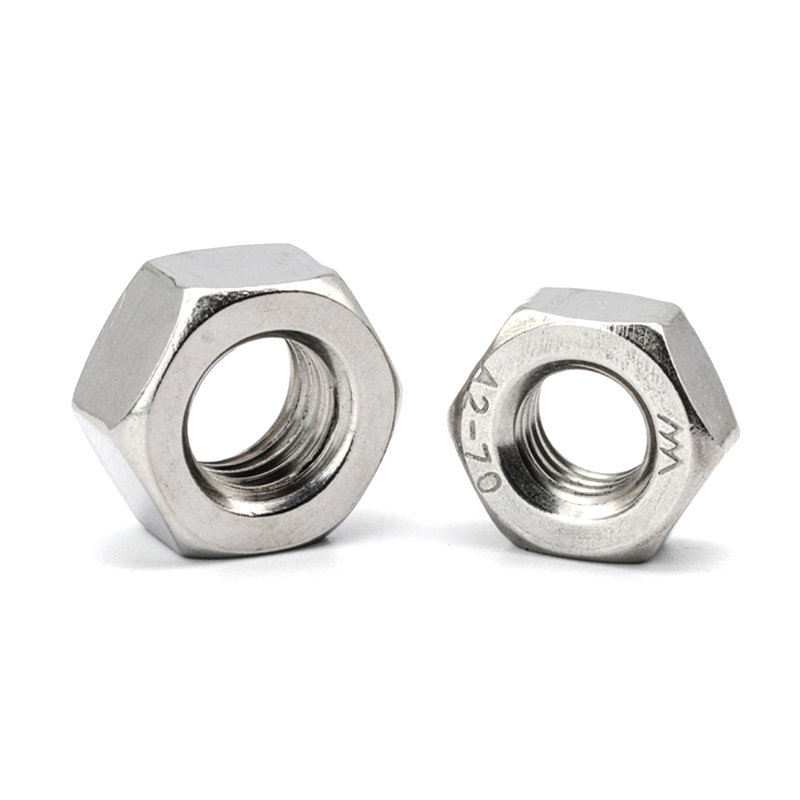

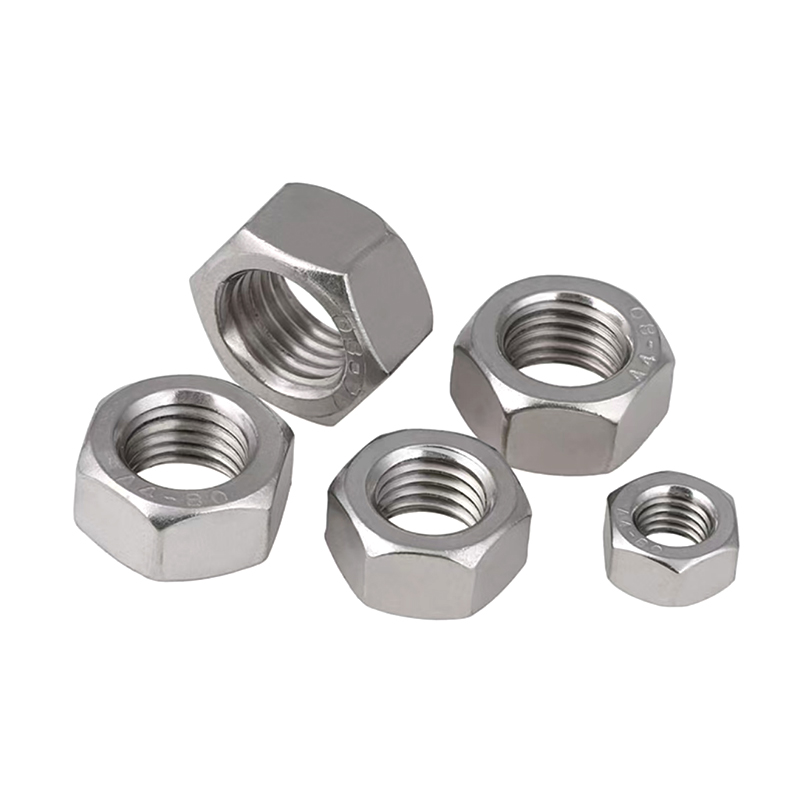

Ruostumattomasta teräksestä valmistetut mutterit tuovat lisäongelman: austeniittisia laatuja 304 ja 316 ei voida lämpökäsitellä luokan 8 tai 10 hiiliteräksen kestävien kuormitustasojen saavuttamiseksi. Merkinnät A2-70 ja A4-70 (304 ja 316) vastaavat 700 MPa:n vähimmäisvetolujuutta, mikä vastaa noin luokkaa 7 hiiliteräsjärjestelmässä. Jos syövyttävässä ympäristössä vaaditaan suurempaa puristusvoimaa, A4-80 (vähintään 316 SS, 800 MPa) on saatavilla, mutta se on erikseen määriteltävä, koska A4-70 on oletussyöttöluokka useimmilla markkinoilla ja näitä kahta ei voida erottaa visuaalisesti ilman merkintöjen tarkistamista.

Jousialuslevyn mekaniikka: Milloin elastisuus estää löystymisen ja milloin ei

Jousialuslevyn löystymisenestomekanismi mainitaan usein, mutta sitä tarkastellaan harvoin yksityiskohtaisesti – ja oletetun ja todellisen mekanismin välinen ero selittää, miksi jousialuslevyt eivät pysty estämään löystymistä tietyissä tärinäympäristöissä. Yleinen selitys on, että aluslevyn takajousi säilyttää puristuskuorman liitoksen asettuessa. Tämä on osittain oikein matalataajuiselle, matalaamplitudiselle tärinälle. Tutkimus – erityisesti Junker-värähtelytesti (DIN 65151) – on kuitenkin osoittanut, että poikittaisessa (leikkaussuuntaisessa) tärinässä yli noin 10 Hz:n taajuuksilla, tavalliset halkaistut jousilevyt voivat itse asiassa nopeuttaa löystymistä. Mekanismi ei ole intuitiivinen: aluslevyn terävät reunat, jotka on tarkoitettu pureutumaan pultin päähän ja alustaan, luovat jännityskeskittymiä, jotka aiheuttavat mikroluiston kierteen rajapinnassa sen sijaan, että ne estäisivät sen.

Tämän ymmärtäminen antaa insinöörille mahdollisuuden valita sovellukseen oikean aluslevytyypin sen sijaan, että käyttäisivät oletusarvoisesti jaettua aluslevyä kaikille täriseville kokoonpanoille:

• Tavalliset jaetut jousialuslevyt ( Hiiliteräksiset aluslevyt , DIN 127) — Tehokas matalataajuisissa tärinäympäristöissä (alle 5–8 Hz), kuten hitaasti edestakaisissa pumpuissa ja hitaissa teollisissa kuljetinkäytöissä. Jaettu rako tarjoaa riittävän elastisen palautumisen kompensoimaan upotushäviöitä ja lievää lämpökiertoa. Ei suositella ainoaksi löystymistä estäväksi toimenpiteeksi suurtaajuisissa moottori- tai tuuletinkokoonpanoissa.
• Raskaat jousialuslevyt — Paksumpi poikkileikkaus ja leveämpi halkeama kuin standardi DIN 127, mikä tarjoaa suuremman jousen taipuma-alueen. Soveltuu paremmin liitoksiin, joissa on merkittäviä upotushäviöitä (pehmeät alustamateriaalit, maalatut pinnat), joissa tavalliset aluslevyt taipuvat täysin ja muuttuvat jäykiksi ennen upotuksen valmistumista. Yleinen sähköpaneelien asennuksessa ja LVI-laitteiden pohjassa.
• Poimutetut (aalto)jousialuslevyt — Useat kosketuspisteet jakavat jousikuorman tasaisemmin ja mahdollistavat suuremman kokonaistakaantumisen ilman pysyvää säätöä. Käytetään tarkkuusinstrumenttien asennuksessa ja kevyissä kokoonpanoissa, joissa pulttia ei ole kiristetty kokonaan kuormituksen kestämiseksi, ja aluslevyn on toimittava yhteensopivana elementtinä esijännitysarvojen alueella.
• Ruostumattomasta teräksestä valmistetut aluslevyt (304/316 kevätlaatu) — Vaaditaan, kun perusympäristö eliminoi hiiliteräsvaihtoehdot. Huomaa, että standardin 304 austeniittisen ruostumattoman teräksen myötöraja on pienempi kuin karkaistulla hiilijousiteräksellä, mikä tarkoittaa, että ruostumattomasta teräksestä valmistetun aluslevyn, jolla on identtinen geometria, jousivoima on pienempi kuin vastaavalla hiiliteräksellä. Sovelluksiin, jotka vaativat sekä korroosionkestävyyttä että suurta jousivoimaa, ruostumaton 316 raskaaseen profiiliin tai levyjousi (Belleville) on suunniteltu ratkaisu.

varten motor, vehicle, and fan assemblies operating above 15 Hz, the most reliable anti-loosening strategy pairs a prevailing-torque locking nut (nylon insert or all-metal deformed thread) with a flat washer for load distribution — not a spring washer alone. Spring washers serve best as a supplement to adequate preload, not as a replacement for it.

Galvaaninen yhteensopivuus muttereiden, aluslevyjen ja alustan välillä syövyttävissä ympäristöissä

Korroosionkestävien muttereiden ja aluslevyjen valitseminen toisistaan ja niiden koskettamasta alustasta riippumatta on yksi yleisimmistä syistä kiihtyneeseen liitoskorroosioon ulko- ja meriasennuksissa. Galvaaninen korroosio vaatii kolme olosuhdetta samanaikaisesti: kaksi metallia, joilla on erilainen sähkökemiallinen potentiaali, johtavan elektrolyytin (kosteus, kosteus, suolasuihku) ja jatkuvan metallireitin niiden välillä. Pulttiliitoksessa nämä ehdot täyttyvät usein jokaisessa kosketinrajapinnassa – pultti-mutteri, aluslevy ja aluslevy sekä aluslevy pulttipäähän – mikä tarkoittaa, että jokaisen liitännän galvaaninen yhteensopivuus on arvioitava erikseen.

Pinta-alasuhteen sääntö on kriittisin periaate sekametalliliitoksen suunnittelussa: kun erilaisten metallien täytyy koskettaa toisiaan, jalometalli (ylempänä galvaanisessa sarjassa) tulee aina olla pienempi pinta-alakomponentti. Pieni ruostumaton aluslevy, joka koskettaa suurta hiiliteräsrakennetta, tuottaa vähemmän galvaanista virtaa - ja siten vähemmän korroosiota - kuin suuri ruostumaton aluslevy, joka koskettaa pientä hiiliteräspultin kantaa. Tämä intuitiivinen sääntö hallitsee korroosion nopeutta enemmän kuin absoluuttinen potentiaaliero, ja sen ymmärtäminen mahdollistaa käytännölliset sekamateriaaliliitokset ilman, että jokaisessa liitännässä tarvitaan täydellistä galvaanista eristystä. Sekä auto- että teollisuuskiinnitinmarkkinoita palvelevana valmistajana Shanghai Soverchannel Industrial Co., Ltd. soveltaa tätä periaatetta neuvodessaan asiakkaita täydellisissä kiinnikkeiden kokoonpanon eritelmissä – ei vain yksittäisten komponenttien valinnassa.

Mustatus-, Dacromet- ja sinkkipinnoite: Pintakäsittelyn sovittaminen käyttöaltistukseen

Hiiliteräsmutterien ja hiiliteräsaluslevyjen pintakäsittelyn valinta rajoittuu usein kustannuspäätökseen, kun sen pitäisi olla altistusluokkapäätös. Hiiliteräskiinnittimien kolme hallitsevaa käsittelyjärjestelmää – mustatus (musta oksidi), galvanointi (sinkki) ja Dacromet-pinnoitus – toimivat olennaisesti erilaisilla korroosiosuojamekanismeilla, mikä tarkoittaa, että niiden suorituskyky eroaa jyrkästi ympäristön vakavuuden kasvaessa. Kustannusoptimointilogiikan soveltaminen pintakäsittelyyn ottamatta huomioon altistusluokkaa aiheuttaa rutiininomaisesti vikoja ensimmäisen huoltokauden aikana teollisuussovelluksissa ulkona.

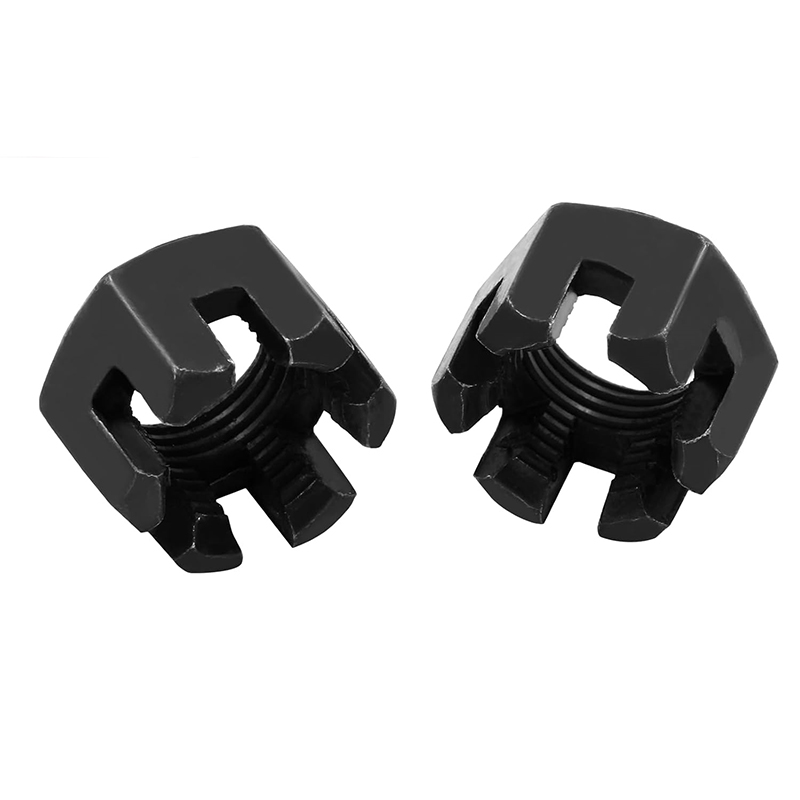

• Mustatus (musta oksidikonversiopinnoite) — Muodostaa tyypillisesti 1–2 µm paksun magnetiittikerroksen (Fe₃O4). Tarjoaa olennaisesti nollasulkukorroosiosuojan sellaisenaan – sen ainoa korroosiotoiminto on säilyttää käsittelyn jälkeen levitetty öljy tai vaha, joka on varsinainen suojakerros. Suolasumun kesto ilman öljyä on alle 2 tuntia. Öljyllä, 24-48 tuntia. Soveltuu sisätilojen tarkkuuskomponentteihin, hydraulisiin liittimiin ja työkalulaitteistoihin, joissa ulkonäkö (heijastamaton musta pinta) ja mittojen neutraalisuus (ei mitattavissa olevaa paksuutta) ovat tärkeämpiä kuin kestävyys ulkona. Tarkoitettu optisten, lääketieteellisten ja elektroniikkalaitteiden koteloiden ruostumattomasta teräksestä oleville muttereille ja hiiliteräsmuttereille.
• Sähkösinkitys (sinkitys, 5-12 µm) — Tarjoaa uhrautuvan sinkkisuojan 72–200 tunnin suolasuihkulla ISO 9227:n mukaan paksuudesta ja passivointikäsittelystä (kirkas, keltainen tai musta kromaatti) riippuen. Sopii palveluluokkaan 1 (kuiva sisä) ja käyttöluokkaan 2 (satunnainen kondensaatio, suojattu ulkona). Kierteen sovituksen on otettava huomioon pinnoitteen muodostuminen: 12 µm:n kaksipuolinen sinkkipinnoite lisää noin 0,024 mm kierteen halkaisijaan, mikä voi tiukentaa sovitusluokan toleranssia 6H:sta tehokkaasti 5H:ksi – olennaista, kun ruostumattomasta teräksestä valmistettuja aluslevyjä tai karkaistuja aluslevyjä käytetään pinnoitetuilla muttereilla varustetuissa kokoonpanoissa.
• Dacromet-pinnoite (sinkki-alumiinihiutale, 4-8 µm) — Huolimatta siitä, että Dacromet on ohuempi kuin sähkösinkitys, se saavuttaa 500–1 500 tunnin suolaruiskutuksen kestävyyden tiheän, limittäisen hiutalerakenteen ansiosta, joka luo mutkaisen polun syövyttäville ioneille. Kriittisesti Dacromet soveltuu dip-spin- tai ruiskutusprosessina, joka ei vaadi happopeittausta eikä siksi aiheuta vetyhaurastumisriskiä – pääasiallinen syy, että se on määritelty lujille luokan 10.9 ja 12.9 muttereille, joissa sähkösinkitys on kielletty useimpien autojen ja raskaiden koneiden standardien mukaan. Sideaineen alumiinipitoisuus korjaa myös pienet pintavauriot ensisijaisen hapettumisen kautta, mikä pidentää kentän käyttöikää kulumiselle alttiissa ympäristöissä, kuten ulkona olevien rakennusliitosten ja suojakaiteiden kokoonpanoissa.

Shanghai Soverchannel Industrial Co., Ltd. ylläpitää pinnoitteen paksuuden ja adheesion tarkastusjärjestelmän, joka on kehitetty vuosien ajan autojen kiinnitinteollisuudelle toimittamisen aikana, vakiona lähtevän laadunvalvontavaiheena kaikille käsitellyille hiiliteräsmuttereille, hiiliteräsaluslevyille, ruostumattoman teräksen muttereille ja ruostumattoman teräksen aluslevyille. ja pitkän aikavälin takuun noudattaminen.
