Nopea, kiemurteleva ja pyöreä: kuinka kukin köysipunoskoneen arkkitehtuuri määrittää ulostulo-ominaisuudet

Kolme pääasiallista köyden punontakone rakenteet – nopeat punontakoneet, serpentiinipunoskoneet ja pyöreät köysikoneet – eivät ole vain saman mekanismin nopeusmuunnelmia. Jokainen arkkitehtuuri tuottaa pohjimmiltaan erilaisen punoksen geometrian, mikä puolestaan ​​määrittää, mitä lopputuotteita se voi realistisesti valmistaa kaupallisella laadulla. Konetyypin sovittaminen tuotteen vaatimuksiin on ensimmäinen suunnittelupäätös minkä tahansa köyden tuotantolinjan asennuksessa.

Nopeat punontakoneet käyttävät vaakunakannatinjärjestelmää, jossa puolat kulkevat toisiinsa lukituina kahdeksaslukuisia polkuja keskipisteen ympärillä. Ristikkäisyys on korkea, mikä tuottaa tiukan, tiheän lomituksen, jolla on tasainen pintarakenne – sopii hyvin kengännauhoihin, koristenaruihin ja lahjakassin köysiin, joissa ulkonäkö ja tasaisuus ovat yhtä tärkeitä kuin vetolujuus. Ratkaiseva etu on läpimenokyky: hienokierteisissä sovelluksissa on saavutettavissa 80–150 m/min tuotantonopeudet, joita mikään muu punontaarkkitehtuuri ei voi verrata vastaavalla laadulla.

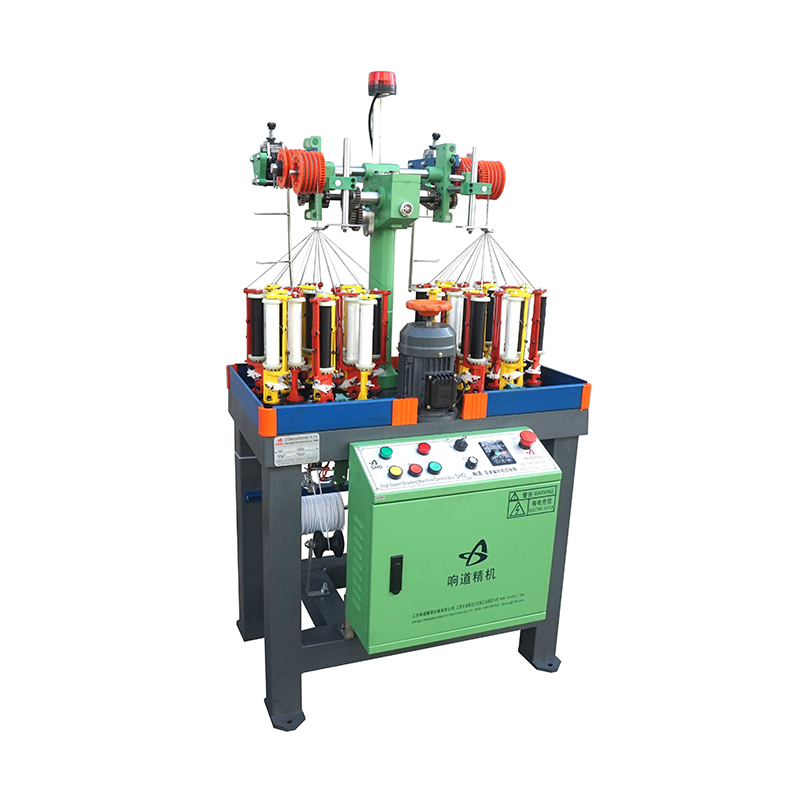

Serpentiinipunoskoneet liikuttavat kantolaitteita sinimuotoisin (aaltokuvion) ​​raitein ympyrän muotoisten polkujen sijaan. Tämä geometria tuottaa litteitä tai puolitasaisia ​​punosrakenteita, joita on vaikea tai mahdotonta saavuttaa pyöreillä Maypol-koneilla. Litteät punokset ovat välttämättömiä sovelluksissa, kuten laukkujen kahvoissa, matkatavaroiden hihnassa ja koristenauhoissa, joissa kudotun pinnan on oltava tasaisesti alustaa vasten. Käärmepolku mahdollistaa myös leveämmät punosleveydet kuin vastaavan kokoiset pyöreät koneet.

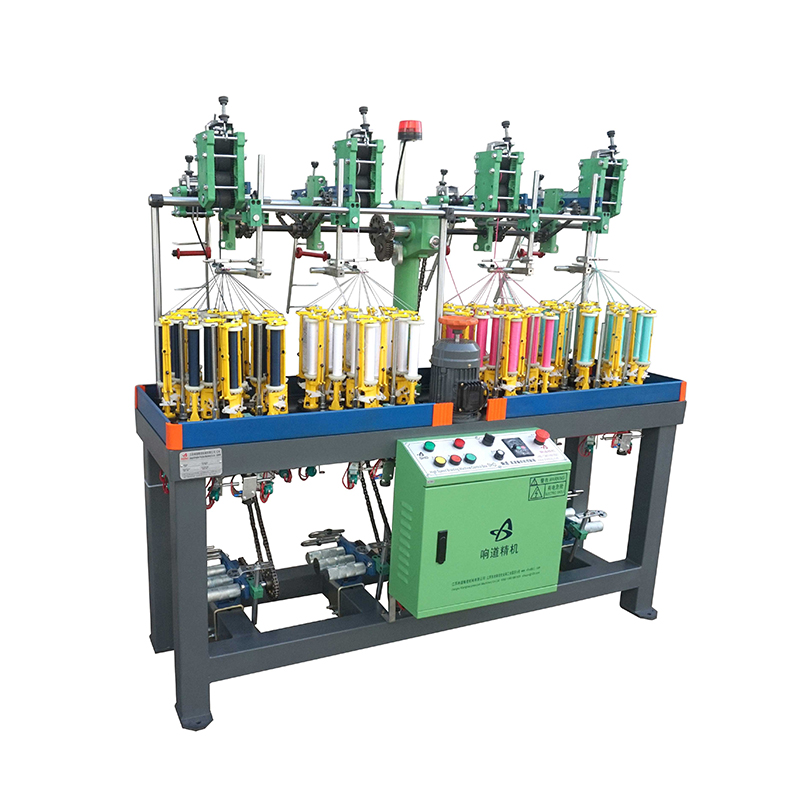

Pyöreät köysikoneet tuottavat pyöreitä punoksia, joissa on ontto tai kiinteä ydin, riippuen siitä, syötetäänkö ydinlankaa keskikaran läpi. Ympyrägeometria kohdistaa tasaisen jännityksen kaikista kannatinasennoista samanaikaisesti, minkä vuoksi mekaaninen syy pyöreäpunottujen köysien pyöreys ja samankeskisyys ovat parempia kuin kierre- tai serpentiinipunottuja vaihtoehtoja. Tällä on merkitystä ripustusköysien ja matkatavaroiden köysien kohdalla, joissa köyden on syötettävä puhtaasti silmukoiden, kahvojen tai nokkakiinnikkeiden läpi ilman sitomista.

Kantolaitteen lukumäärä ja punoskulma: kaksi muuttujaa, jotka säätelevät köyden punontakoneen tulosten laatua

Jokaisella köyden punontakoneen teknisillä tiedoilla luetellaan kantoaaltojen lukumäärä ja vastaanottonopeus, mutta näiden kahden luvun välinen suhde - ja niiden yhdessä määrittämä punoskulma - selitetään harvoin käytännössä hankinta- tai tuotannonsuunnittelutarkoituksiin. Sen ymmärtäminen kertoo suoraan koneen valinnasta ja tuotantoparametrien asetuksista.

Kantoaaltojen määrä määrittää, kuinka monta langanpäätä limitetään yhdellä kierrolla punoksen kehän ympäri. Suurempi kantoainemäärä tuottaa tiheämpiä punoksia, joissa on enemmän lomituspisteitä pituusyksikköä kohti – mikä tarkoittaa parempaa kulutuskestävyyttä ja tasaisempaa pintakäsittelyä. Pienempi kantoainemäärä tuottaa avoimia punoksia, joissa on suurempia rakoja, mikä voi olla tarkoituksellista (hengittävä tekstiilisovelluksissa) tai koneen mekaanisen kapasiteetin rajoitus. Yleiset operaattorit sovelluksen mukaan:

Punoskulmaa – kulmaa, jossa langan päät risteävät köyden akseliin nähden – säädellään alustan pyörimisnopeuden suhteella nosto- (poisveto) -nopeuteen. Jyrkkä punoskulma (lähempänä 90°) tuottaa pyöreämmän, joustavamman köyden, joka puristuu hyvin sivusuunnassa – suositaan kengännauhoissa ja ripustusköydessä, jotka kulkevat silmukoiden läpi. Matala punoskulma (lähempänä 0°) tuottaa jäykemmän, venymistä kestävän rakenteen, joka sopii paremmin matkatavaroiden köysiin ja kantaviin sovelluksiin, joissa mittojen vakaus jännityksessä on tärkeämpää kuin joustavuus. Tuotantoinsinöörit säätävät vastaanottonopeutta valitakseen punoksen tavoitekulman muuttamatta koneen kannatinkokoonpanoa.

Langan kireyden hallinta köyden punontakoneessa: kudontatiheyden johdonmukaisuuden piilotettu tekijä

Vakaa toiminta ja korkea kudontatiheys - kaksi yleisimmin mainittua köyden punontakoneen suorituskykyä - ovat molemmat seurauksia langan kireyden hallinnasta. Kone, joka ei pysty ylläpitämään tasaista jännitystä kaikissa aktiivisissa kantoaineissa, tuottaa punoksia, joissa on tiheysvaihteluita, pinnan epätasaisuuksia ja halkaisijan vaihteluita, jotka näkyvät välittömästi valmiissa tuotteissa ja saavat hylkynopeudet nousemaan, vaikka kaikki muut parametrit olisi asetettu oikein.

Punontakoneen jännitys syntyy ja ylläpidetään puolapidikkeen jousen tai magneettisen kiristysmekanismin avulla. Kun lanka maksaa puolan, puolan halkaisija pienenee – täydestä tyhjään, tehollinen langansyöttösäde voi kutistua 60–70 %. Ilman aktiivista kireyden kompensointia tämä halkaisijan muutos saa langan kireyden kasvamaan asteittain puolan ehtyessä, koska sama jousivoima vaikuttaa lyhyempään momenttivarteen. Tuloksena on punos, joka tiukenee ja tiivistyy huomattavasti tuotannon jatkuessa puolanvaihdon välillä.

Nykyaikaiset nopeat punontakoneet ratkaisevat tämän yhdellä kolmesta kompensointimenetelmästä:

• Jousikuormitetut kiristimet säädettävällä esijännityksellä: Perustason lähestymistapa. Käyttäjät asettavat jousen jännityksen ajon alussa ja hyväksyvät asteittaisen vaihtelun puolojen tyhjentyessä. Soveltuu karkeisiin sovelluksiin, joissa ±5 % tiheyden vaihtelu on hyväksyttävä.
• Magneettiset jarrujen kiristimet: Käytä tasaista jarrutusmomenttia puolan halkaisijasta riippumatta, mikä takaa tasaisemman jännityksen puolan tyhjennysjakson ajan. Soveltuu paremmin hienokierteisiin sovelluksiin, kuten kengännauhoihin ja koristeköysiin, joissa pinnan tasaisuus on näkyvä laadun indikaattori.
• Elektroninen servokiristys (kehittyneissä koneissa): Reaaliaikainen jännityksen takaisinkytkentäsilmukka säätää jarrutusvoimaa jatkuvasti langan nopeusanturin tietojen perusteella. Saavuttaa kireyden vaihtelun alle ±1 % koko puolausjakson aikana – teknisten tekstiilien punosten ja laadukkaiden vaatteiden nyörien valmistuksessa vaadittava spesifikaatio.

Lahjakassin köysiä ja pakkausköysiä suuria määriä valmistaville valmistajille jousi- tai magneettikiristys on tyypillisesti riittävää ja kustannustehokasta. Vaatteiden nauhoissa, merkkituotteissa kengännauhoissa ja koristeköysissä, joissa vähittäiskaupan ostajat tarkastavat pinnan yhtenäisyyden, magneettinen tai elektroninen kiristys on laiteinvestoinnin arvoinen – pelkkä hylkäysasteen aleneminen tyypillisesti tasoittaa kustannuseron 12–18 kuukauden kuluessa tuotannosta.

Materiaalien yhteensopivuus ja puolan asennus: Köyden punontakoneen konfigurointi eri lankatyypeille

Päivittäisissä tarpeissa, pakkauksissa ja vaatteiden tuotannossa käytetyt köysipunoskoneet käsittelevät rutiininomaisesti monenlaisia lankamateriaaleja - polypropeenia (PP), polyesteriä (PET), nailonia (PA), puuvillaa ja sekoitettuja lankoja -, joista jokainen käyttäytyy eri tavalla punontaprosessin jännitys- ja taivutusjaksoissa. Koneen oikea konfigurointi kullekin materiaalityypille ei ole pieni säätö; se vaikuttaa telinetyypin valintaan, puolakapasiteettiin, kiristimen asetuksiin ja vastaanottonopeuteen.

Polypropeeni (PP) lanka

PP on hallitseva materiaali lahjapussien köysiin, pakkausköysiin ja edullisiin koristeköysiin sen alhaisen tiheyden, kosteudenkestävyyden ja alhaisten raaka-ainekustannusten vuoksi. Se on myös joustavin yleisimmistä synteettisistä langoista – katkeamisvenymä 15–25 % – mikä tarkoittaa, että punoskulma on asetettava matalammaksi kuin polyesteri, jotta köyden jäykkyys olisi vastaava. PP-langalla on myös suhteellisen alhainen sulamispiste (160–170°C), joten suurinopeuksiset punontakoneet, jotka toimivat suurimmalla kantonopeudella, voivat tuottaa riittävästi kitkalämpöä risteyskohdissa, jotta hienolukuisten PP-lankojen pinta sulautuu. Käyttäjien, jotka käyttävät hienoa PP:tä nopeilla koneilla, tulee tarkistaa risteyspisteen lämpötila infrapunalämpömittarilla ja vähentää nopeutta, jos pintalasitusta ilmenee.

Polyesteri (PET) lanka

Polyesterillä on korkeampi vetolujuus, pienempi venymä (10–15 % murtumahetkellä) ja parempi UV-kestävyys kuin PP kohtuullisin kustannuksin. Se on suositeltava materiaali matkatavaroiden köysiin, laukkujen kahvoihin ja ripustusköysiin, joissa kantavuus ja värinkesto UV-altistuksessa ovat tärkeitä. PET-langan jäykkyys on korkeampi kuin PP-langalla, mikä tarkoittaa, että puolan käämitys on kiristettävä, jotta puolan irtonaiset kerrokset eivät pääse nousemaan kantomatkan aikana – mekaaninen tukoslähde, joka aiheuttaa koneen pysähtymisen ja hukkaa rullan vaihdon yhteydessä.

Puuvillaa ja sekoitettuja lankoja

Luonnollista puuvillaa ja puuvilla-synteettisiä sekoituksia käytetään muotimarkkinoilla laadukkaissa koristeköysissä, vaatteiden naruissa ja kengännauhoissa. Puuvillan pienempi vetolujuus ja suurempi pintakitka verrattuna synteettisiin materiaaleihin vaativat hellävaraisempia jännitysasetuksia ja hitaampia ottonopeutta langan katkeamisen välttämiseksi, mikä lisää syklin aikaa metriä kohti. Puuvillapunotut köydet ottavat kuitenkin väriä helpommin vastaan ​​ja tuottavat rikkaamman värisyvyyden kuin synteettiset vaihtoehdot – olennainen laatuetu koristeköysi- ja vaatenauhamarkkinoilla, joilla värien eloisuus on vähittäismyyntivaltti.

Tarkkuuskomponentit köyden punontakoneen sisällä: missä kiinnittimen laatu vaikuttaa suoraan tuotannon vakauteen

Köyden punontakone toimii koordinoidulla liikkeellä kymmeniä tai satoja mekaanisia komponentteja – alustat, telalevyt, sarvipyörät ja vastaanottorullat – jotka kaikki pyörivät korkealla taajuudella pitkiä tuotantoajoja varten. Nämä komponentit kiinnittävät kiinnikkeet eivät ole passiivisia laitteistoja; he ovat aktiivisesti mukana ylläpitämässä mittavakautta ja ajoitustarkkuutta, joista vakaa toiminta ja korkea kudontatiheys riippuvat.

Useat kiinnittimen vikatilat ovat punontakoneen ympäristökohtaisia, ja ne kannattaa ymmärtää huollon suunnittelua varten:

• Tärinän aiheuttama löystyminen torvipyörän kiinnityspultteissa: Torvihammaspyörät – pyörivät elementit, jotka siirtävät kannattimia telasegmenttien välillä – ovat alttiita suurtaajuisille peruutuskuormituksille, kun ne osuvat telineen seuraajiin. Pultit, jotka kiinnittävät torvihammaspyörät akseleihinsa, ovat alttiina tärinälle, joka voi asteittain löysää vakiokiinnittimiä suunnitellun puristuskuorman alapuolella. Kierrelukitusmassa tai vallitsevan vääntömomentin lukkomutterit ovat vakioratkaisuja; kiinnitin on myös määriteltävä lujuusasteella (8,8 tai korkeampi ISO 898-1:n mukaan), joka on sopiva dynaamiseen kuormitukseen.
• Telalevykiinnittimen ryömintä lämpösyklin alaisena: Nopeat punontakoneet tuottavat paikallista lämpöä kantajan risteyspisteissä. Näillä vyöhykkeillä olevat telalevyn kiinnityskiinnikkeet kokevat lämpölaajenemis- ja supistumisjaksoja, jotka voivat saada pultin esijännityksen löystymään ajan myötä - ilmiötä kutsutaan lämpövirumiseksi. Pulttien määrittäminen kontrolloidulla myötörajalla ja vääntömomentin tarkistaminen telalevyn kiinnittimissä osana määräaikaishuoltoa estää telan kohdistusvirheitä, jotka aiheuttavat kannatintukoksia ja punosvirheitä.
• Vastaanottorullan akselin kiinnikkeet jatkuvassa radiaalikuormituksessa: Nostojärjestelmä kohdistaa valmiiseen punokseen jatkuvaa jännitystä, mikä tarkoittaa rullan laakerien ja niiden kotelon kiinnittimien radiaalista kuormitusta. Jatkuvassa kuormituksessa dynaamisen pyöräilyn sijaan kiinnikkeiden valinta siirtyy priorisoimaan leikkauslujuutta ja laakerialuetta väsymiskestävyyden sijaan.

Shanghai Soverchannel Industrial Co., Ltd. valmistaa tytäryhtiönsä Nantong Jinzhai Hardware Co., Ltd.:n kautta erittäin tarkkoja pultteja, muttereita ja räätälöityjä erikoismuotoisia kiinnikkeitä, jotka soveltuvat suoraan tekstiilikoneiden huoltoon ja OEM-kokoonpanoon. Yrityksen syvä kokemus autojen kiinnityssovelluksista – joissa tärinänkestävyys ja mittatarkkuus ovat yhtä tärkeitä – näkyy luonnollisesti punontakoneympäristössä, jossa samat vikatilat esiintyvät eri mekaanisessa kontekstissa. Punoskoneiden valmistajille tai huoltotoimille, jotka etsivät ei-standardista kiinnityskokoonpanoa tietyille konekokoonpanoille, Soverchannelin mukautetut erikoismuotoiset komponentit tarjoavat käytännöllisen hankintapolun luettelolaitteiston ulkopuolelle.

Tuotantolinjan integrointi: Köyden punontakoneen yhdistäminen alku- ja loppupään prosesseihin

Köyden punontakone toimii harvoin erillään. Kaupallisessa köyden tai nauhan tuotantolaitoksessa se sijaitsee ylävirran langankäsittelylaitteiden ja loppupään viimeistelyprosessien välissä, ja koko linjan tehokkuus riippuu siitä, kuinka hyvin nämä vaiheet ovat fyysisesti ja toiminnallisesti integroituja. Laitoksen suunnitteluvaiheessa tehdyillä linjaintegraatiopäätöksillä on pitkän aikavälin seurauksia vaihtoaikaan, hukkamääriin ja työvoimatarpeisiin, joita on vaikea peruuttaa laitteiden asennuksen jälkeen.

Ylävirtaan: langan käämitys ja puolan valmistelu

Punomiskoneen pidikkeet hyväksyvät lankaa puolasta, joka on kelattu tiettyyn halkaisijaan, poikkisuuntaiseen kuvioon ja kireysprofiiliin. Liian tiukalle kierretyt puolat aiheuttavat langan ylikiristymistä punoksen aikana; löyhästi kierretyt puolat mahdollistavat lankakerrosten luhistumisen ja sotkeutumisen telineen sisällä aiheuttaen koneen pysähtymisen. Punontakoneen puolamäärityksiä vastaava tarkkuusleikkuri – sen sijaan, että käytettäisiin langantoimittajan toimittamia puoloja – on alkupään investointi, joka vähentää suorimmin puolivälissä tapahtuvia seisokkeja. Tarvittavien varapuolojen määrä konepäätä kohti määräytyy puolan tyhjenemisajan ja kelausajan suhteen; tämän suhteen alivaraus luo pullonkaulan, joka rajoittaa koneen tehokasta käyttöä.

Loppupäässä: leikkaaminen, kaataminen ja pakkaaminen

Kengännauhojen valmistuksessa punontakoneen lopputulos on leikattava tarkan pituisiksi ja päädyt käännettävä (lämpösaumattu tai varustettava nauhoilla) ennen pakkaamista. Servo-ohjatun katkaisu- ja kärkiaseman integrointi suoraan linjaan punontakoneen vastaanottojärjestelmän kanssa eliminoi välirullauksen ja manuaalisen uudelleensyöttövaiheen, mikä muodostaa merkittävän osan työvoimakustannuksista suurivolyymiisissa kengännauhoissa. Lahjapussin köysiin ja koristenaruihin sisäinen väripainatus tai kohokuviointi välittömästi punotuksen jälkeen – kun köysi on edelleen hallitun jännityksen alaisena kiinnitysjärjestelmässä – tuottaa johdonmukaisemman kuvion kohdistuksen kuin offline-tulostus löysälle köydelle.

Laadunvalvonnan integrointi

Punoskoneen ja kelan väliin sijoitetut rivin halkaisijamittausanturit mahdollistavat punoksen halkaisijan vaihtelun reaaliaikaisen havaitsemisen – tiheyden yhtenäisyyden ensisijainen laatuindikaattori. Kun halkaisija poikkeaa asetetun toleranssialueen yli, anturi laukaisee hälytyksen, ennen kuin huomattavan pituinen määrä poikkeavaa tuotetta tuotetaan. Tämä "catch-at-source" -lähestymistapa laadunvalvontaan on vakiokäytäntö eurooppalaisissa ja japanilaisissa köysien tuotantolaitoksissa, ja kiinalaiset valmistajat omaksuvat sitä yhä useammin, kun ne palvelevat vientimarkkinoita tiukoilla erittelyvaatimuksilla.

Köyden punontakoneen valinta usean tuotteen tuotantoon: Joustavuus vs. Optimoinnin kompromissit

Lahjakassin köysiä, kengännauhoja, koristeköysiä, matkatavaroiden köysiä ja ripustusköysiä samassa laitoksessa valmistava valmistaja kohtaa perustavanlaatuisen laitestrategiapäätöksen: investoi kullekin tuotetyypille optimoituihin erikoiskoneisiin tai investoi joustaviin koneisiin, jotka pystyvät käyttämään useita tuotetyyppejä vaihdon yhteydessä. Oikea vastaus riippuu tuotantomäärien yhdistelmästä, tilaustiheydestä ja valmistajan sijoituksesta markkinoilla – ja sen vääristäminen on kallista kumpaankin suuntaan.

Erikoistuneiden koneiden asia on vahvin, kun yksi tai kaksi tuotetyyppiä hallitsee volyymia. Laitos, jossa 70 % tuotannosta on kengännauhoja, hyötyy nopeista punontakoneista, jotka on optimoitu hienokierteiseen, nopeaan toimintaan – koneista, jotka käyvät alle kapasiteettinsa, jos ne määritettäisiin uudelleen karkeampaa matkatavaraköyttä varten. Erikoistuminen maksimoi tuotannon konetuntia kohden hallitsevassa tuotteessa ja yksinkertaistaa prosessin ohjausta.

Joustavien koneiden tarve on vahvin laitoksissa, jotka palvelevat erilaisia ​​asiakkaita, joilla on usein pieniä tilauksia. Tämä on tyypillinen pakkaus- ja päivittäisten tarpeiden köysitoimittajan profiili, joka palvelee useita vähittäiskaupan merkkejä. Mahdollisuus vaihtaa serpentiinipunoskonetta pussin kahvojen litteän nauhan ja pyöreän ripustusköyden välillä yhdessä työvuorossa 30 minuutin vaihdolla on arvokkaampi kuin yksikäyttöisen koneen marginaalinopeusetu. Tärkeimmät joustavuusominaisuudet, jotka on määritettävä arvioitaessa punontakoneita usean tuotteen tuotantoon:

• Pikavaihtojärjestelmät: Työkaluttomat telineen vaihtomekanismit, jotka mahdollistavat puolamitan vaihtamisen ilman kannatinkiskoa purkamatta – lyhentää vaihtoaikaa 2–3 tunnista alle 45 minuuttiin mittarikytkimillä.
• Säädettävä nopeus, ohjelmoitavat ottosuhteet: Elektroninen nopeudensäätö, joka tallentaa punoskulma-asetukset tuotekoodia kohden, jolloin käyttäjät voivat palauttaa tallennetun parametrisarjan sen sijaan, että ne laskevat ja asettavat uudelleen vastaanottonopeussuhteet manuaalisesti jokaisen vaihdon yhteydessä.
• Säädettävä ydinlangan syöttö: Pyöreäköysikoneissa mahdollisuus vaihtaa onttopunos- ja hylsytäyttöisten konfiguraatioiden välillä ilman telamuutoksia laajentaa tuotevalikoimaa, joka on käytettävissä yhdellä koneinvestoinnilla.
• Modulaarinen kiskolevyrakenne: Telalevyt, jotka voidaan konfiguroida uudelleen muuttamaan kantoaaltojen määrää saman konerungon sisällä – jolloin sama kone voi käyttää 16- ja 24-kannattimen kokoonpanoja – tarjoavat tuotevalikoiman joustavuutta, jota kiinteärataiset koneet eivät pysty vastaamaan.

Valmistajille, jotka ovat laitoksen suunnittelu- tai laitteistopäivitysvaiheessa, joustavuus vs-optimointi -päätös on parasta tehdä kolmen vuoden kysyntäennusteen perusteella nykyisen tilausvalikoiman sijaan – tuotevalikoima köysi- ja nauhamarkkinoilla muuttuu muotitrendien ja vähittäiskaupan pakkaussyklien myötä tavalla, joka voi saada pitkälle erikoistuneen konelinjan näyttämään huonosti suunnitellulta 18 kuukauden kuluessa asennuksesta.
