GB/T 1229 vs. ASTM A194: Mitä mittaerot todellisuudessa tarkoittavat rakenteellisen suorituskyvyn kannalta

Raskaat kuusiomutterit valmistettu GB/T 1229 ja ASTM A194 mukaan, eivät ole keskenään vaihdettavissa, vaikka kierteen nimellishalkaisija ja nousu olisivat samat. Näiden kahden standardin mittaerot ovat harkittuja teknisiä päätöksiä, joilla on välittömiä seurauksia laakeripinta-alaan, kierteiden irtoamiskestävyyteen ja yhteensopivuuteen pultti- ja aluslevysarjan kanssa. Näiden erojen ymmärtäminen on olennaista määriteltäessä kiinnikekokoonpanoja rajat ylittäviin projekteihin tai hankittaessa valmistajilta, jotka toimittavat sekä kotimaan että vientimarkkinoille.

Merkittävin mittaero on WAF-leveys ja laakeripinnan halkaisija. ASTM A194 raskailla kuusiomuttereilla on leveämpi litteä-litteä-mitta kuin molemmilla tavallisilla kuusiomuttereilla ja niiden GB-vastineilla vastaavilla kierrekooilla. Esimerkiksi M30:lla (tai 1-1/8" UNC:tä vastaavalla) ASTM A194 raskas kuusiomutteri WAF on noin 6-8 % suurempi kuin tavallinen kuusiomutteri, mikä lisää laakeripinta-alaa mutterin pinnan alla 12-16%. Tämä suurempi laakeripinta-ala vähentää suoraan liitetyn pinnan kosketusjännitystä - kriittinen liitosetu ei tarvitse olla teräsrakenteen ja sillan alla olevalla pultilla. Esikuormitus GB/T 1229 -standardi määrittelee vastaavasti raskaan sarjan mitat, mutta WAF- ja korkeusmitat noudattavat metrisarjan arvoja, jotka eroavat ASME B18.2.2 -tuumasarjan vastaavista, mikä tarkoittaa, että hylsy- ja jakoavaintyökalut on tarkistettava erikseen kunkin standardin osalta.

Mutterin korkeus on toinen kriittinen mittamuuttuja. Raskailla ASTM A194 kuusiomuttereilla on suurempi korkeus-halkaisija-suhde kuin tavallisilla muttereilla, mikä tarjoaa pidemmän kierteen kiinnityspituuden. Kiinnittyneiden kierteiden vähimmäismäärä pultin täyden vetokapasiteetin saavuttamiseksi on noin yksi kertaa pultin halkaisija – sääntö, jonka standardimutterit täyttävät helposti halkaisijaltaan pienillä muttereilla, mutta yhä marginaalisempi suurilla halkaisijoilla (M42 ja enemmän), joissa mutterin vakiokorkeus voi tarjota vain 0,85-kertaisen kiinnityksen. Raskaat kuusiosarjan korkeusspesifikaatiot varmistavat täyden kierteen kiinnittymisen kaikilla vakiopulttien halkaisijalla, minkä vuoksi ASTM A194 on pakollinen määritys pulttikokoonpanoille ASME-paineastioissa ja petrokemian laippaliitoksissa, joissa kierteen irrotus jatkuvassa painekuormituksessa ei ole hyväksyttävä vikatila.

Materiaalilaadun valinta raskaille kuusiomuttereille kriittisissä infrastruktuurisovelluksissa

Pelkästään ASTM A194 kattaa yli kaksikymmentä materiaaliluokkaa raskaille kuusiomuttereille, joista jokainen on kohdistettu tiettyihin lämpötila-alueen, syövyttävän materiaalin ja mekaanisen kuormituksen yhdistelmiin. Oikean laadun valinta ei ole pelkkä lujuuspäätös, vaan mutterin kestokuormituksen, myötörajan ja metallurgisen yhteensopivuuden sovittaminen pulttimateriaaliin ja käyttöympäristöön samanaikaisesti. Yleisimmin virheellisesti määritellyt yhdistelmät ovat äärimmäisiä lämpötiloja ja vetypalvelua, jossa väärä laatu voi aiheuttaa katastrofaalisen liitosvaurion olosuhteissa, joita tavallinen huonelämpötilan vetokoe ei paljastaisi.

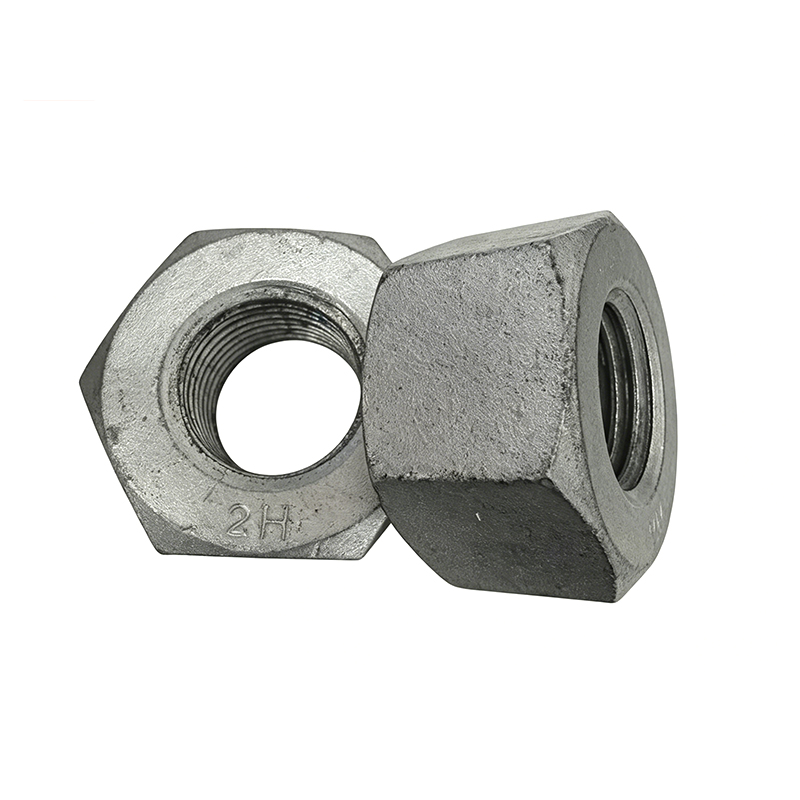

Luokan 2HM ansaitsee erityistä huomiota, koska hankintaryhmät, jotka pitävät M-liitettä vähäpätöisenä muunnelmana, korvaavat sen usein standardilla 2H. NACE MR0175/ISO 15156 vaatii erityisesti 2HM:n kovuuden säätövaatimuksen – korkeintaan HRC 35 – happamissa käyttöympäristöissä, joissa on rikkivetyä (H₂S). HRC 35:n yläpuolella lujat teräkset ovat herkkiä sulfidijännityshalkeilulle (SSC), vetyhaurastumisen muodolle, joka voi aiheuttaa äkillisiä hauraita murtumia jännitystasoilla, jotka ovat selvästi materiaalin nimellisvetolujuuden alapuolella. Petrokemian ja tuotantoketjun alkupään öljy- ja kaasusovelluksissa 2H:n määrittäminen, kun 2HM vaaditaan, ei ole kustannussäästötoimenpide – se on sääntöjen rikkominen, jolla voi olla katastrofaalisia seurauksia.

Pulttien esijännitys tuulivoimassa ja siltarakenteissa: miksi raskaat kuusiomutterit vaativat erityisiä vääntömomenttiprotokollaa

Tuulivoimatornin laippaliitoksissa ja pitkäjänteisissä siltaliitoksissa pultin esijännityksen säilyminen rakenteen mitoitusiän ajan – tyypillisesti tuuliturbiinien osalta 25 vuotta ja siltojen osalta 50–100 vuotta – on yhtä tärkeää kuin alkuasennuksen vääntömomentti. Näissä sovelluksissa raskaita kuusiomuttereita ei yksinkertaisesti kiristetä määrättyyn vääntömomenttiin ja jätetään pois; ne asennetaan osana tarkasti ohjattua esijännitysjärjestelmää, joka ottaa huomioon upotushäviöt, löystymis- ja uudelleenkiristysaikataulut, jotka eroavat olennaisesti tavanomaisista rakenteellisista pultituksista.

Upotushäviö on merkittävin esikuormituksen vähenemisen lähde välittömästi asennuksen jälkeen. Kun raskasta kuusiomutteria kiristetään teräslaipan pintaa vasten, mikroskooppiset epätasaisuudet mutterin laakerin pinnassa ja kierteen kosketuspisteissä muuttuvat plastisesti, mikä vähentää pultin tehollista puristuspituutta ja vapauttaa vastaavan osan indusoidusta esikuormituksesta. Halkaisijaltaan suurissa tornilaippapulteissa (M42–M72) upotushäviö on tyypillisesti 10–20 % alkuperäisestä esikuormituksesta ensimmäisen 24 tunnin aikana ja vielä 3–5 % seuraavien 30 päivän aikana, kun kierrekosketus vakiintuu. Tästä syystä tuuliturbiinien asennusstandardit – mukaan lukien IEC 61400-1 ja valmistajakohtaiset protokollat – edellyttävät uudelleenkiristystarkistusta 500–1 000 käyttötunnin jälkeen ensimmäisen asennuksen jälkeen. Tämä vaihe lykätään usein kenttäkäytännössä, millä on pitkäaikaisia vaikutuksia väsymisikään.

• Momenttiohjattu kiristys — Yleisin menetelmä, mutta myös vähiten tarkka halkaisijaltaan suurille raskaille kuusiokokoonpanoille. Vääntömomentista esikuormitukseen muunnos olettaa tasaisen kitkakertoimen sekä kierteen rajapinnassa että laakeripinnassa. Käytännössä kierteiden voiteluvaihtelut, yksittäisten muttereiden väliset pintapinnoiteerot ja työkalun kalibrointiryömintä voivat aiheuttaa ±25–30 %:n esijännityksen hajoamisen samalla vääntömomentilla. Tornin laippaliitännöissä tätä hajoamista vähennetään osittain määrittämällä tasainen voiteluaine (MoS₂-pohjainen tai PTFE-tahna) kaikille kierteille ja laakeripinnoille ennen asennusta.
• Pähkinän käännösmenetelmä — Luotettavampi kuin vääntömomentin säätö suurihalkaisijaisille raskaille kuusiomuttereille, koska se ohjaa pultin venymistä syöttömomentin sijaan, mikä tekee siitä vähemmän herkkiä kitkan vaihteluille. Kun liitos on puristettu rakojen poistamiseksi, käytetään määritettyä kiertokulmaa (tyypillisesti 1/3 - 2/3 kierrosta riippuen pultin pituuden ja halkaisijan suhteesta ja pitopituudesta). Tuloksena oleva esijännitys määräytyy pultin jäykkyyden perusteella, joka on materiaalin ominaisuus, joka vaihtelee paljon vähemmän kuin pintakitkakertoimet.
• Hydraulinen kiristys — Tarkin menetelmä kriittisiin suuriläpimittaisiin liitäntöihin silta- ja ydinvoimasovelluksissa. Hydraulinosturi pidentää pulttia suoraan tavoitejännitystasolle, kun raskas kuusiomutteri ajetaan sormitiukalla alas, minkä jälkeen hydraulipaine vapautetaan siirtäen pultin elastisen palautumisvoiman puristuskuormaan. Esijännityksen tarkkuus hydraulisella kiristyksellä on tyypillisesti ±5 %, kun vääntömomentin säätö on ±25–30 % – ensisijainen syy se on määritelty GB/T 1229:n kategorian B (suuri luja kitkatyyppiset) liitännät, joissa liukastumisenesto on hallitseva suunnittelukriteeri.

Shanghai Soverchannel Industrial Co., Ltd. toimittaa raskaat kuusiomutterit tuulivoima- ja siltasovelluksiin täydellisillä mekaanisilla testisertifikaateilla – mukaan lukien todisteet kuormitus-, kovuus- ja mittatarkastusraportit – ja tarjoaa materiaalin jäljitettävyysasiakirjoja, jotka ovat yhteensopivia sekä GB/T 1229- että ASTM A194 -laatutarkastusvaatimusten kanssa, mikä tukee asiakkaita säänneltyjen infrastruktuuriprojektien tarkastus- ja hyväksymisprosessissa.

Ei-standardi raskaiden kuusiomutterien räätälöinti: kun vakiolaadut eivät riitä

Normaalit raskaat kuusiomutterit kattavat suurimman osan rakenne- ja painelaitteiden kiinnitysvaatimuksista, mutta osa teknisten koneiden, petrokemian reaktorien ja ydinvoimasovellusten materiaali-, mitta- tai suorituskykyvaatimukset eivät kuulu minkään yksittäisen julkaistun standardin rajojen ulkopuolelle. Nämä epästandardit vaatimukset ovat yleisempiä kuin hankintatiimit tyypillisesti odottavat, ja ne edustavat tilanteita, joissa kauppayhtiön ja valmistajan ero, jolla on aito suunnittelukyky, vaikuttaa sekä aikataulu- että projektiriskiin.

Yleisimmät ei-standardi mukautuspyynnöt Heavy Hex Nuts -muttereille jakautuvat neljään luokkaan:

• Erikoiseosmateriaalit — Duplex ruostumaton teräs (2205, 2507), Inconel 625 ja 718, titaaniluokka 5 (Ti-6Al-4V) ja Hastelloy C276 on määritelty aggressiivisissa kemiallisissa ympäristöissä, joissa sekä ruostumattomat 304/316- että seosteräslaadut epäonnistuvat ennenaikaisesti. Nämä materiaalit vaativat erityisiä taontaprosesseja ja lämpökäsittelyprotokollia, joita ei ole saatavilla tavallisilla kiinnittimien tuotantolinjoilla. Esimerkiksi raskaat Duplex 2205 kuusiomutterit on liuoshehkutettava takomisen jälkeen tarkassa lämpötilaikkunassa (1 020–1 100 °C), jotta vältetään sigmafaasisaostuminen, joka haurastaisi materiaalia – prosessivaihe, joka vaatii erityistä uunin ohjauskykyä.
• Epätyypilliset lankamuodot — ACME-kierteet, tukikierteet ja metriset hienosarjakierteet (M52×3, M64×4) vakiovarastoalueiden ulkopuolella vaaditaan suurissa hydraulisylinterikokoonpanoissa, reaktoriastian sulkupäissä ja korkeapaineisissa autoklaavilaipoissa, joissa tavalliset karkean nousun kierteet tarjoavat riittämättömän tarttumistiheyden sykliselle paineelle.
• Yhdistetty standardien noudattaminen — Joissakin projekteissa tarvitaan yksi kiinnike, joka täyttää samanaikaisesti yhden standardin mittavaatimukset ja toisen mekaaniset ominaisuudet - esimerkiksi mutteri, joka on mitoitettu HG/T 20634:n (Kiinan kemianteollisuuden standardi) mukaan, mutta jolla on ASTM A194 Grade 2HM -materiaalisertifikaatti. Tämä standardien välinen spesifikaatio on yhä yleisempi yhteisyritysten petrokemian hankkeissa ja vaatii valmistajalta, jolla on dokumentoitu kyky molemmissa standardeissa, sen sijaan, että se olisi optimoitu yhdelle järjestelmälle.
• Erikoispintakäsittelyt — Sähkötön nikkelipinnoitus, PTFE-kuivakalvopinnoite (Xylan tai Molykote) ja kuumasinkki-nikkeliseospinnoite on määritelty, jos standardisinkitys ja Dacromet eivät täytä sovelluksen erityisiä kitkakerrointa, lämpötilan kestävyyttä tai kemikaalinkestävyyttä koskevia vaatimuksia. PTFE-pinnoitettujen raskaiden kuusiomutterien kierrekitkakerroin on noin 0,08–0,12 – huomattavasti alhaisempi kuin sinkkipäällystetyt vastaavat – mahdollistaen tarkemman vääntömomentin muunnoksen esijännitykseen tarkkuusohjatussa pultauksessa suunniteltuihin koneisiin ja tuuliturbiinin päälaakerikokoonpanoihin.

Shanghai Soverchannel Industrial Co., Ltd.:llä on oma tuotantolaitos Nantong Jinzhai Hardware Co., Ltd.:ssä ja koko prosessin tuotantokapasiteetti, joka kattaa taontamisen, lämpökäsittelyn, koneistuksen ja pinnan viimeistelyn yhden laatujärjestelmän alaisina, joten Shanghai Soverchannel Industrial Co., Ltd. pystyy täyttämään nämä epästandardit vaatimukset vakailla toimitusajoilla ja täydellisellä tarkastusdokumentaatiolla. Hankkeissa, jotka vaativat räätälöityjä raskaita kuusiomuttereita erikoismateriaaleille, lujuusluokille, kokoille tai pintakäsittelyille – joko GB-, ASTM-, DIN- tai kemianteollisuuden standardien mukaisesti – ota yhteyttä Shanghai Soverchannel Industrial Co., Ltd.:hen keskustellaksesi eritelmien toteutettavuudesta ja läpimenoajoista ennen hankintavaihetta.
