Miksi puolisuunnikkaan muotoinen kierregeometria on nokkaruuvien suunnittelustandardi

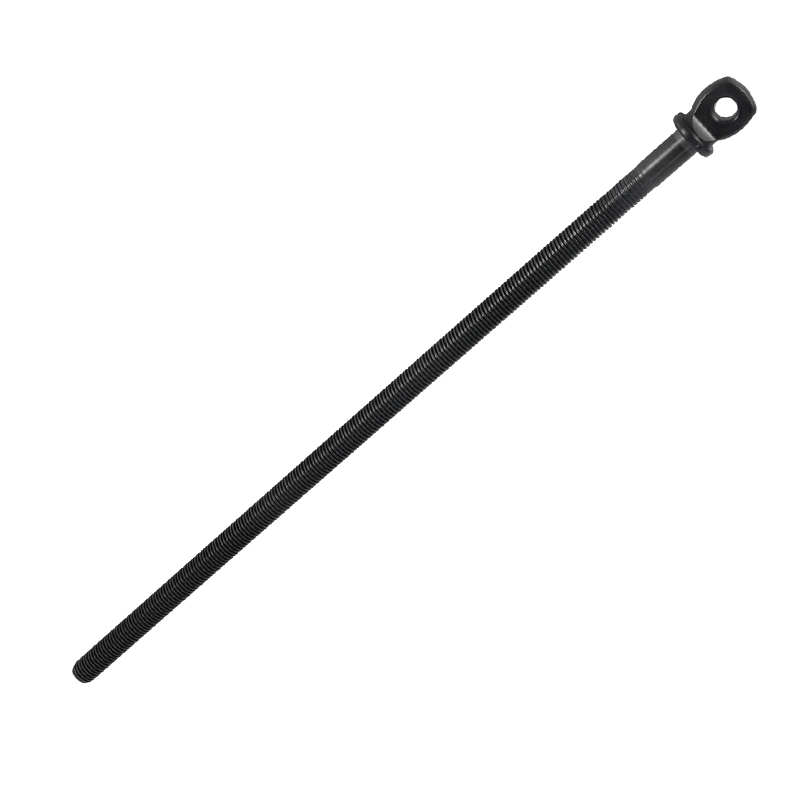

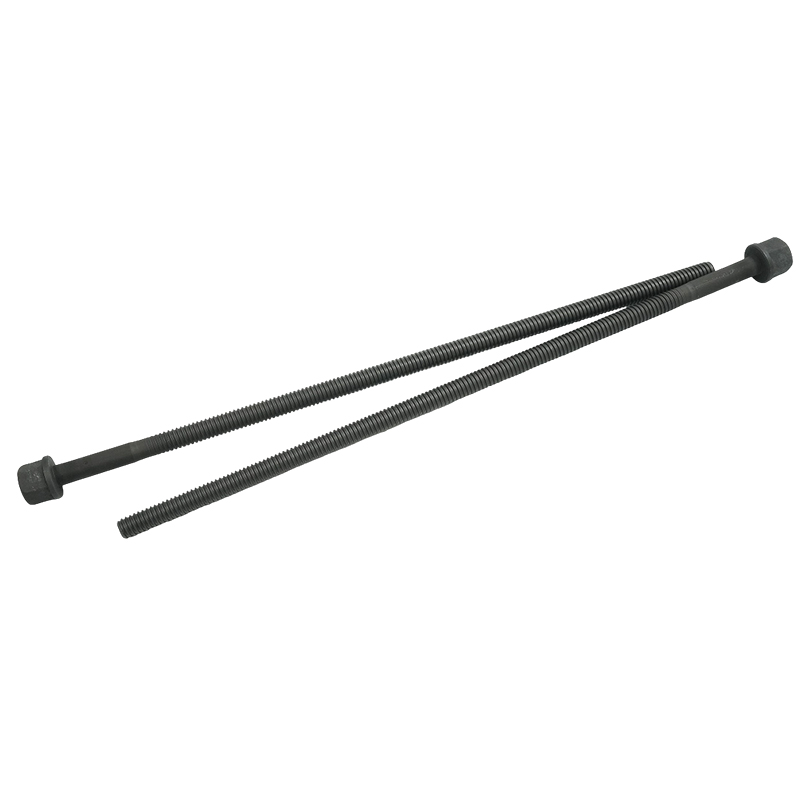

Saksitunkin ruuvitangoissa käytetty puolisuunnikkaan muotoinen kierreprofiili ei ole mielivaltainen sopimus – se on seurausta tietyistä mekaanisista kompromisseista, joita V-profiilin metriset kierteet eivät voi täyttää voimansiirtosovelluksissa. Ymmärtää, miksi puolisuunnikkaan profiili hallitsee Jack Screws auttaa insinöörejä ja hankintaasiantuntijoita tunnistamaan väärennetyt tai väärin määritellyt komponentit ennen kuin ne saavuttavat ajoneuvon hätätyökalusarjan.

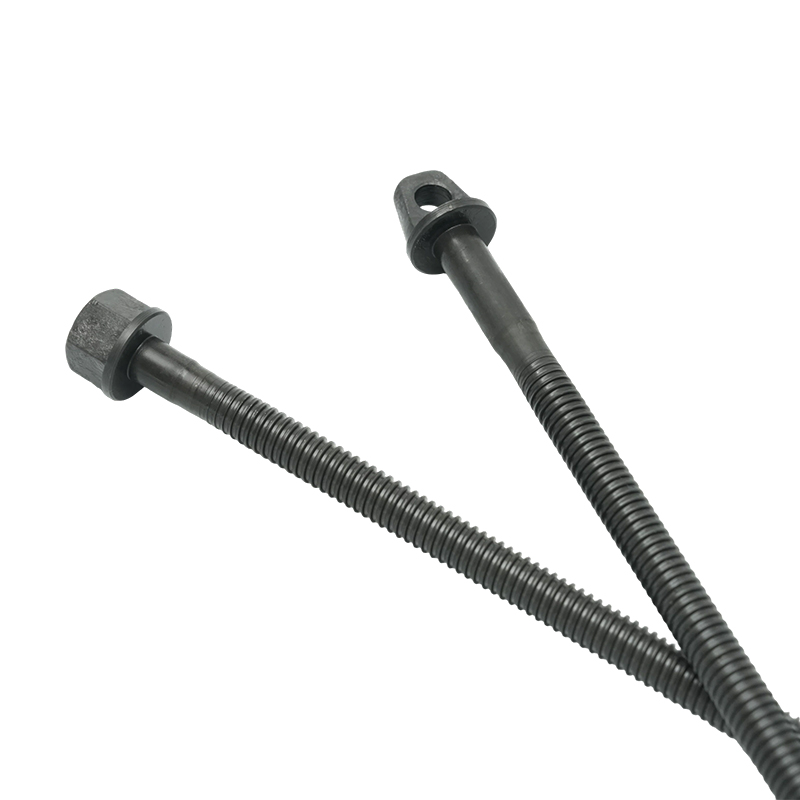

ISO 2904 puolisuunnikkaan muotoinen kierrestandardi määrittelee 30° sisäkulman verrattuna standardien metristen kiinnityskierteiden 60° kylkikulmaan. Tällä matalammalla kulmalla on kolme mekaanista seurausta, jotka ovat kriittisiä tunkin ruuvin suorituskyvyn kannalta:
- Korkeampi mekaaninen hyötysuhde: 30° kylki vähentää radiaalista voimakomponenttia aksiaalisen kuormituksen aikana. Kuormituksella toimiva puolisuunnikkaan muotoinen johtoruuvi saavuttaa 50–70 % mekaanisen hyötysuhteen kierrosta kohti, kun vastaavan nousun V-kierteellä se on 20–40 %. Saksinosturissa tämä tarkoittaa, että vähemmän käyttäjän vääntömomenttia hukataan kierteen kitkan voittamiseksi ja enemmän muunnetaan nostovoimaksi ajoneuvon kuormaa vastaan.
- Suurempi hampaan juuren vahvuus: Leveämpi juuren leveys puolisuunnikkaan muotoisen kierteen poikkileikkauksen juuressa tarjoaa suuremman leikkausalueen hammasta kohti. Taivutusmomentin alla, joka syntyy, kun ladattu saksituki saavuttaa täyden ulottuvuuden, tämä juurigeometria vastustaa hampaiden leikkausvauriota – vikatilaa, joka aiheuttaisi tuetun ajoneuvon äkillisen, hallitsemattoman pudotuksen.
- Ennustettava itselukittuminen: Puolisuunnikkaan kierteen kierrekulma tyypillisillä jakkiruuvin nousuilla (yleensä 4–6 mm jako halkaisijalla 16–22 mm) pitää johtokulman teräs-teräs-rajapinnan kitkakulman alapuolella. Tämä varmistaa, että tunkki pysyy paikoillaan lukittuna, kun käyttäjä vapauttaa kammen kahvan – mikä on turvallisuuden kannalta kriittinen ominaisuus kaikille kantaville mekanismeille.
Shanghai Soverchannel Industrial Co., Ltd. valmistaa puolisuunnikkaan muotoisia jakkiruuvitankoja, joiden kierreprofiili on tarkastettu käyttämällä optista vertailumittausta ja ISO 2904 -standardin mukaisia kierrerengasmittareita, mikä varmistaa, että kylkikulman ja jakohalkaisijan toleranssi täyttää saksilaskin kokoonpanojen toiminnalliset vaatimukset 300–700 mm:n OEM-pituusalueella, joka toimitetaan autoteollisuuden asiakkaille.
Rullatut vs. leikatut puolisuunnikkaan muotoiset kierteet saksitukkien ruuvitangoissa: mikä prosessi tarjoaa paremman väsymisiän
Sekä kierteiden valssauksella että kierteen leikkaamisella voidaan tuottaa mitoiltaan oikeat puolisuunnikkaan muotoiset profiilit saksitunkin ruuvitankoihin, ja molemmat on määritelty tuotannossa. Niiden jättämät pinnanalaiset metallurgiset olosuhteet eroavat kuitenkin perustavanlaatuisesti – ja tämä ero määrittää, kuinka ruuvitanko käyttäytyy tuhansien kuormitusjaksojen aikana kenttäkäytössä, erityisesti hätätilanteissa tienvarsilla, joissa saksien on toimittava luotettavasti kuukausien tai vuosien varastoinnin jälkeen.
Prosessin vertailu: kierteen vieriminen vs. kierteen katkaisu jakkaruuveille
| Omaisuus | Kierteen rullaus | Langan katkaisu |
| Viljan virtaus langan juuressa | Jatkuva – kuidut seuraavat muotoja | Keskeytetty - kuidut leikattu läpi |
| Jäännösjännitys juurella | Puristava (väsymistä kestävä) | Veto (väsymystä edistävä) |
| Pinnan kovuus juurella | 10–15 HRC vs. ydin (työkarkaistu) | Ytimen kovuus yhtä suuri tai pienempi |
| Väsymyselämä (suhteellinen) | 1,5–2× korkeampi kuin leikatut langat | Perustaso |
| Pintakäsittely (Ra) | 0,8–1,6 µm (tasaisempi) | 1,6–3,2 µm |
| Materiaalin käyttö | Materiaalia ei ole poistettu – siirretty | Syntynyt lastu – materiaalia kadonnut |
| Tuotantoaste | Korkeampi – sopii volyymituotantoon | Alempi – sopii prototyyppeihin ja erikoistarvikkeisiin |
Kierteen juureen rullauksen aiheuttama jäännöspuristusjännitys on tärkein väsymisetu. Väsymishalkeamat ydintyvät ja etenevät vetojännityksen alaisena; puristusjäännösjännitys juuressa vastustaa tehokkaasti tätä halkeamia avaavaa voimaa ja pidentää kuormitusjaksojen määrää ennen käynnistystä. 2 000 kg:n mitoitettuun saksitunkin ruuvitankoon vaihtuva taivutusjännitys täydessä venymisessä ei ole vähäpätöinen – etenkään pidemmillä tangoilla alueella 600–700 mm, jossa pilarin taipuma epäkeskisen kuormituksen alaisena lisää taivutusta ensisijaiseen aksiaalijännitykseen. Tämän pituuden mukaisissa kierrevalssatuissa tangoissa on huomattavasti pienempi väsymisriski, minkä vuoksi volyymiautojen toimittajat ja OEM-tukkien valmistajat määrittävät johdonmukaisesti kaatuvan katkaisun tuotantomäärille.
Materiaalin valinta saksitukin ruuvitankoihin: Mikä 35K ja 45K teräs toimitetaan kuormitettuna
35K- ja 45K-hiilirakenneterästen valinta saksitunkin ruuvitankoihin heijastaa lujuuden, sitkeyden ja työstettävyyden tarkoituksellista tasapainoa, jota vaihtoehtoiset materiaalit – mukaan lukien vähähiiliset teräs- tai seoslaadut – eivät saavuta yhtä tehokkaasti tässä erityisessä sovelluksessa. Kiinan GB/T-standardihiiliterästen K-merkintä (vastaa suunnilleen AISI 1035:tä ja AISI 1045:tä) osoittaa hallitun rikki- ja fosforipitoisuuden, joka parantaa työstettävyyttä säilyttäen samalla mekaanisen ominaisuuden vasteen jäähdytys- ja lämpökäsittelyyn, mikä tekee näistä laatulajeista sopivia dynaamisesti kuormitetuille voimansiirtokomponenteille.
Mekaaniset ominaisuudet sammutus- ja temperointikäsittelyn jälkeen
| Arvosana | Vetolujuus (Rm) | Sadonvoimakkuus (Rp0,2) | Venymä (A %) | Kovuus (HB) |
| 35 000 (K&V) | ≥ 570 MPa | ≥ 320 MPa | ≥ 20 % | 163–207 HB |
| 45 000 (Q&V) | ≥ 650 MPa | ≥ 380 MPa | ≥ 16 % | 197–241 HB |
Korkeampi hiilipitoisuus 45K tarjoaa suuremman veto- ja myötörajan lämpökäsittelyn jälkeen, mikä tekee siitä suositellun valinnan ruuvitankoihin pidemmillä pituusalueilla (yli 500 mm) ja korkeammissa kuormitusluokissa, jotka lähestyvät 2000 kg:n nimelliskapasiteettia. Kompromissi on hieman pienempi venymä – 16 % vs. 20 % 35K:ssa – mikä heijastaa hieman heikompaa sitkeyttä. Nosturin ruuvitankojen osalta tämä pysyy hyvin sovelluksen turvamarginaalin sisällä, koska hallitseva vikatila ylikuormituksessa on kierteen muodonmuutos tai pilarin nurjahdus äkillisen hauraan murtumisen sijaan, ja molemmat luokat säilyttävät iskunkestävyyden yli autojen tienvarsiolosuhteissa vaaditun tason.
35K on yleisemmin määritelty lyhyemmille tangoille 300–450 mm:n alueella, jossa taivutusjännitys täydessä venymisessä on pienempi ja joissa suurempi venymä tarjoaa paremman energian imeytymisen, jos tunkki ylikuormitetaan vahingossa – skenaario on todennäköisempi ei-ammattimaisten tienvarsikäyttäjien käsissä kuin valvotuissa työpajaympäristöissä. Shanghai Soverchannel Industrial Co., Ltd. valitsee näiden laatujen välillä asiakkaan toimittamien pituus- ja kuormitusmäärittelyjen perusteella, ja lämpökäsittelyn kovuuden tarkastus sisältyy kunkin tuotantoerän lähtevään tarkastusraporttiin.
Tummuttaminen vs. sinkitys jakkaruuveissa: korroosiosuojaus sovitettu säilytysolosuhteisiin
Ruosteenestokäsittely, jota sovelletaan saksitunkin ruuvitankoihin, ei ole puhtaasti kosmeettinen päätös. Saksituki on yksi vähiten käytetyistä osista ajoneuvossa – tyypillisesti säilytetään koskemattomana kuukausia tai vuosia tavaratilan varapyöräsyvennyksessä, usein tiivistymisolosuhteissa, tien suolapitoisuuksissa ja lämpötilan vaihteluissa, jotka edistävät pinnan hapettumista. Varastoinnin aikana syöpynyt ruuvitanko voi tarttua mutteriin hätäkäytön aikana, jolloin nostokyky on nolla juuri silloin, kun sitä eniten tarvitaan.
Blackening (Black Oxide) -hoito
Mustattuminen tuottaa noin 1–2 µm paksun Fe₃O4-magnetiittikonversiopinnoitteen kontrolloidun alkalisen hapetusprosessin kautta 135–145 °C:ssa. Pinnoite itsessään ei vaikuta käytännössä lainkaan kierreprofiilin mittasuhteisiin – kriittinen puolisuunnikkaan muotoisille kierteille, joissa jopa 5–10 µm lisätty per puoli voi kiristää kierteen sovitusta ja lisätä käyttömomenttia. Mustatus tarjoaa lievän korroosionkestävyyden (tyypillisesti 6–12 tuntia neutraalissa suolasuihkussa ASTM B117:n mukaan), ja se on tiivistettävä öljyllä tai vahalla, jotta se toimii tämän alueen yläpäässä. Se on kustannustehokas suurien volyymien tuotannossa, ja se on vakiokäsittely ajoneuvojen OEM-laitteina toimitettaville nosturin ruuvitankille, joissa tiivis runkoympäristö ja tehtaalla levitetty öljypinnoite pidentävät käytännöllistä säilyvyyttä huomattavasti enemmän kuin pelkän suolan ruiskutustunnit antavat ymmärtää.
Sinkkipäällystyskäsittely
Sähkösinkitys 5–8 µm:n paksuudella tarjoaa huomattavasti paremman suolaruiskutuksen kestävyyden – tyypillisesti 72–120 tuntia ennen valkoruosteen ilmaantumista ja 200–300 tuntia ennen punaruostetta pohjateräkselle, kun sinkin päälle levitetään kromaattipassivointikerros. Sinkki-plus-kromaattijärjestelmä tarjoaa huomattavasti paremman pitkäaikaissuojan jälkimarkkinamyyntiin tai vientimarkkinoille, joissa varastointiympäristöt ovat vähemmän hallittuja kuin OEM-toimitusketju. Galvanoinnin aiheuttama mittalisäys (noin 5–8 µm pintaa kohden) on tarpeeksi pieni, jotta standardi 6e puolisuunnikkaan muotoisen kierteen toleranssit mahtuvat siihen ilman ylisuuria muttereita, toisin kuin kuumasinkitys, joka lisää 45–85 µm ja vaatisi kompensoivia mutterin kierteiden säätöjä.
Valinta mustan ja galvanoinnin välillä tietylle nosturiruuvitangon tuotantoajolle riippuu asiakkaan loppukäyttökanavasta, varastointiympäristöstä ja vientivaatimuksista. Shanghai Soverchannel Industrial Co., Ltd. tarjoaa molemmat pintakäsittelyt Nantong Jinzhai Hardware Co., Ltd.:n dokumentoiduilla suolasuihkutesteillä, jolloin asiakkaat voivat määrittää asianmukaisen suojaustason ja saada objektiivisia korroosiotehokkuutta koskevia todisteita jokaisen toimituserän yhteydessä sen sijaan, että luottaisivat pelkkään visuaaliseen tarkastukseen.
Pylvään nurjahdusvaara pitkissä nosturuuveissa: kuinka tangon pituus ja kuorma vaikuttavat toisiinsa
Saksitunkin ruuvitanko täydessä laajennuksessa on rakenteellisesti ohut pylväs puristuskuormituksen alaisena – ei yksinkertainen kiristyskiinnike. Kun sauvan pituus kasvaa 300 mm:stä 700 mm:iin, pilarin hoikkuussuhde kasvaa suhteellisesti ja kriittinen kuorma, jolla sauva vääntyy sivusuunnassa, laskee pituuden neliön kasvaessa. Tämä tarkoittaa, että 700 mm:n tangolla, kaikki muulla tavalla, on suunnilleen neljäsosa lommahduskestävyydestä 300 mm:n tangolla, jolla on sama poikkileikkaus – tämä suhde kuvataan Eulerin nurjahduskaavalla, joka ratkaisee pohjimmiltaan sen, miksi pidemmät ruuvitangot vaativat suurempia halkaisijoita tai korkeampia materiaalilaatuja vastaavien kuormitusarvojen ylläpitämiseksi.
- Tehokas pituuskerroin: Saksinosturissa ruuvitankoa rajoittavat saksivarsien nivelet molemmista päistä – tapin ja tapin rajaehto, jonka tehollinen pituuskerroin (K) on 1,0. Tämä on vähemmän suotuisa kuin kiinteäpäinen pilari (K = 0,5), mutta edullisempi kuin uloke (K = 2,0). Nurjahduslaskelman tehollinen pituus vastaa tangon koko pituutta tarttumispisteiden välillä, ei tangon nimellispituutta.
- Epäkeskinen kuormitusvaikutus: Kenttäkäytössä ajoneuvon nostokohta on harvoin täydellisesti keskitetty tunkin satulaan, mikä aiheuttaa taivutusmomentin, joka kohdistuu aksiaaliseen puristuskuormaan. Tämä epäkeskisyys vähentää tehollista nurjahduskuormaa alle Eulerin kriittisen arvon. 600–700 mm:n tangoille, joissa on lähes nimelliskuormitus, jopa 5–10 mm:n satulan siirtymä keskeltä voi aiheuttaa tangon keskikohdassa sivuttaispoikkeaman, joka ylittää materiaalin tuoton – minkä vuoksi pidempien nosturiruuvien kuormitusarvot sisältävät konservatiivisemman turvatekijän kuin vastaavan halkaisijaltaan lyhyemmät tangot.
- Halkaisijan ja pituuden suhteen opastus: Saksitunkin ruuvitankojen alan käytäntö tavoittelee halkaisijan ja todellisen pituuden vähimmäissuhdetta, joka pitää Eulerin kriittisen kuorman vähintään 3-kertaisena nimelliskäyttökuormitukseen verrattuna. Tehokaspituiselle 700 mm:n tangolle, jonka nimellispaino on 2000 kg (noin 20 kN), tämä vaatii tyypillisesti 45K-teräksessä olevan kierteen nimellishalkaisijan vähintään 20–22 mm. Halkaisijan pienentäminen tällä pituudella 16 mm:iin painon tai kustannusten säästämiseksi alentaa lommahduksen varmuuskertoimen alle 2,0:n epäkeskokuormituksen alaisena – ei-hyväksyttävä marginaali hätätukilaitteille.
Shanghai Soverchannel Industrial Co., Ltd. suunnittelee nosturin ruuvitangon poikkileikkaukset sekä kierteen jännitysalueen että pilarin nurjahduskriteerien mukaan kullekin pituus-kuormitusyhdistelmälle alueella 300–700 mm sen sijaan, että käytettäisiin yhtä halkaisijaa kaikilla pituuksilla. Tämä lähestymistapa – jota tukee yhtiön syvällinen suunnittelukokemus autojen voimansiirto- ja kiinnityskomponenteista – varmistaa, että 2000 kg:n nimellinen kantavuus on todella saavutettavissa täydessä vedossa, ei vain osittaisella iskulla, jossa nurjahdusriski on pienempi.
Vaihteiston tehokkuuden ja käyttömomentin eritelmät saksitukin ruuvitangoilla
Saksitunkin käyttämiseen vaadittava mekaaninen voima – vääntömomentti, joka ajoneuvon matkustajan on kohdistettava kammen kahvaan ajoneuvon nostamiseksi – määräytyy suoraan ruuvitangon kierteen tehokkuuden, johdon ja kitkatilan perusteella. Tehoton tai syöpynyt nosturin ruuvitanko voi vaatia vääntömomentteja, jotka ylittävät keskivertoaikuisen kestävyyden, mikä muuttaa tienvarsityökalun käyttökelvottomaksi laitteeksi. Ymmärtämällä, mitkä käyttölaitteet toimivat vääntömomentilla, ostajat ja insinöörit voivat määrittää nosturiruuveja, jotka pysyvät toiminnassa koko käyttöiän ajan eikä vain uusina.
Tekijät, jotka määräävät vaaditun käyttömomentin
| tekijä | Vaikutus vääntömomentille | Käytännöllinen valikoima |
| Lankajohto (pitch) | Suurempi johto → pienempi vääntömomentti yksikkönostoa kohden, suurempi lineaarinen eteneminen | 4–6 mm:n jako tyypillinen Tr16–Tr22-tukitankoille |
| Kierteen kitkakerroin (µ) | Suurempi µ → suurempi vääntömomentti, pienempi hyötysuhde | 0,10–0,15 (voideltu) - 0,18–0,25 (kuiva/syöpynyt) |
| Kierteen kyljen kulma | 30° puolisuunnikkaan alle 60° metrisesti samalla kuormalla | 30° (ISO puolisuunnikkaan) vs. 60° (metrinen V) |
| Aksiaalinen kuorma | Vääntömomentti kasvaa lineaarisesti kuormituksen myötä | Nimellispainoalue 0-2000 kg |
| Pintakäsittelyn laatu | Tasaisempi pinta → pienempi kitka → pienempi vääntömomentti | Ra 0,8–1,6 µm (rullattu) vs. 1,6–3,2 µm (leikattu) |
Käytännöllinen vääntömomenttitavoite ajoneuvon saksinoskin alle 1000 kg:n kuormituksella on tyypillisesti 15–25 N·m kammen hylsyssä – keskivertoaikuinen saavuttaa tavallisella 400 mm:n kiintoavaimella käyttämällä noin 40–60 N käsivoimaa. Jos nosturin ruuvitangossa on pintakorroosiota, joka nostaa kierteen kitkakertoimen arvosta 0,12 (kevyesti öljytty, uusi kunto) 0,22:een (kuiva, kevyesti hapettunut), käyttömomentti kasvaa samalla kuormituksella noin 70–80 %, mikä saattaa nostaa vaaditun voiman yli sen, mitä pienempirunkoinen kuljettaja voi kestää todellisessa hätätilanteessa. Tämä on tekninen argumentti, jonka mukaan nosturiruuvien pintakäsittelyn laatu on toiminnallinen, ei pelkästään esteettinen.
Shanghai Soverchannel Industrial Co., Ltd. vahvistaa vaihteiston tasaisuuden saksien ruuvitangoissa kuormittamattomalla pyörimistestillä asennuksen aikana sovitetuilla muttereilla, mikä varmistaa tasaisen vääntömomentin ilman jumiutumista koko iskunpituudella – laaduntarkistuspiste, joka havaitsee pintavirheet, kierteen muotopoikkeamat ja nousuvirheet, joita mittatarkastus ei yksinään pysty havaitsemaan.
