Täyskierteiset tangot: teolliset sovellukset, laatu- ja valintaopas

Kävele minkä tahansa suuren rakennustyömaan, teollisuuslaitoksen tai sähköasennuksen läpi, ja löydät sen läpi kulkevat kierretangot, jotka pitävät kattoritilät paikoillaan, ankkuroivat laitteiden jalustat, tukevat kaapelihyllyjä ja sitovat rakenneterästä yhteen. Saatavilla olevista eri tyypeistä täysin kierretangot erottuvat monipuolisimmista : kierteitetty jatkuvasti päästä toiseen, ne voidaan leikata haluttuun pituuteen paikan päällä, sijoittaa mihin tahansa kohtaan pituudellaan ja säätää asennuksen jälkeen. Insinööreille ja hankintatiimeille, jotka hankkivat kiinnikkeitä useisiin sovelluksiin, tämä joustavuus on merkittävä toiminnallinen etu. Tämä opas kertoo, mitä täysin kierretangot ovat, missä niitä käytetään, kuinka valita oikea laatu ja mitä tulee huomioida asennuksen aikana.

Mikä tekee täysin kierteitetyistä tangoista eron muista kiinnikkeistä

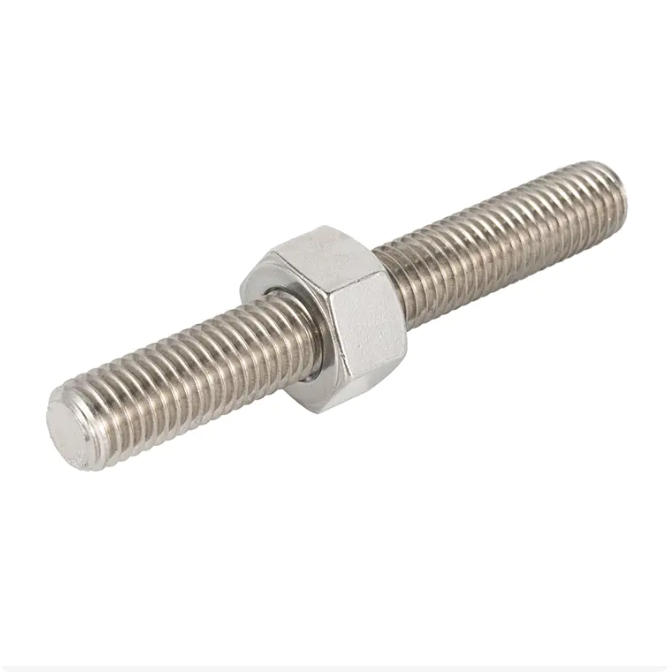

Täyskierteitetyn tangon ominaispiirre on jatkuva kierre koko pituudelta – ei sileää vartta, ei kierteittämätöntä keskiosaa. Tämä yksittäinen suunnitteluominaisuus luo ominaisuuksia, joita osittain kierteitetyt kiinnikkeet eivät vastaa.

Vertaa päätyyppejä vierekkäin:

Koska täysin kierteitetyssä tangossa ei ole päätä eikä kiinteää pituusriippuvuutta, se soveltuu ainutlaatuisesti pitkäjänteisiin sovelluksiin – kattoripustuksiin, yläputkien kannattimiin, rakenteellisiin kiinnitystangoihin – joissa liitoskohta vaihtelee ja paikan päällä tapahtuva leikkaus on vakiokäytäntö. Mutteri voidaan sijoittaa mihin tahansa tangon varrelle, ja kaksi tankoa voidaan liittää päästä päähän kytkinmutterin avulla, mikä laajentaa ulottuvuutta ilman erikoisvalmistusta.

Tutustu meidän täysin kierretangon tuotevalikoima vakio- ja räätälöityihin mittoihin hiiliteräs-, seosteräs- ja ruostumattomille teräslaaduille.

Täyskierteisten tankojen tärkeimmät teolliset sovellukset

Harvoja kiinnikkeitä on yhtä monella eri toimialalla kuin täysin kierretanko. Sen säädettävyyden, vetolujuuden ja korroosionkestävien materiaalien saatavuuden yhdistelmä tekee siitä oletusvalinnan pitkän ulottuvuuden kiinnitystöihin seuraavilla aloilla.

Rakentaminen — teräsrakenteet, kattopalkit ja valmiiksi upotetut kiinnitykset

Rakennerakenteessa täysin kierretankoja käytetään teräsrunkokomponenttien sitomiseen yhteen, betoniin upotettujen ankkurijärjestelmien liittämiseen korkealuokkaisiin rakenteisiin ja alakattoverkkoihin kattolaatoista. Niiden kyky leikata tarkkaan pituuteen paikan päällä eliminoi mittatilaustyönä valmistettujen kiinnikkeiden tarpeen jokaiseen liitoskohtaan. Valattaessa betoniin valetut valmiiksi upotetut tangot luovat ankkuripisteitä myöhempiä rakenteellisia liitoksia varten – tekniikkaa, jota käytetään laajalti pylväiden jalustoissa, laitteiden perustuksissa ja verhoseinien tukijärjestelmissä. Rakenneteräsliitoksille, teräsrakenteiset korkean lujat pultit täydentävät kierretankoja, joissa vaaditaan suurempaa puristusvoimaa kompakteissa pulttikuvioissa.

Koneet — Laitteiden kokoonpano ja rungon liitännät

Konevalmistuksessa ja teollisuuslaitteiden kokoonpanossa täyskierteiset tangot toimivat rungon sidepultteina, jigi-asemointielementteinä ja säädettävinä johtoruuveina, joissa liukumutterin täytyy liikkua tangon pituudella. Jatkuva kierre mahdollistaa liitettyjen komponenttien paikan säätämisen asennuksen jälkeen – ominaisuus, jota kiinteäpituiset pultit eivät pysty tarjoamaan. Tämä tekee niistä vakiokomponentteja koneen kehyksissä, testilaitteistoissa ja modulaarisissa kokoonpanojärjestelmissä, joissa mittojen hienosäätö on osa asennusprosessia.

Sähköteollisuus — kaapelihyllyt, kaapelikannattimet ja muuntajakiinnitykset

Sähköasennukset ovat vahvasti riippuvaisia kierretangoista kaapelihyllyjen ripustamiseen rakenteellisista katoista ja seinistä, putkistojen tukemiseen sekä muuntaja- ja kojeistolaitteiden kiinnittämiseen asennuskehyksiin. Tangot yhdistetään tyypillisesti kanavamutterien ja jousimutterien kanssa, jotta ne voidaan sijoittaa ilman työkaluja tukikanavajärjestelmiä pitkin – tavallinen ripustusmenetelmä kaupallisissa ja teollisissa sähkötöissä. Asennusnopeus ja asennon joustavuus tekevät täysin kierteitetyistä tangoista näiden järjestelmien ensisijaisen kiinnikkeen.

Petrokemian ja putkilinjan suunnittelu – Pitkän matkan liitännät ja korroosionkestävä kiinnitys

Petrokemian tehtaissa ja putkilinjainfrastruktuurissa kierretankoja käytetään tukemaan putkistoja pitkiä vaakasuuntaisia ajoja, kiinnittämään venttiileitä ja instrumentteja putkitelineisiin sekä kiinnittämään säiliöitä ja paineastioita rakennetuille. Jalostamoiden ja kemikaalien käsittelylaitosten vaativat ympäristöt – korkeat lämpötilat, kemikaaleille altistuminen, kohonnut kosteus – vaativat laatukohtaisia ​​materiaaleja tavallisen hiiliteräksen sijaan. Tässä seosteräslajeista ja ruostumattomasta teräksestä tulee välttämättömiä, kuten alla olevassa materiaaliosassa kerrotaan.

Sisustustekniikka – sisätilojen ripustus, valaistus ja verhoseinien säätö

Arkkitehtonisissa ja sisätilojen sisustuksissa täysin kierretangot tarjoavat säädettävän ripustusjärjestelmän ripustetuille valaisimille, koristeellisiin kattoelementteihin ja verhoseinäkannattimen säätöön. Mahdollisuus sijoittaa mutteri mihin tahansa tangon pituudelta ja lukita se paikoilleen antaa urakoitsijoiden hienosäätää asennuskorkeuksia tangon kiinnittämisen jälkeen – käytännöllinen etu työskenneltäessä epätasaisten rakenteellisten kattojen tai kaltevien pintojen kanssa.

Materiaalien arvosanat ja suorituskykyvaatimukset

Oikean materiaalilaadun valitseminen on merkittävin täyskierteitetyille tangoille tarkoitettu tekninen päätös. Kolme ensisijaista luokkaa koskevat kukin eri työoloja.

Vakiohiiliteräs – yleiskäyttöiset sovellukset

Matala- ja keskihiiliteräksiset kierretangot (jotka täyttävät tavallisesti ASTM A307 Grade A tai vastaavat DIN/ISO-standardit) ovat oletusvalinta sisärakenteisiin sovelluksiin, kuiviin ympäristöihin ja ei-kriittisiin kokoonpanoihin. Ne tarjoavat parhaan arvon vetolujuusyksikköä kohti, ja ne on helppo leikata, pujota ja galvanoida kohtuullisen korroosiosuojan saavuttamiseksi. Hiiliteräs on tyypillisesti sopiva spesifikaatio vakiorakentamiseen, koneiden kehystykseen ja sisäsähkötöihin suojatuissa ympäristöissä.

Erittäin luja seosteräs – raskaan kuorman ja korkean lämpötilan palvelu

Jos tavallinen hiiliteräs ei ole riittävä – korkeapaineiset putkistot, voimantuotantolaitteet, paineastiakokoonpanot ja rakenteelliset liitännät, jotka vaativat korkeampaa vetolujuutta – seosteräslajit määritellään. Yleisimmin käytetty on ASTM A193 Grade B7, kromi-molybdeeniseosteräs, joka on karkaistu ja karkaistu, jotta saavutetaan 105 ksi:n vähimmäismyötölujuus ja 125 ksi:n vetolujuus. Se on mitoitettu käyttölämpötiloille 427 °C (800 °F) asti, joten se on öljyn ja kaasun, sähköntuotannon ja raskaan teollisuuden kiinnitysten vakiospesifikaatio. Meidän ASTM A193 B7 kierretangot korkean lämpötilan huoltoon valmistetaan täydellisten eritelmien mukaisesti ja materiaalitestausraportit ovat saatavilla erää kohti.

Matalissa lämpötiloissa ja kryogeenisissa sovelluksissa – yleisiä LNG-laitoksissa ja kylmävarastojen infrastruktuurissa – ASTM A320 Grade L7 tarjoaa vaaditun iskunkestävyyden pakkasen lämpötiloissa, joita tavallinen B7-seosteräs ei pysty tarjoamaan. Katso meidän ASTM A320 L7 kierretangot matalan lämpötilan huoltoon tekniset tiedot ja saatavilla olevat koot.

Ruostumaton teräs – korroosionkestävät ja erittäin puhtaat ympäristöt

Ympäristöissä, joissa hiiliteräs syöpyy kohtuuttoman nopeasti – rannikkorakentaminen, kemiallinen käsittely, elintarvike- ja lääkelaitokset, ulkoarkkitehtuurityöt – ruostumattomasta teräksestä valmistetut kierretangot on määritelty. Grade 304 kattaa useimmat sisä- ja yleiset ulkosovellukset. Luokka 316, joka sisältää molybdeeniä kloridien ja kemikaalien kestävyyden parantamiseksi, vaaditaan meri-, petrokemian- ja happopesuympäristöissä. Kompromissi on hinta: ruostumattomat tangot ovat huomattavan korkeampia kuin hiiliteräs, minkä vuoksi oikea ympäristöarviointi ennen määrittelyä on tärkeää.

Oikean täyskierteisen tangon valitseminen projektiisi

Neljä erittelymittaa määrittävät, toimiiko täysin kierretanko oikein tietyssä sovelluksessa.

1. Halkaisija ja kierteen nousu

Kierteen halkaisijan ja nousun on vastattava kokoonpanon muttereita ja kierrereikiä. Metrinen tangot noudattavat ISO-standardeja (M6-M64 yleisin teollisuustyössä); tuumasarjan tangot noudattavat UNC:tä tai UNF:ää ASME B1.1:n mukaan. Metrinen ja tuuman laitteiston sekoittaminen on yleinen asennusvirhe, joka aiheuttaa kierteen irtoamista – tarkista kaikkien yhteensopivien komponenttien kierrestandardi ennen tilaamista.

2. Pituus ja leikkaus paikan päällä

Täyskierteitetyt tangot toimitetaan tyypillisesti vakiopituuksina 1 metri tai 3 metriä (tai vastaavat brittiläiset pituudet), ja ne leikataan mittoihin paikan päällä käyttämällä rautasahaa, kulmahiomakonetta tai sauvaleikkuria. Leikkauksen jälkeen leikattu pää tulee purseenpoistaa ja tarvittaessa uhata uudelleen kierteen palauttavalla muotilla varmistaakseen mutterin puhtaan kiinnittymisen. Tankojen tilaaminen lähelle vaadittua pituutta vähentää sekä materiaalihukkaa että leikkausaikaa.

3. Pintakäsittely

Hiiliterästankoihin ulkona tai kohtalaisen syövyttävässä ympäristössä sinkkipinnoite (sähkösinkitty) tarjoaa perussuojan. Kuumasinkitys tarjoaa raskaamman pinnoitteen ja huomattavasti pidemmän käyttöiän ulkona. Vaikeissa korroosioympäristöissä ruostumattoman teräksen määrittäminen on luotettavampaa kuin hiiliteräksen pintapinnoitteiden luottaminen. Meidän raskaat kuusiomutterit kierretankokokoonpanoille on saatavilla yhteensopivina pintakäsittelyinä, jotta varmistetaan galvaaninen yhteensopivuus kiinnitinkokoonpanossa.

4. Laitteiston yhteensopivuus

Täysin kierretanko toimii osana järjestelmää. Muttereiden, aluslevyjen ja kytkimien on vastattava kierrestandardia, laatua ja pintakäsittelyä. Erittäin lujalle metalliseostangolle (B7) vakiopari on ASTM A194 Grade 2H raskaat kuusiomutterit. Käytä ruostumattomissa tangoissa samaa laatua olevia ruostumattomia muttereita välttääksesi galvaanisen korroosion rajapinnassa. Mutterin ja tankolaadun välinen epäsopivuus – erityisesti käytettäessä vakiovahvuisia muttereita erittäin lujissa tangoissa – siirtää jännityksen heikompaan komponenttiin ja vaarantaa kokoonpanon nimelliskapasiteetin.

Asennusvinkkejä ja yleisiä välttämättömiä virheitä

Täysin kierteitetyt tangot on helppo asentaa, mutta kourallinen toistuvia virheitä selittää useimmat kenttävirheet.

Leikkaus ilman purseenpoistoa. Leikattu pää, jossa on purse tai puristettu kierre, ei tartu mutteriin puhtaasti. Puhdista leikatut päät aina viilalla tai hiomakoneella ja aja lanka takaisin muotilla, jos leikkaus on tehty terällä, joka vääristi lankaprofiilia. Mutterin pakottaminen vaurioituneeseen kierteeseen aiheuttaa kiertymistä ja tekee myöhemmästä purkamisesta vaikeaa tai mahdotonta.

Alikiristys jousitussovelluksissa. Kierretangot yläripustuskäytössä – kattoritilät, kaapelihyllyt, valaistus – luota oikeaan mutterin kiristysmomenttiin, jotta puristuskuormitus säilyy tärinää vastaan. Liian kiristetut liitännät palautuvat vähitellen, erityisesti ympäristöissä, joissa LVI-laitteiden aiheuttama mekaaninen tärinä tai yläkerrosten jalkaliikenne. Käytä momenttiavainta tai kalibroitua iskuväännintä ja levitä kierrelukitusseosta kohtaan, jossa on odotettavissa tärinää.

Ruostumattomasta teräksestä valmistettujen kokoonpanojen juuttumisenestotoimintojen väliin. Ruostumattomasta teräksestä valmistetut kierteet ovat alttiita ryppyille – ruostumattomalle teräkselle sen korroosionkestävyyttä antava oksidikerros lisää myös yhteenliittyvien ruostumattomien kierteiden välistä kitkaa vääntömomentin vaikutuksesta. Kun ryöstö alkaa, mutteri takertuu ja sauva on leikattava pois. Levitä ruostumattomiin kierteisiin molybdeenidisulfidia tai PTFE-pohjaista takertumisenestoainetta ennen kokoamista ja kiristä hitaasti käsin ennen vääntömomentin käyttöä.

Väärän mutterin käyttö. Suuren kuormituksen rakenne- ja painesovelluksissa mutterin on oltava mitoitettu vastaamaan tankoa. A193 B7 -tangon tavallinen kuusiomutteri irtoaa ennen kuin sauva antaa periksi – vikatila on mutterissa, ei tangossa, eikä kokoonpano anna varoitusta ennen kuin se päästää irti. Määritä raskaat kuusiomutterit sopivaan ASTM A194 -luokkaan kaikille erittäin lujalle tankokokoonpanolle.

Lämpölaajenemisen huomioiminen korkean lämpötilan palvelussa. Sähköntuotanto- ja petrokemian sovelluksissa, joissa tangot toimivat korotetuissa lämpötiloissa, kokoonpanon on mukauduttava lämpölaajenemiseen. Kiinteät liitännät ilman laajenemisvaraa aiheuttavat tangon taivutusjännitystä järjestelmän lämmetessä. Tutustu soveltuviin teknisiin standardeihin liikuntasaumojen vaatimuksista, kun määrität täysin kierretankoja korkean lämpötilan huoltoon.
