B7-kierretanko öljylle ja kaasulle: ASTM A193 -luokan tekniset tiedot ja valintaopas

Korkeapaineisen öljyputken laippaliitos ei katkea varoituksella. Paineen muodostuminen, lämpötilasyklit, syövyttävät materiaalit koskettavat kaikkia pintoja – ja kun kiinnitin ei toimi kunnolla, seuraukset ovat välittömiä ja vakavia. Tästä syystä öljyn ja kaasun, petrokemian ja sähköntuotannon insinöörit ja hankintatiimit eivät tavoita tavallisia hiiliteräksisiä kierretankoja määritellessään kriittisiä ruuviliitoksia. He määrittelevät ASTM A193 Arvosana B7 kierretangot ja pultit – ja ovat tehneet niin jo vuosikymmeniä, koska materiaali ansaitsee spesifikaation joka kerta.

Tässä artikkelissa kerrotaan, mikä tekee B7:stä korkeapainekiinnityksen oletusvaihtoehdon, missä sitä käytetään öljyn ja kaasun arvoketjussa, miten sitä verrataan vaihtoehtoisiin laatuihin ja mitä on tarkistettava ennen massahankintatilauksen tekemistä.

Miksi vakiokierretangot eivät kestä öljyn ja kaasun käyttöolosuhteita

Useimmat teollisuuden kierretangot on valmistettu vähähiilisestä tai keskihiilestä teräksestä ja ne toimivat luotettavasti kuivissa, keskilämpöisissä ympäristöissä – rakennuskehykset, koneen kiinnikkeet, sähkökaapelihyllyjen tuet. Nämä ovat olosuhteita, joissa vetolujuus on vakio ja korroosio on hallittavissa sinkkipinnoitteella.

Öljy- ja kaasupalvelu on erilainen joka suhteessa. Kaivonpäälaitteet, putkilinjojen laipat ja paineastioiden pultit toimivat yli 400 °C:n lämpötiloissa. Hydrausreaktorien sisäiset paineet saavuttavat satoja baareja. Välineet – raakaöljy, jalostamoiden prosessikaasut, rikkivety, happamat kondensaatit – hyökkäävät pintoja jatkuvasti. Ja seuraus nivelvauriosta ei ole löysä hyllyn kiinnike; se on prosessivuoto, turvallisuushäiriö tai sammutus, joka maksaa satoja tuhansia dollareita päivässä.

Vakiohiiliteräs menettää vetolujuuden nopeasti yli 200°C:ssa, sitä ei ole luokiteltu paineastioiden käyttöön ja se syöpyy nopeasti ilman ajan myötä heikkenevää pintasuojausta. Nämä rajoitukset eivät ole hyväksyttäviä öljy- ja kaasupultituksissa. kierretanko- ja nastatuotteet on suunniteltu vaativiin teollisiin sovelluksiin ovat ainoa sopiva lähtökohta tälle palvelutyypille.

Mikä ASTM A193 Grade B7 on ja miksi se on alan oletusarvo

ASTM A193 on seosteräksestä ja ruostumattomasta teräksestä valmistettujen pulttimateriaalien hallitseva eritelmä korkean lämpötilan tai korkeapaineen huoltoon. Arvosana B7 on laajimmin käytetty laatu kyseisessä eritelmässä. Se tarkoittaa kromi-molybdeeniseosterästä - tyypillisesti AISI 4140 tai 4142 -, joka on karkaistu ja karkaistu lujuuden, sitkeyden ja lämmönkestävyyden tarkan yhdistelmän saavuttamiseksi.

Karkaisu- ja temperointiprosessi ei ole valinnainen viimeistely. Se on mekanismi, joka tarjoaa B7:n suorituskyvyn. Teräksen kuumentaminen austenisointilämpötilaan, nopea karkaisu öljyssä tai vedessä, sitten karkaisu kontrolloidussa alemmassa lämpötilassa jalostaa mikrorakennetta ja antaa ASTM-standardin vaatiman vetolujuuden, myötörajan ja sitkeyden. Ilman tätä käsittelyä sama seosteräs ei täyttäisi eritelmiä.

Kovuuden maksimi on yhtä tärkeä kuin minimi. Rajoituskovuus 35 HRC:ssä säätelee herkkyyttä vetyhaurastumiselle ja jännityskorroosiohalkeilulle – vikatilat, joilla on merkitystä ympäristöissä, jotka sisältävät vetyä tai märkää rikkivetyä. Saadaksesi täydellisen yleiskatsauksen määrittelykehyksestä, tekniset ohjeet ASTM A193 -pulttimateriaalien luokituksista tarjoaa hyödyllistä kontekstia arvosanan kattamiseen ja historialliseen taustaan.

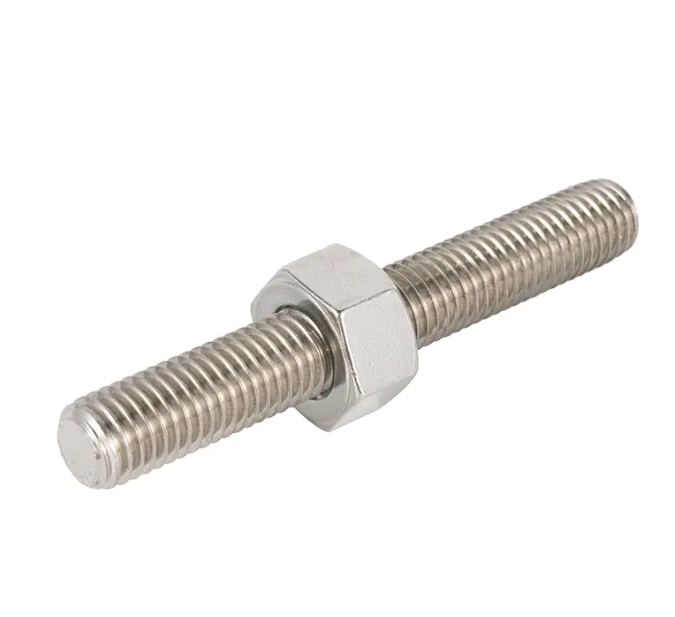

Meidän ASTM A193 B7 kierretangot on sertifioitu korkeapainehuoltovaatimuksiin valmistetaan täydellisten spesifikaatioiden mukaisesti ja materiaalitestausraportit ovat saatavilla tuotantoerää kohti.

Tärkeimmät sovellukset: Missä B7-pultit on määritelty öljyssä ja kaasussa

B7-kierretangot ja -pultit näkyvät koko öljyn ja kaasun arvoketjussa alkupään porauslaitteista loppupään jalostamoiden käsittelyyn. Yhteinen lanka on aina sama: korkea paine, kohonnut lämpötila tai aggressiivinen kemikaalialtistus – yleensä kaikki kolme samanaikaisesti.

Putkilinjan laippaliitännät

Jokainen korkeapaineisen öljy- tai kaasuputken laippaliitos on mahdollinen vuotokohta. B7-pultit, jotka on yhdistetty ASTM A194 Grade 2H raskaiden kuusiomuttereiden kanssa, ovat vakiokiinnitysjärjestelmä ASME B16.5 -laippoihin luokissa 600, luokan 900 ja sitä korkeammissa. Yhdistelmä tuottaa pulttikuorman, joka tarvitaan tiivisteen tasaiseen asettamiseen ja tiivisteen ylläpitämiseen paineen ja lämpötilan jaksotuksella putkilinjan käyttöiän ajan.

Paineastiat ja hydrausreaktorit

Jalostamoiden hydrausreaktorit toimivat vedyn osapaineissa, jotka voivat olla 200 baaria tai enemmän, yli 300 °C:n lämpötiloissa. Reaktorin laipat tiivistävän pultin on säilytettävä kiristysvoima lämpötilassa ilman virumisrelaksaatiota, joka avaa liitoksen. B7:n myötölujuuden säilyvyys korkeissa lämpötiloissa – huomattavasti parempi kuin tavallinen hiiliteräs – tekee siitä ASME:n osan VIII aluskoodien tämän palvelun määritellyn materiaalin.

Kaivon laitteet ja jakotukkien liitännät

Kaivon kärjessä joulukuusikokoonpanot ja jakotukin liitokset ovat pulttiliitoksia, joiden on kestettävä kaivon reiän painetta kaivon koko tuotantoiän ajan. B7-pultit tarjoavat vetokapasiteetin API 6A- ja ASME-luokitelluille laitteille samalla, kun ne säilyttävät mittavakauden laajoissa lämpötilan vaihteluissa pinnan ympäristön ja tuotetun nesteen lämpötilan välillä.

LNG:n kryogeeninen infrastruktuuri

LNG:n varastointi- ja siirtolaitteet asettavat päinvastaisen haasteen: äärimmäisen kylmän kuumuuden sijaan. Standardi B7-seosteräs menettää iskunkestävyyden pakkasessa, minkä vuoksi LNG-sovellukset vaativat eri laatua. Näistä palveluistamme ASTM A320 L7 kierretangot on sertifioitu kryogeeniseen ja matalan lämpötilan huoltoon ovat oikeat tekniset tiedot – suunniteltu iskunkestävyysvaatimuksiin, joita B7 ei täytä.

B7 vs. vahvat vaihtoehdot: oikean luokan valinta

B7 on oikea valinta useimpiin korkeapaineisiin öljy- ja kaasupultituksiin, mutta se ei ole oikea valinta kaikkiin sovelluksiin. Ymmärtäminen, milloin versio tai vaihtoehto on määriteltävä, estää sekä alimäärittelyn että tarpeettomat kustannukset.

B7 vs. Grade 8 (A354 BD)

A354 Grade BD:n vetolujuus on suurempi kuin B7 – vähintään noin 150 ksi vs. 125 ksi – ja se on standardi autojen alustalle ja raskaille rakennesovelluksille ympäristön lämpötiloissa. Tärkein ero on lämmönkestävyys. B7 säilyttää merkityksellisen lujuuden noin 450 °C:seen asti; Luokan 8 seosteräs ei. Öljy- ja kaasulaipallisessa kunnossapidossa korkeissa lämpötiloissa B7 on oikea määritys vetolujuusvertailusta huolimatta. Luokka 8 soveltuu ympäristön lämpötilassa tapahtuvaan rakennepultaukseen, jossa suurin staattinen lujuus on suunnittelurajoite.

B7 vs. B7M (happamat palveluympäristöt)

B7M on matalamman kovuuden variantti samasta seoksesta, joka on valmistettu enintään 22 HRC:hen B7:n 35 HRC:n sijaan. Alempi kovuus vähentää merkittävästi herkkyyttä sulfidijännityshalkeilulle (SSC) märkää rikkivetyä sisältävissä ympäristöissä – NACE MR0175/ISO 15156:ssa "happamaksi palveluksi" määritelty tila. Jos putkisto tai alus käsittelee hapanta raakaöljyä tai kaasua, joka sisältää H₂S:ää vesifaasissa, vaadittu määritys on B7M, ei standardi B7. Kompromissi on pienempi veto- ja myötölujuus, mikä vaikuttaa liitoksen suunnitteluun. Standardi B7 ei ole hyväksyttävissä määritellyille happamille palveluille; kovuuskatto on liian korkea.

B7 vs. B16 (yli 450 °C)

Sovelluksissa, jotka ylittävät B7:n lämpötilakaton – tietyt reformointireaktorit, höyrytulistimen laipat ja korkean lämpötilan sähköntuotantopultit – ASTM A193 B16 (kromi-molybdeeni-vanadiiniseos) säilyttää lujuuden lämpötiloissa, joissa B7 alkaa rentoutua. B16:lla on huomattava kustannuspalkkio ja se on erikoislaatuinen; tarkista todellinen käyttölämpötila suunnittelukoodin vaatimusten mukaisesti ennen päivitystä.

Pintakäsittelyt, jotka pidentävät käyttöikää aggressiivisissa ympäristöissä

B7:n seosteräskoostumus tarjoaa erinomaisen mekaanisen suorituskyvyn, mutta vaatimattoman luontaisen korroosionkestävyyden. Offshore-lautoilla, rannikon jalostamoissa, kemiankäsittelyympäristöissä ja kaikissa syklisessä kosteudelle altistuvissa palveluissa pintakäsittely on ensisijainen tekijä kiinnitinkokoonpanon huoltovälissä ja kokonaiskäyttöiässä.

Dacromet-pinnoite

Dacromet on B7-nastojen spesifikaatiokäsittely vaativissa korroosioympäristöissä. Pinnoite – vesipohjainen sinkki-alumiinihiutalejärjestelmä, joka on kovettunut noin 300 °C:ssa – tarjoaa 500–1 000 tuntia neutraalin suolasumun keston standardoiduissa testeissä, mikä ylittää merkittävästi galvanoitua sinkkiä. Kriittisesti Dacromet käytetään ilman sähkökemiallisia prosesseja, mikä tarkoittaa, ettei vedyn absorptiota eikä vedyn haurastumisen riskiä. Tällä on merkitystä lujilla B7-kiinnikkeillä, joissa haurastuminen on huolenaihe. Kalvonpaksuus 8–12 mikronia mahdollistaa pinnoitettujen kierteiden pysymisen toleranssiluokissa ilman kuumasinkityksen edellyttämää ylimitoitettua kierrettä.

PTFE-pintamaali

Dacrometin päälle levitetty PTFE-kerros korjaa kierteiden kitkaongelman, joka aiheuttaa vääntömomentin hajoamista halkaisijaltaan suurien pulttipulttikokoonpanojen asennuksen aikana. Tasainen kitkakerroin kaikissa nastoissa monipulttisessa laippakuviossa on olennainen, jotta saavutetaan tasainen tiivisteen istukkajännitys – vuotottoman liitoksen perusta. PTFE-pintamaali vähentää myös halkaisijaltaan suurien (M27 ja sitä suurempien) nastojen naarmujen riskiä, ​​kun asennusmomentit ovat suuret.

Sinkkipinnoitus

Galvanoitu sinkki tarjoaa riittävän suojan B7-vavoille kohtuullisessa sisä- tai suojatussa ulkoympäristössä. Sitä ei ole määritelty offshore-palveluihin, rannikkotiloihin tai ympäristöihin, joissa on kemikaaliroiskeita. Tärkein etu on hinta ja saatavuus; Sinkitty B7 on taloudellinen valinta yleiskäyttöisiin lujiin teollisuussovelluksiin, joissa asennusympäristö ei ole aggressiivinen.

Hankinnan tarkistuslista: Mitä on tarkistettava ennen B7-kierretankojen tilaamista

B7-kierretangot säänneltyä painelaitteiden huoltoa varten edellyttävät dokumentaatiota ja todentamista, jotka ylittävät mitta- ja silmämääräisen tarkastuksen. Seuraava tarkistuslista heijastaa öljyn ja kaasun, petrokemian ja sähköntuotantosovellusten hankinnan vähimmäislaatuvaatimuksia.

• Tehdastestitodistukset (MTC) standardin EN 10204 3.1 tai 3.2 mukaan: Vahvista tilauksessasi käytetyn materiaalin ominaislämmön kemiallinen koostumus ja mekaaniset testitulokset. B7 ilman sertifioitua MTC:tä ei ole hyväksyttävä kriittiseen huoltoon. Todistuksessa olevan lämpönumeron on johdettava fyysiseen tuoteerään.
• Kovuustestin tiedot: Varmista, että lämpökäsittely saavutti tavoitealueen (tyypillisesti 26–35 HRC standardille B7) ja ettei yksikään kappale ylitä 35 HRC:tä. Kovuusmaksimin ylittäminen on ensisijainen riskitekijä jännityskorroosiohalkeilulle käytössä.
• Kierremitan tarkastus: Varmista, että pinnoitetun kierteen mitat pysyvät määritetyn toleranssiluokan sisällä (6g metriselle, 2A yhtenäiselle tuumalle) minkä tahansa pintakäsittelyn jälkeen. Dacromet pitää langat toleranssin sisällä; Kuumasinkitys ei tyypillisesti onnistu ilman pinnoituksen jälkeistä kierteen ajamista.
• Mutterin pariliitoksen vahvistus: B7-tangot on paritettava ASTM A194 Grade 2H raskaiden kuusiomutterien kanssa täysimittaista käyttöä varten. Meidän raskaat kuusiomutterit erittäin lujalle tanko- ja pulttiasennelmille on saatavana vastaavina kierrestandardeina ja pintakäsittelyinä täydellisen kokoonpanoyhteensopivuuden varmistamiseksi.
• Suolasumutestin tiedot: Pyydä Dacromet- tai muita erikoispinnoitteita varten kolmannen osapuolen tai yrityksen sisäisiä suolasuihkutestituloksia, jotka vahvistavat, että pinnoitejärjestelmä täyttää sovitut korroosionkestävyysvaatimukset ennen toimitusta.
• Langan standardi- ja mittatiedot: Vahvista metrinen (ISO, DIN 975/976) tai tuumasarja (ASME B18.31.3) kierre, nimellishalkaisija, nousu ja pituus. Ilmoita paineastiahuoltoa varten soveltuva suunnittelukoodi (ASME Section VIII, EN 13445), jotta toimittaja voi vahvistaa mittojen noudattamisen laippaliitoksen pultin pituusvaatimusten mukaisesti.
• Mukautettu pituus ja OEM-ominaisuus: Suurissa projekteissa, joissa pultin pituusvaatimukset ovat tasaiset, valmiiksi leikattujen tankojen tilaaminen vähentää valmisteluaikaa ja materiaalihukkaa. Vahvista vähimmäistilausmäärät poikkeaville pituuksille ja tarjoaako valmistaja OEM-tuotantoa piirustuksiin tai näytteisiin erikoisgeometriavaatimuksia varten.

B7-kierretankojen ja -pulttien hankkiminen valmistajalta, jolla on integroitu tuotantokyky – kylmäpää, kierteiden valssaus, lämpökäsittely ja pintakäsittely yhdessä laadunhallintajärjestelmässä – takaa kriittisten palvelusovellusten vaatiman jäljitettävyyden ja erän johdonmukaisuuden. Tavallisten kaupallisten sarjojen ulkopuolisissa eritelmissä räätälöity valmistuskyky on ratkaiseva tekijä, pystyykö toimittaja todella toimittamaan sen, mitä tekniset tiedot vaativat.
