Kuinka hylsyn geometria määrittää kuusikulmaisten kantaruuvien todellisen vääntömomentin
Vääntömomentin siirron etu kuusiokoloruuvit uritetut tai Phillips-päälliset kiinnikkeet ovat hyvin tunnettuja, mutta tarkka mekanismi ymmärretään usein väärin. Kuusikulmaisessa hylsyssä jakoavain kytkee kaikki kuusi käyttöpintaa samanaikaisesti jakaen kohdistetun vääntömomentin koko koskettimen kehälle sen sijaan, että se keskittyisi yhteen tai kahteen pisteeseen. Tuloksena on dramaattisesti korkeampi vääntömomentin ja poikkileikkauksen suhde: M8-kantainen kantaruuvi voidaan tyypillisesti kiristää täyteen kestävään kuormitukseensa ilman vetoluistoa, mikä on fyysisesti mahdotonta vastaavalla ristiin upotetulla kannalla.
Istuimen syvyys on kriittinen, mutta usein huomiotta jäävä muuttuja. ISO 4762 määrittelee hylsyn vähimmäissyvyyden kullekin halkaisijalle, mutta minimiin valmistetuilla pulteilla on taipumus näyttää progressiivinen avaimen pyöristys toistuvissa korkean vääntömomentin jaksoissa. Auto- ja rakennuskonesovelluksissa 1,0–1,1 × kierteen nimellishalkaisijan syvyys on käytännöllinen tavoite pulteille, joita kiristetään toistuvasti. klo Shanghai Soverchannel Industrial Co., Ltd. , pistorasian geometriaa pidetään vähimmäismittatoleransseina tiukemmissa mittatoleransseissa erityisesti sovellusten tukemiseksi, joissa toistuva purkaminen ja uudelleenkokoonpano on osa huoltoprotokollaa.
Myös pistorasian viistekulmalla on merkitystä. 45°:n sisäänvientiviiste ohjaa kuusioavaimen kytkentään puristumatta hylsyn seiniin, mikä pidentää sekä työkalun että kiinnittimen käyttöikää automatisoiduissa kokoonpanoympäristöissä. Pultit, joissa on terävät, viistoimattomat hylsyläpiviennit, ovat alttiimpia kosketuspinnan naarmuuntumiselle – varsinkin kun avain ja hylsy ovat molemmat karkaistua terästä – ja tämä ilmenee hylsyn asteittaisena laajenemisena, joka lopulta aiheuttaa vääntömomentin vaikutuksen alaisena.
Luokan 12.9 kuusiokoloruuvit: käytännön rajat ja asennuksen sudenkuopat
Grade 12.9 on korkein standardi ominaisuusluokka metrisille kantakantaisille ruuveille, joiden vetolujuus on vähintään 1220 MPa ja kestävä kuorma, joka sallii esijännityksen, joka ylittää ne, jotka voidaan saavuttaa millä tahansa samankokoisella alemman luokan kiinnikkeellä. Käytännössä 12,9:n pultin käyttäminen sen kestävällä kuormituksella tai sen lähellä aiheuttaa kuitenkin riskejä, jotka insinöörit usein aliarvioivat.
Vetyhaurastuminen on vakavin huolenaihe. Galvanointiprosessit, joita käytetään koristeellisten tai korroosionsuojapinnoitteiden levittämiseen erittäin lujalle teräkselle, voivat viedä atomivetyä teräshilaan. Kovuustasolla 12,9 (39–44 HRC) teräs on herkkyysalueella, jossa vedyn aiheuttama viivästynyt murtuminen voi tapahtua tunteja tai jopa päiviä asennuksen jälkeen – jännitystasoilla, jotka ovat selvästi materiaalin nimellisen vetolujuuden alapuolella. Tästä syystä ISO 4042 vaatii paistamista (dehydrausta) neljän tunnin kuluessa pinnoittamisesta kiinnittimille, joiden kovuus on yli 34 HRC, ja miksi monet OEM-spesifikaatiot kieltävät kokonaan 12,9-luokan pulttien galvanoinnin ja vaativat sen sijaan sinkkihiutalepinnoitteita.
Kierteen kiinnittymispituus on yhtä kriittinen 12,9-luokassa. Mitä suurempi pultin vetolujuus suhteessa kierrereiän materiaaliin, sitä enemmän kierrekiinnitystä tarvitaan estämään kierteen irtoaminen ennen pultin murtumista. Alumiinikoteloissa – yleisissä auto- ja ilmailuteollisuudessa – 12,9 pultin minimikiinnitys on tyypillisesti 1,5 × nimellishalkaisija, ja suunnittelijat määrittävät usein 2,0 × turvamarginaaliksi. Saman 12,9:n pultin käyttäminen alumiinivalussa, joka suunniteltiin 10,9-kiinnikkeen ympärille ilman kiinnityspituuden tarkistamista, on suoraviivainen reitti irrotettuihin kierteisiin.
Materiaalin valinta teräksen lisäksi: Milloin ruostumattomasta tai metalliseoksesta valmistetut kantaruuvit on määritettävä
Hiiliteräksiset kuusiokoloruuvit hallitsevat markkinoita volyymin suhteen, mutta on olemassa hyvin määritellyt sovellusrajat, joissa muut materiaalit ovat oikea suunnitteluvaihtoehto päivitysvaihtoehdon sijaan. Näiden rajojen ymmärtäminen estää sekä ylimäärittelyn (maksaminen korroosionkestävyydestä, jota ympäristö ei vaadi) että alimäärittelyn (korroosiosta tai lämpöhajoamisesta johtuvat kenttävirheet).
| Materiaali | Max vetolujuus | Avainominaisuus | Suositeltu sovellus |
| Hiiliteräs (Gr. 12.9) | ≥1220 MPa | Korkein esijännitys, kustannustehokas | Kuivat, sisätilat auto- ja konekokoonpanot |
| Ruostumaton teräs A2-70 | ≥700 MPa | Yleinen korroosionkestävyys | Elintarvikkeiden käsittely, sisäilman kosteat ympäristöt |
| Ruostumaton teräs A4-80 | ≥800 MPa | Kloridinkestävyys (Mo-laakeri) | Meri, kemiallinen käsittely, rannikkoinfrastruktuuri |
| Seosteräs (Ni-Cr-Mo) | 1300-1500 MPa | Korkea väsymiskestävyys, korkea lämpötila | Moottoriurheilu, raskas diesel, voimantuotanto |
| Titanium Grade 5 (Ti-6Al-4V) | ≥895 MPa | Painokriittinen, erinomainen korroosionkestävyys | Ilmailu, korkean suorituskyvyn autot, lääketieteelliset laitteet |
Sekä hiiliteräksisten kiinnikkeiden toimittajana että ruostumattomien terästen kiinnittimien toimittajana Shanghai Soverchannel Industrial Co., Ltd. toimittaa kuusiokoloruuveja kaikkiin näihin materiaaliperheisiin Nantong Jinzhai Hardware Co., Ltd:n tuotantokannasta. kuten moottoriurheilu ja sähköntuotanto voivat määrittää tarkat kemialliset ikkunat sen sijaan, että hyväksyisivät lähimmän vakioluokan.
Uppotettu vs. napinpää vs. kannen pää: oikean hylsyn ruuvipään muodon valitseminen kokoonpanoa varten
Sylinterimäinen kannen pää on oletusmuoto kuusiokoloruuville ja käsittelee suurimman osan teollisista sovelluksista, mutta pään muodon valinnalla on todellisia toiminnallisia seurauksia – ei vain esteettisiä. Väärän pään muodon valinta voi heikentää kiinnitystehoa, aiheuttaa häiriöongelmia tai tehdä purkamisesta tuhoisaa rutiininomaisen sijaan.

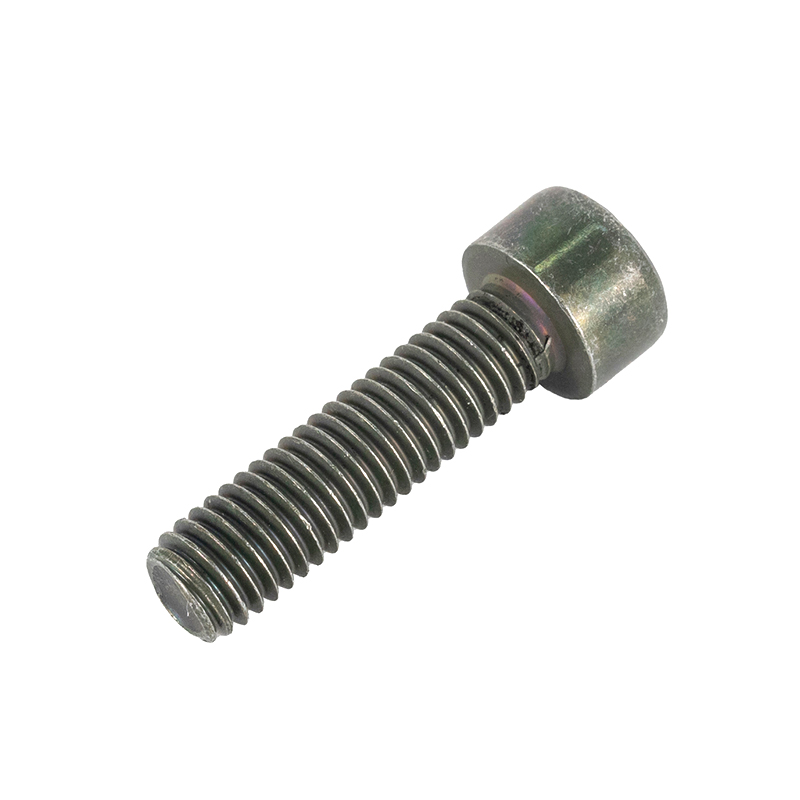

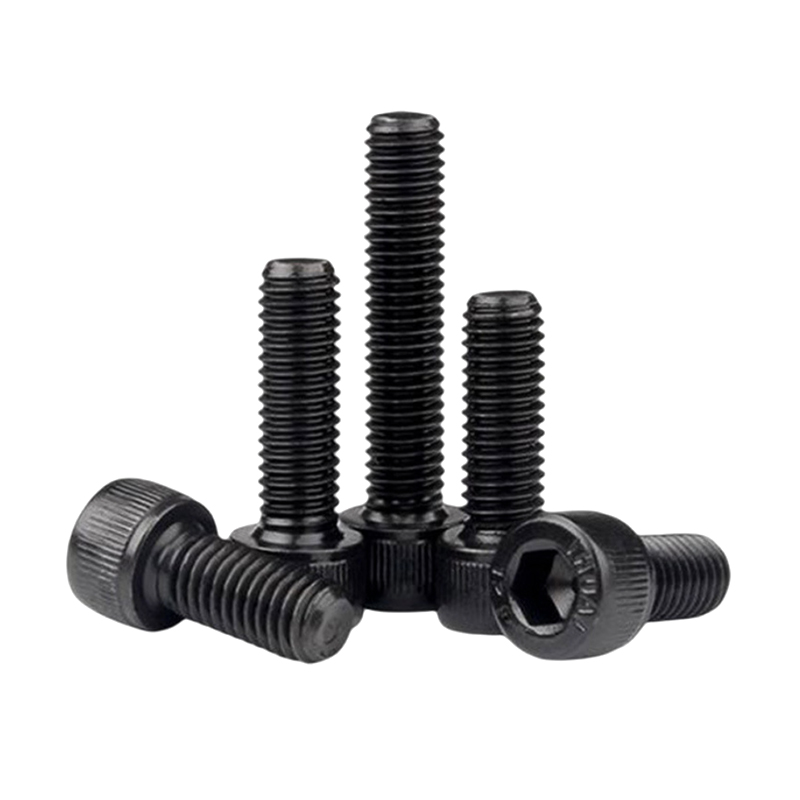

- Kannen pää (ISO 4762): Vakiolomake. Korkea, sylinterimäinen pää tarjoaa syvimmän istukan ja suurimman vääntömomentin. Suhteellisen pieni laakeripinta (ulkohalkaisija noin 1,5 × kierteen halkaisija) keskittää puristuskuorman, mikä tekee siitä sopivan teräs-teräs-liitoksiin, mutta saattaa aiheuttaa upotusongelmia pehmeissä materiaaleissa, kuten alumiinissa tai muovissa ilman aluslevyä.

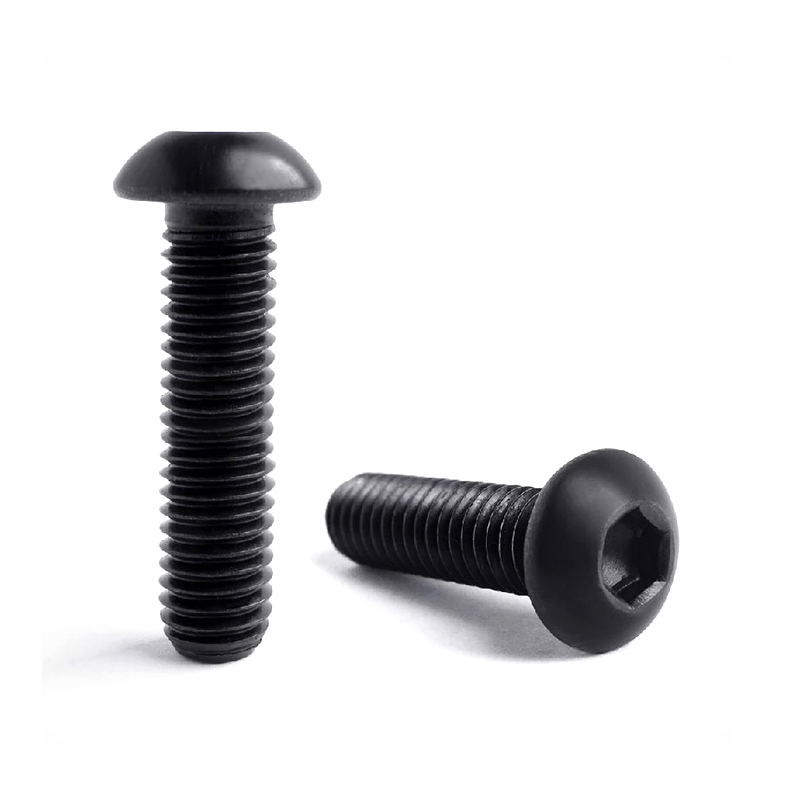

- Painikkeen pää (ISO 7380): Matalaprofiilinen kupukanta lisää laakerin pinta-alaa merkittävästi kannen päähän verrattuna, mikä vähentää pintapainetta pehmeissä liitoksissa. Istunnon syvyys on matalampi kuin saman halkaisijan omaavalla kannen päällä, joten suurin saavutettava vääntömomentti on pienempi – tyypillisesti 60–70 % vastaavasta kannen päästä. Soveltuu sovelluksiin, joissa puristuskuorma on kohtalainen ja tasainen tai lähes tasainen ulkonäkö on toivottavaa.
- Upotettu pää (ISO 10642): Mukana oleva 90°:n kulma (tai 60° joissakin DIN-standardeissa) asettuu täysin yhteensopivaan upotukseen, jolloin saadaan todella tasainen ulkopinta. Liitos luottaa kartiomaiseen istuinpintaan aksiaalisen puristusvoiman luomiseksi, mikä tekee upotusgeometrian tarkkuudesta kriittistä – yhteensopimattomat kartiokulmat aiheuttavat kuormituksen keskittymistä vanteeseen tai kärkeen sen sijaan, että se jakautuisi koko kartion kosketuspinnalle.
- Matala pää / ohut pää: Käytetään paikoissa, joissa nivelpinnan yläpuolella oleva aksiaalinen tila on voimakkaasti rajoitettu, kuten laakeripesien tai liukumekanismien sisällä. Alennettu pään korkeus vähentää luonnostaan hylsyn syvyyttä ja siten maksimaalista käyttömomenttia; Nämä ovat suunnittelun kompromisseja, eikä niitä tule korvata hattupääsovelluksella varmistamatta, että alennettu vääntökapasiteetti edelleen täyttää liitoksen esijännitysvaatimuksen.
Kierteen lukitus kuusiokantorauveissa: kemialliset liimat, mekaaniset insertit ja vallitsevat vääntömomenttivaihtoehdot
Tärinälöysäys on todellinen vikatila mille tahansa kiinnikkeelle dynaamisessa ympäristössä, ja autoissa, koneissa ja teollisuudessa käytettävät kuusiokoloruuvit eivät ole poikkeus. Lukitusmenetelmän valinta vaikuttaa kokoonpanon vääntömomenttiin, purkamismenettelyyn, uudelleenkäytettävyyteen ja kustannuksiin – joten kierteiden lukitusstrategian määrittäminen edellyttää kunkin vaihtoehdon kompromissien ymmärtämistä sen sijaan, että ottaisit oletusarvoisesti käyttöön kokoonpanolinjalla jo käytössä olevat vaihtoehdot.
Kemiallinen liimalukitus (anaerobinen lankalokero)
Kierteisiin ennen asennusta kiinnitetyt anaerobiset liimat kovettuvat ilman happea, kun liitos on tehty. Matalat lujat mahdollistavat purkamisen tavallisilla työkaluilla; keskilaatuiset vaativat lämpöä (yleensä 200–250 °C) sidoksen katkaisemiseksi purkamista varten; lujat lujat ovat tehokkaasti pysyviä. Keskeinen rajoitus on, että liimalukitus ei ole yhteensopiva passiivisten tai fosfaattipäällystettyjen kiinnittimien kanssa joissakin formulaatioissa – pinnoitteen kemia estää kovettumisen. Valmiiksi levitetty mikrokapseloitu kierrelukko (kosketuskuiva pelletit kierteissä) välttää tämän ongelman, ja sitä käytetään laajasti OEM-autotuotannossa kriittisten osakokoonpanojen kuusiokoloruuveille.
Vallitsevat vääntömomenttimutterit ja nailoninset vaihtoehdot
Sovelluksissa, joissa ruuvit kierretään mutteriin kierrereiän sijaan, nailonsisäiset lukkomutterit (ISO 7042) tarjoavat luotettavan tärinänkestävyyden mekaanisten häiriöiden vuoksi. Nailonkaulus muuttaa muotoaan ruuvin kierteen ympärillä, jolloin syntyy kitkavoimainen vääntömomentti, joka vastustaa pyörimistä sekä kiristys- että irrotussuunnassa. Rajoitus on lämpötila: nailonpalat alkavat pehmetä noin 120 °C:n yläpuolella, mikä tekee niistä sopimattomia pakokaasun vieressä oleviin tai korkean lämpötilan voimansiirtosovelluksiin.
Hammaslaippa ja kiilalukituslevyt
Kiilalukitusaluslevyjärjestelmät (kaksi aluslevyä, joissa on vastakkaiset nokkapinnat ja säteittäiset hammastukset) ovat luotettavin mekaaninen lukitusmenetelmä kuusiokoloruuveille tärinäpitoisissa ympäristöissä. Nokkageometria tarkoittaa, että kiinnittimen on kuljettava ylämäkeen löystyäkseen ja muuntaa tärinän aiheuttama pyörimisliike lisäaksiaaliseksi puristusvoimaksi sen vapauttamisen sijaan. Nämä järjestelmät lisäävät komponenttien määrää ja kustannuksia, mutta ovat ensisijainen ratkaisu rakennuskoneiden ja raskaiden dieselvoimansiirtojen turvallisuuden kannalta kriittisille kiinnikkeille.
Upotetun pään kiinnikkeiden standardointi: Miksi ISO-, DIN- ja ASME-määritykset eroavat ja milloin sillä on merkitystä
Kuusiokoloruuveja säätelevät useat päällekkäiset kansainväliset standardit, ja niiden väliset erot ovat riittävän pieniä aiheuttamaan vaarallista sekaannusta. Insinööri, joka määrittelee "ISO 4762 M10 × 30 Grade 12.9" ja vastaanottaa DIN 912:n mukaan valmistetun osan, saa toiminnallisesti vastaavan kiinnikkeen useimmissa mitoissa – DIN 912 on suurelta osin harmonisoitu standardiin ISO 4762. Mutta sama oletus ei päde kaikissa kansainvälisissä standardiperheissä, jotka ovat ymmärtämisen arvoisia.
- ISO 4762 vs. ASME B18.3: Amerikkalaisen tuuman sarjan kantaruuvit käyttävät eri pään korkeutta ja kantakokoa kuin metrisissä ISO-ruuveissa, joilla on nimellisesti vastaava halkaisija. ¼-20 ASME B18.3 -ruuvia EI voi vaihtaa M6 ISO 4762 -ruuviin – kierteen nousu, pään mitat ja hylsyn koko vaihtelevat. Sekametriset/tuumatyökalut ovat yleinen pistorasian nokkavaurioiden lähde korjausympäristöissä.
- Langan toleranssiluokka: ISO 4762 määrittelee 6H/5g kierteen toleranssiluokan kantakantaruuveille, kun taas jotkut kansalliset standardit sallivat 6H/6g. Ero on marginaalinen vähäkuormitteisissa sovelluksissa, mutta olennainen sovitettaessa tarkkuuskalvattuja reikiä tai käytettäessä alumiinisia kierresisäkkeitä.
- Pintakäsittelymerkinnät: ISO-ominaisuusluokkamerkinnät (10.9, 12.9) ovat pakollisia ruuveissa M5 ja suuremmissa. DIN 912:ssa käytettiin historiallisesti samaa merkintäjärjestelmää, mutta jotkin alemman tason toimittajien kotimaassa valmistetuista kiinnikkeistä jättävät kokonaan pois laatumerkinnät – välitön punainen laatumerkki, joka viittaa siihen, että erä ei ole läpäissyt luokan vaatimaa lämpökäsittelyä ja mekaanista testausta.
- Epätyypilliset kokoonpanot: Kun ISO tai ASME eivät kata vaadittua geometriaa – kuten erikoispitkä hylsyruuvi, jossa on halkaisijaltaan pienempi varsi painonsäästöä varten – osa on määritelmän mukaan ei-standardi mukautettu kiinnike. Shanghai Soverchannel Industrial Co., Ltd. on erikoistunut juuri tälle alueelle ja suunnittelee ja valmistaa kuusiokoloruuveja asiakkaan määrittelemien piirustusten mukaan, jotka eivät kuulu julkaistuihin standardeihin.
Piilotettu asennus tarkkuusasennuksiin: Toleranssit ja suunnittelusäännöt vastataskuille
Yksi kuusiokoloruuvien tärkeimmistä eduista on kyky asentaa ne kokonaan upotettuna vastaporatettuun reikään, mikä eliminoi mahdolliset ulkonemat liitospinnan yläpuolella. Tämä on kriittistä liukuliitännöissä, esteettisissä ulkopaneeleissa ja ahtaassa tilassa. Mutta vastaporauksen geometria on suunniteltava oikein – sen vääristäminen tuottaa yhden kolmesta tuloksesta: ruuvin pohjat vastaporauksen pohjassa ennen kuin kierteet puristavat liitoksen kokonaan, pää istuu ylpeänä pinnasta riittämättömän poraussyvyyden vuoksi tai porauksen halkaisija on liian lähellä pään halkaisijaa ja aiheuttaa häiriöitä asennuksen aikana.
ISO 4762 -kantaruuvien vakiomitat noudattavat erityisiä ohjeita:
- Vastareiän halkaisija: nimellisesti ruuvin pään halkaisija 0,3–0,5 mm välys (esim. M8:ssa, jonka kanta on 13,0 mm, 13,5 mm:n reiän halkaisija on vakiona)
- Vastaporauksen syvyys: pään korkeus 0,1–0,3 mm, jotta varmistetaan, että pää istuu alaspäin ilman, että se häiritsee porauksen pohjaa normaaleissa valmistustoleransseissa
- Läpivientireiän välys: varren välysreiän tulee olla sopivan kokoinen (yleensä nimellishalkaisija 0,3 mm M8:lle ja alle, 0,5 mm M10-M16:lle), jotta yhteensopivien osien välillä voi esiintyä pieniä kohdistusvirheitä
- Seinämän vähimmäispaksuus vastareiän ympärillä: alumiinikoteloissa vastareiän ulkoreunan ja minkä tahansa viereisen osan välisen seinän tulee olla vähintään 1,5 × vastareiän halkaisija, jotta vältetään jännityshalkeilu vääntömomentin käytön aikana
Shanghai Soverchannel Industrial Co., Ltd. tarjoaa mittakonsultointia osana räätälöityjen kiinnikkeiden kehityspalvelua – kun Nantong Jinzhai Hardware Co., Ltd.:n tuotantolinjoilla asiakkaat kohtaavat vastaporaukseen liittyviä kokoonpanoongelmia, suunnittelutiimi arvioi sekä kiinnittimen geometrian että asiakkaan reiän suunnittelun perimmäisen syyn tunnistamiseksi. Tämä integroitu T&K-, tuotanto- ja myyntimalli tarkoittaa, että ongelmanratkaisutuki on saatavilla samassa yhteyspisteessä kuin hankintasuhde.
