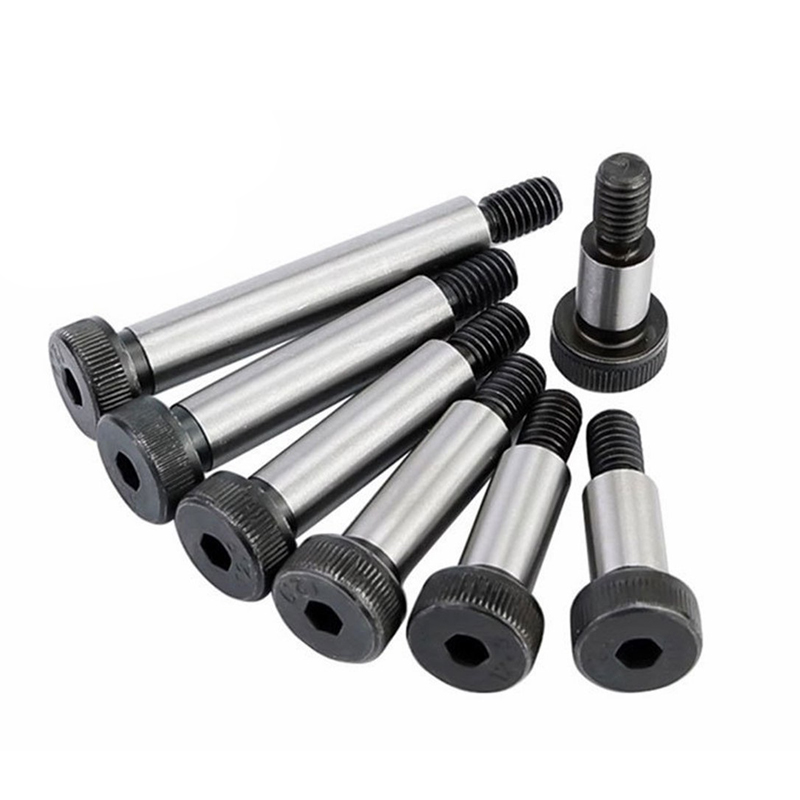

Olkapään halkaisijan toleranssi: Mitta, joka määrittää, toimiiko tarkkuusmuotti vai meneekö se
Tarkkuusmuoteissa ja ruiskumuoteissa olkapää a olkapääruuvi ei ole vain rakenteellinen ominaisuus - se on tarkkuustieto. Olkapään halkaisijan toleranssi määrää, kuinka tarkasti muotin komponentti voidaan sijoittaa ja kuinka toistettavasti se palaa tähän asentoon tuhansien jaksojen aikana. Alan käytäntö korkean tarkkuuden työkaluissa määrittelee olakkeen halkaisijat, jotka pidetään h6-toleranssissa (vain negatiivinen toleranssi, ei ylimitta), mikä 10 mm:n olakkeella tarkoittaa halkaisija-aluetta 9 991–10 000 mm. Tällä toleranssitasolla olkapää sopii kalvatettuun reikään häiriö- tai siirtymäsovituksella, joka eliminoi säteittäisen välyksen kokonaan.
Riittämättömän olkapäätoleranssin seuraukset ovat mitattavissa ja usein kalliita. Leimaussuuttimessa rajatappi, jossa on jopa 0,02 mm säteittäinen välys, mahdollistaa ohjatun komponentin siirtymisen sivusuunnassa jokaisen puristusiskun iskukuormituksen alaisena. Ajan mittaan tämä mikroliike laajentaa porausta, nopeuttaa sekä ruuvin että muottilohkon kulumista ja aiheuttaa lopulta mittapoikkeaman leimatussa osassa. Se, mikä alkaa toleranssimäärittelyongelmana, muuttuu tuotannon laatuongelmaksi ilman yhtäkään ilmeistä vikatapahtumaa diagnosoitavissa.
klo Shanghai Soverchannel Industrial Co., Ltd. , olkapään halkaisijan toleranssit tarkkuustyökalusovelluksissa pidetään vakiona h6:ssa, ja h5 on saatavilla asiakkaille, jotka vaativat tiukinta mahdollista sovitusta korkean syklin leimaussuulakkeissa ja puolijohdetyökaluissa. Yrityksen tuotantolaitos, Nantong Jinzhai Hardware Co., Ltd., käyttää lieriömäistä hiontaa viimeisenä olakkeen viimeistelynä sen sijaan, että sorvattaisiin yksin, mikä mahdollistaa alle mikronin pyöreyden ja halkaisijan tasaisuuden koko tuotantoerässä.
Olkapituuden tarkkuus ejektorin kiinnityssovelluksissa: Miksi ±0,05 mm ei ole tarpeeksi hyvä
Ruiskumuottien ejektorin pidikkeinä käytetyt olakeruuvit suorittavat toiminnon, joka eroaa olennaisesti kahta levyä yhdessä pitävästä kiinnittimestä. Olkapituus määrittää ejektorilevyn tarkan iskurajan – matkan, jonka ejektorin tapit kulkevat eteenpäin työntäen muotoillun osan ulos ontelosta. Jos olakkeen pituus on jopa 0,1 mm lyhyt, ejektorilevy pohjautuu ruuvin päähän ennen kuin ejektorin tapit saavuttavat suunnitellun etuasennon, jolloin osa jää osittain irti. Jos olkapää on saman verran pitkä, ejektorilevy ylittää suunnitellun pysäytysasennon, mikä saattaa taivuttaa ejektorin tappeja tai vaurioittaa ontelon pintoja.
Tästä syystä tarkkuusruiskuvalumuottien valmistajat määrittävät olkapään pituuden toleranssit ±0,025 mm tai tiukemmat ejektorin kiinnityssovelluksissa – huomattavasti tiukemmat kuin ±0,13 mm (noin ±0,005 tuuman) toleranssi, jonka monet olkapääruuviluettelot julkaisevat nimellistoleranssina. Ero on tärkeä hankinnassa: luettelon toleranssin mukainen ruuvi ei välttämättä ole muotin toimintavaatimusta vastaava ruuvi.
Ejektorin pidikkeinä käytetyillä olkapääruuveilla on myös erottuva kuormituskuvio: olakkeeseen kohdistuu puhdasta puristavaa aksiaalista kuormitusta jokaisen ulostyöntöiskun lopussa, joka välittyy olakkeen pään ja ejektorilevyn välisen rengasmaisen kosketuspinnan yli. Tämän päätypinnan pinnan tasaisuus ja kohtisuora olakeakseliin nähden vaikuttavat siis suoraan siihen, kuinka tasaisesti kuorma jakautuu pidikekuvion poikki. Epätasainen kuorman jakaminen kiinnitysruuvisarjan välillä on perimmäinen syy ejektorilevyn kaatumiseen, mikä aiheuttaa epäyhtenäisiä ejektorin tappien ulkonemien korkeuksia ja vaihtelevia osien ulostyöntöjä.
Materiaali- ja lämpökäsittelyvalinnat olkapääruuveille korkean kuormituksen ja tärinän ympäristöissä
Autojen työkalut ja ilmailu-avaruuskomponenttien kokoonpanot altistavat olkaruuvit säteittäisleikkauskuormituksen, kierteitetystä päästä tulevan aksiaalisen jännityksen ja jatkuvan tärinän yhdistelmälle – jännitystila, joka vaatii materiaalia, jolla on sekä korkea pintakovuus että riittävä ytimen sitkeys. Pinnan kovuus kestää kulumista olakkeen ja reiän rajapinnassa; ytimen sitkeys estää hauraita murtumia iskukuormituksen aikana. Tasapainon vääristäminen kumpaankin suuntaan aiheuttaa ennenaikaisen epäonnistumisen.
| Materiaali | Tyypillinen pinnan kovuus | Ytimen sitkeys | Paras istuvuussovellus |
| Seosteräs (kotelokarkaistu, esim. SCM415) | 58–62 HRC (pinta) | Korkea (pehmeä ydin) | Tarkkuusmuotit, meistomuotit, automatisoidut koneet |
| Läpikarkaistu seosteräs (esim. SCM440) | 38–45 HRC (univormu) | Kohtalainen | Korkean kuormituksen hydraulijärjestelmät, työstökoneiden nivelet |
| Ruostumaton teräs 303/304 | ~90 HRB (pehmeä) | Korkea | Elintarvikkeiden jalostus, lääketeollisuus, kohtalaisen kuormituksen kosteat ympäristöt |
| Ruostumaton teräs 440C (karkaistu) | 56-60 HRC | Kohtalainen | Kulutuskestävyyttä vaativat syövyttävät ympäristöt (merityökalut) |
| Mukautettu Ni-Cr-Mo seosteräs | 60–64 HRC (pinta) | Erittäin korkea | Ilmailu-avaruuskomponentit, tärinävoimaiset autojen työkalut |
Räätälöitynä seosteräksisten kiinnikkeiden valmistajana Shanghai Soverchannel Industrial Co., Ltd. suunnittelee Ni-Cr-Mo-seoksesta valmistettuja olkaruuvit sovelluskohtaisten kemiallisten ja kotelon syvyysvaatimusten mukaisesti. Ilmailu- ja avaruusteollisuudessa ja korkeavärähtelyisessä autotyökaluissa kotelon syvyys hiilihapotetussa olkapääruuvissa on suunniteltu vähintään 0,5 mm:n syvyyteen – riittävän syvälle, jotta karkaistu kerros ei kulu hiontaan, joka saa olakkeen halkaisijan lopulliseen toleranssiin, samalla kun se säilyttää sitkeän ytimen, joka vaimentaa iskuja murtumatta.

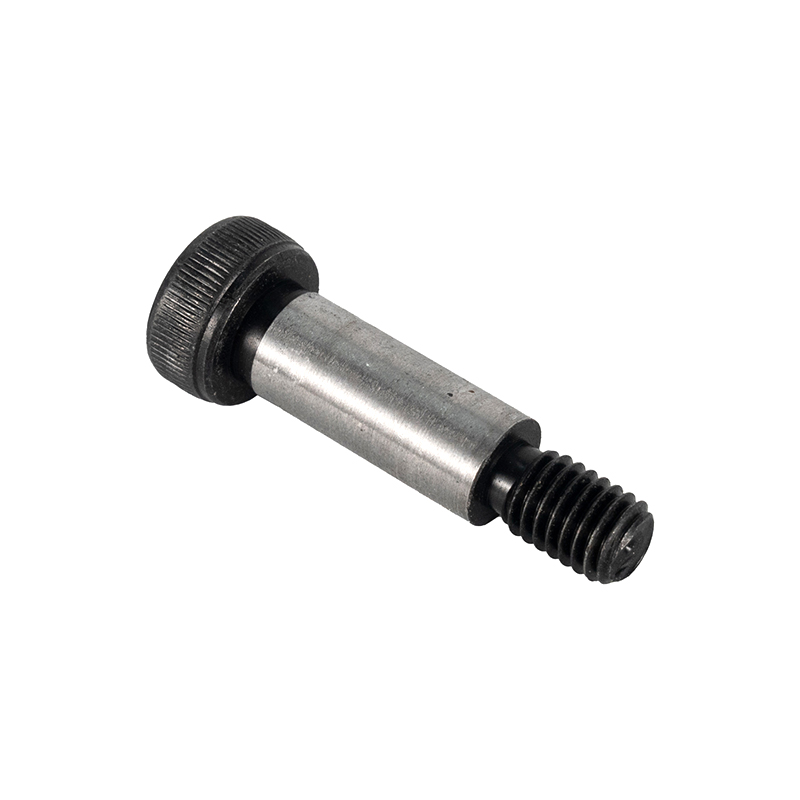

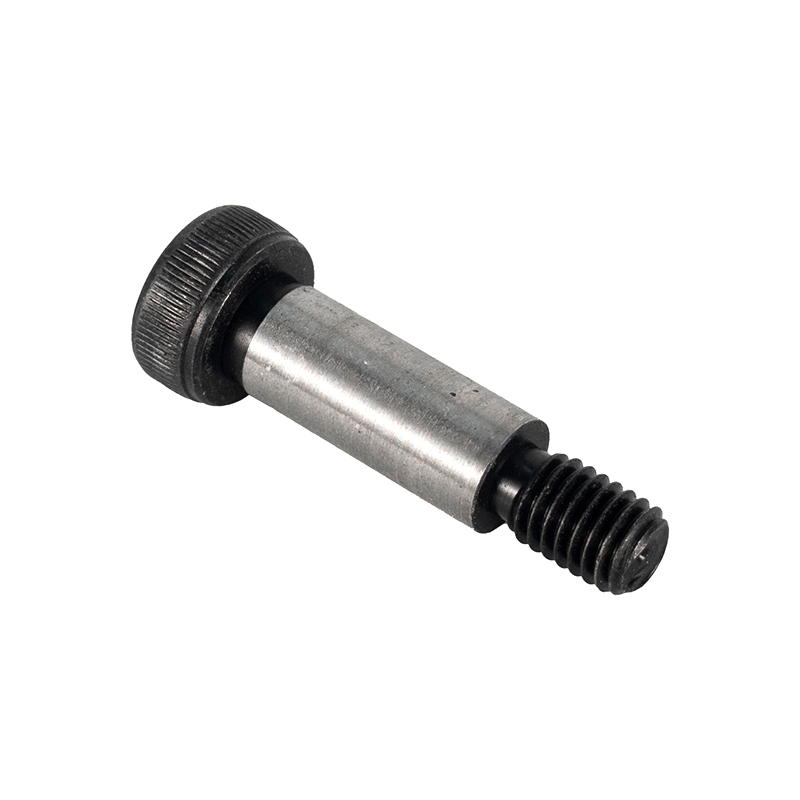

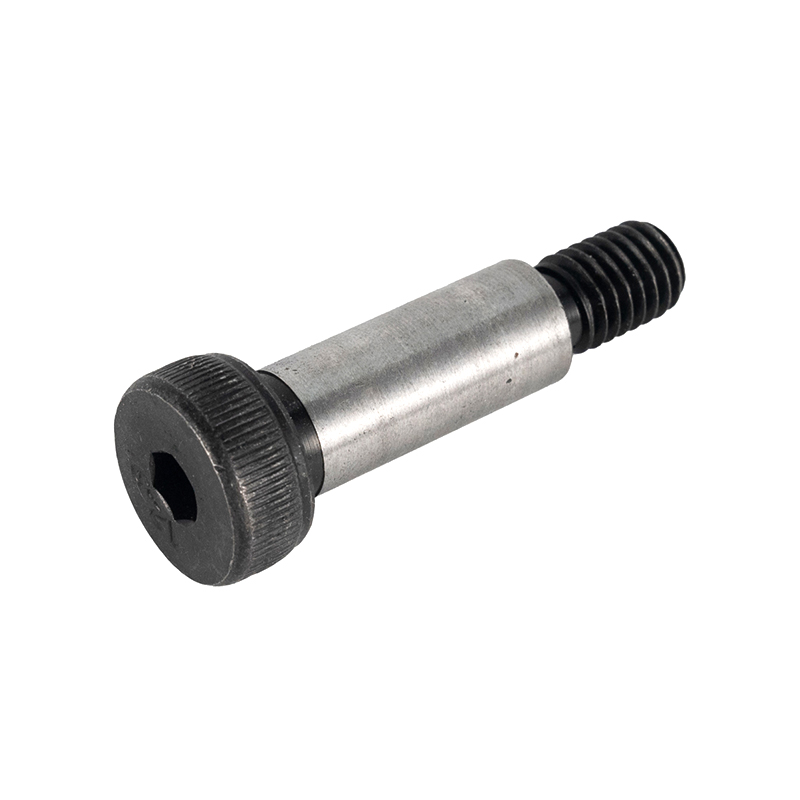

Imperial vs. metriset olkaruuvit: ulkomaisten laitteiden kokoonpanon ja huollon hankinnat
Pohjois-Amerikasta tuoduissa laitteissa käytetään usein imperiaalimittaisia olkapääruuveja – olkapään halkaisijat murtotuumina (3/16", ¼", 5/16", 3/8", ½" ja niin edelleen) ja kierrepäässä yhtenäiset kierremuodot (UNC tai UNF). Kun tämä laite vaatii huoltoa tai vakiovarusteiden vaihtoa, minun tulee vaihtaa oikeat valmistusympäristöt. aidon hankintahaasteen korvaaminen lähimmällä metrisellä vastineella ei ole lähes koskaan hyväksyttävää: 6 mm:n metrisen olkapääruuvin olakkeen halkaisija on 6 000 mm, kun taas lähimmän brittiläisen vastaavan (¼") olakkeen halkaisija on 6 350 mm - 0,35 mm:n ero, joka eliminoi häiriön tai sovelluksen sopivuuden.
Langan pää aiheuttaa lisäkomplikaatioita. ¼":n keisarillinen olakeruuvi käyttää tyypillisesti 10-32 UNF- tai ¼-20 UNC-kierteistä päätä, ja muotin tai kiinnittimen kierrereiät leikataan sopiviksi. Metrinen M5- tai M6-kierteen käyttäminen ilman reikää uudelleenkierteitystä ei ole toimiva oikosulku – nousu, suuri halkaisija ja kierteet vaihtelevat kaikissa laitteistoissa. työkalujen rinnakkaisen varaston ylläpitäminen keisarillisten olkapääruuvien kanssa on toiminnallisesti yksinkertaisempaa kuin tapauskohtainen muunnossuunnittelu.
Shanghai Soverchannel Industrial Co., Ltd. toimittaa sekä metrisiä että keisarillisia olkaruuvisarjoja Nantong Jinzhai Hardware Co., Ltd.:n tuotantolaitoksestaan täydellä jäljitettävyydellä ja mittasertifioinnilla. Kansainvälisille asiakkaille, jotka hallinnoivat sekastandardilaitteita, yritys voi valmistaa ASME B18.3 -mittastandardien mukaisia keisarillisia olkapääruuveja samassa tuotantosarjassa kuin metrisiä vastineita, mikä yksinkertaistaa hankintojen yhdistämistä ilman erillisiä toimittajasuhteita.
Olkaruuvit niveltappeina automatisoiduissa koneissa: laakerin kuormituslaskenta ja kulumisen arvio
Automaattisissa koneissa ja työstökoneissa olkaruuvit, jotka toimivat nivelten, nokkaseuraajien tai kääntövarsien kääntötappeina, altistuvat säteittäisille laakerikuormituksille olkapään pituudelta. Toisin kuin liukulaakerissa, jossa kuorma jakautuu pitkälle kosketusvyöhykkeelle, olkapään ruuvin nivel keskittää säteittäisen kuorman käytettävälle olkapään pituudelle – tyypillisesti yhdestä kolmeen kertaa olakkeen halkaisija riippuen sovelluksen geometriasta. Laakerin paineen laskeminen olakkeen pinnalla on ensimmäinen askel kulumisiän ennustamisessa.
Projisoidun alueen laakeripainekaava pätee: P = F / (d × L), jossa F on radiaalinen kuorma newtoneina, d on olakkeen halkaisija millimetreinä ja L on tehollinen laakerin pituus millimetreinä. Teräsholkkia tai karkaistua porausta vasten kulkevalle kotelokarkaistulle seosteräksiselle olakeruuville sallittu laakerin paine on tyypillisesti 100–150 MPa jatkuvassa pyörimisessä ja 200–350 MPa värähtelevässä tai indeksoivassa liikkeessä. Näiden rajojen ylittäminen kiihdyttää pinnan väsymistä, tuottaa naarmuuntuvia kulumisjäämiä ja laajentaa asteittain porausta – sama vian eteneminen, joka näkyy riittämättömän toleranssin sovelluksissa, mutta johtuen pikemminkin kuormasta kuin mittavirheestä.
Tekstiililaitteet ja hydraulijärjestelmän nivelsovellukset lisäävät voiteluhuomiota, joka usein unohdetaan suunnittelussa. Korkean kierroksen tekstiilikoneessa kuivana käyvä olkaruuvin nivel voi nähdä yli 150°C:n pintalämpötilan kosketusvyöhykkeellä pitkien tuotantoajojen aikana, mikä heikentää öljykalvoa ja nopeuttaa liiman kulumista. Voitelumahdollisuuksien suunnitteluehdot – säteittäinen rasvareikä porauksen seinämän läpi tai kehäura olakkeessa – voivat pidentää kulumisikää suuruusluokkaa näissä sovelluksissa, ja olakeruuvin määrittäminen, jonka pintakäsittely on yhteensopiva voiteluaineen kemian kanssa, on tekninen perusvaatimus, joka tulee vahvistaa suunnitteluvaiheessa eikä kenttävikojen jälkeen.
Ei-standardi olkapäägeometria ilmailu- ja autoteollisuudessa: luettelon ulkopuolella
Vakioolkaruuvit noudattavat suoraviivaista geometriaa: lieriömäinen olake, tasainen kannatinpinta ja kierteinen pää, jonka halkaisija on pienempi kuin olake. Ilmailu-avaruuskomponentit ja autoteollisuuden erikoistyökalut vaativat usein konfiguraatioita, joita ei voida hankkia mistään vakioluettelosta – ja standardiruuvin muuttaminen kentällä (olakkeen kääntäminen alas, poikkireiän lisääminen, pienennetyn osan koneistus) vaarantaa melkein aina osan lämpökäsittelyn ja mittojen eheyden.
Yleisiä epästandardeja olkapääruuvikokoonpanoja, joita syntyy erittäin tarkoissa työkaluissa, ovat:
- Kaksiosaiset ruuvit: Kaksi eri halkaisijaltaan olevaa sylinterimäistä olaketta samassa varressa, käytetään komponenttien paikantamiseen ja pitämiseen kahdella eri syvyystasolla samanaikaisesti monimutkaisissa muottikokoonpanoissa.
- Kevennetyt olkapääruuvit: Halkaisijaltaan pienempi vyötäröosa olkapään ja kierrepään välissä, joka toimii säädellynä elastisena elementtinä, joka vaimentaa iskukuormitusta siirtämättä sitä kierteen tarttumisalueelle – erityisen arvokasta iskunkestävissä meistosovelluksissa.
- Olkapääruuvit, joissa on poikkireiät tai aksiaalikanavat: Käytetään hydraulijärjestelmissä ja pneumaattisissa työkaluissa, joissa ruuvi toimii samanaikaisesti niveltappina ja nestekanavana, mikä eliminoi erillisen porttiliittimen ja vähentää kokoonpanon monimutkaisuutta.
- Laipalliset olkapääruuvit: Laajennettu laippa pään alla jakaa aksiaalisen puristuskuorman laajemmalle alueelle estäen uppoamisen pehmeästä materiaalista (alumiini tai komposiitti) työkalulevyihin ilman erillistä aluslevykomponenttia.
- Erittäin pitkät olakeruuvit useilla kierrevälillä: Vaaditaan syvissä muottikokoonpanoissa, joissa kierteen pään on kytkeydyttävä levyyn paljon olakelaakerialueen alapuolella, ja kokonaispituudet ylittävät selvästi luettelon standardien enimmäismäärät.
Shanghai Soverchannel Industrial Co., Ltd. on rakennettu erityisesti käsittelemään tätä markkinasegmenttiä. T&K:n, tuotannon ja myynnin integroivana valmistajana yritys tarkastelee asiakkaiden piirustuksia, neuvoo geometriassa ja materiaalien valinnassa, tuottaa prototyyppejä mittojen ja toimintojen validointia varten ja siirtyy suoraan tuotantoon – kaikki yhdessä toimitussuhteessa, mikä eliminoi suunnittelun ja hankinnan välisen vaihtoviiveen, joka on yleinen työskenneltäessä jakelijoiden kanssa, jotka hankkivat hankintoja kolmansien osapuolten tehtaista.
Olkaruuvien pintakäsittelyn valinta: Mittojen eheyden tasapainottaminen korroosiosuojaa vastaan
Olkaruuvin pintakäsittelyssä on perustavanlaatuinen jännitys, jota ei ole tavallisissa kiinnikkeissä: mikä tahansa pinnoite, joka lisää paksuutta olkapään pintaan, vähentää suoraan mittatoleranssibudjetista. Sinkkipinnoituskerros, jonka paksuus on 8–12 µm per sivu, lisää 16–24 µm olakkeen halkaisijaan – tarpeeksi muuttamaan h6-toleranssiolakkeen ylimittakaiseksi osaksi, joka ei pääse häiritsemättä kalvattua reikää. Tästä syystä tarkkuusolkaruuvien pintakäsittelyn valinta vaatii erityistä huomiota pinnoitteen paksuuteen, ei vain korroosion suorituskykyyn.

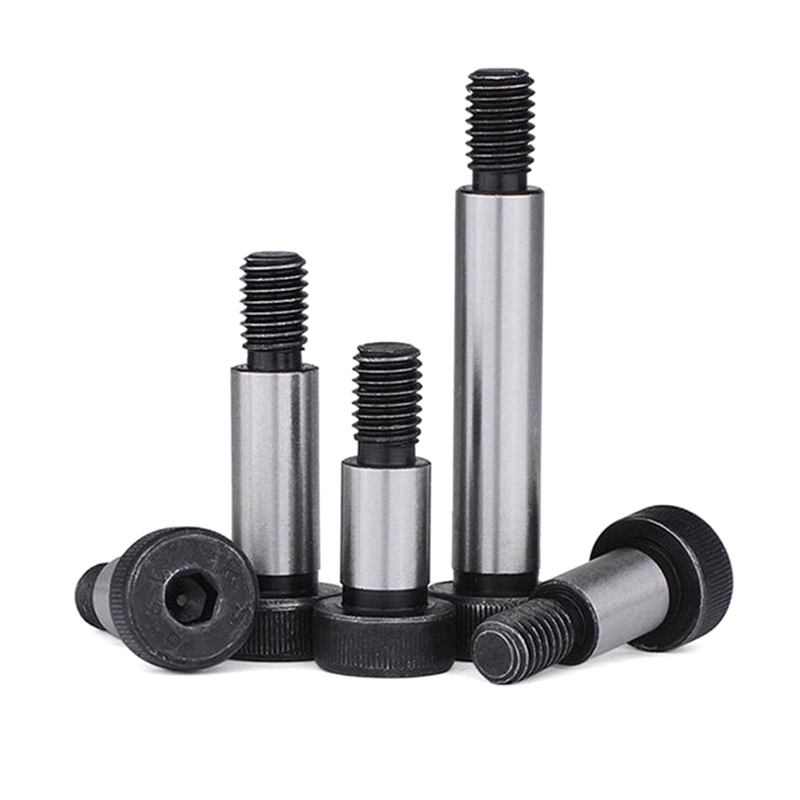

- Musta oksidi: Suositeltu käsittely tarkkuusmuotti- ja meistisovelluksiin. Muunnospinnoitteen syvyys mitataan nanometreinä mikronin sijaan – käytännössä nollamittavaikutus. Tarjoaa lievän korroosionkestävyyden, joka riittää sisätilojen työkaluympäristöihin yhdistettynä öljytiivisteeseen. Yhteensopiva kaikkien standarditoleranssiluokkien kanssa ilman jälkikäsittelyn hiontaa.
- Sähkötön nikkelipinnoitus: Pinnoittelee erittäin tasaisen kerroksen (yleensä 12–25 µm), joka voidaan määrittää ja pitää riittävän tiukasti huomioon koneistustoleranssissa. Tarjoaa erinomaisen kovuuden (jopa 68 HRC lämpökäsittelyn jälkeen) ja korroosionkestävyyden mustaan oksidiin verrattuna. Käytetään hydraulijärjestelmän olkapuuveissa ja tekstiililaitteiden komponenteissa, joissa vaaditaan sekä tarkkuutta että kohtalaista kemiallista kestävyyttä.

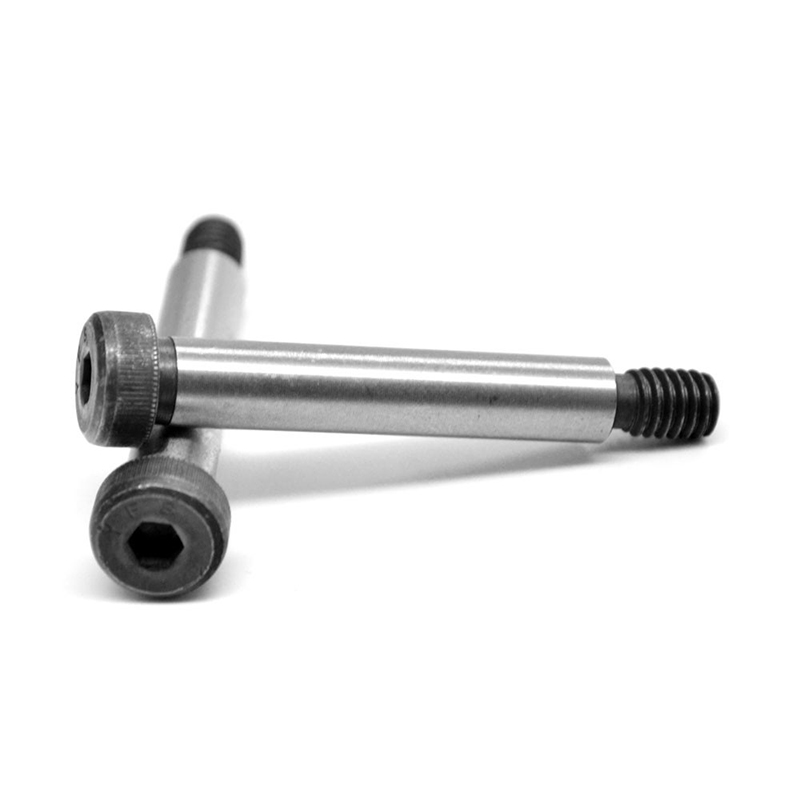

- Sinkkihiutalepinnoite (Geomet/Dacromet): Käytetään 8–15 µm:n kokonaispaksuudella, paksuuden tasaisuus on parempi kuin galvanoinnissa, eikä vetyhaurastumisen riskiä ole. Soveltuu olkapään ruuvien kierteiseen päähän ja kantaan, kun korroosiosuojalla on merkitystä, mutta se tulee peittää olakkeen laakeripinnalta tarkkuussovelluksissa – tai olake tulee hioa lopulliseen mittaan pinnoituksen jälkeen.
- Passivoitu ruostumaton teräs: Ruostumattomasta 303, 304 tai 440C ruostumattomasta teräksestä valmistetuissa olkapuuveissa passivointi poistaa vapaan raudan pinnalta ilman mittaiskuja, mikä maksimoi materiaalin luonnollisen korroosionkestävyyden. Oikea valinta elintarvikkeiden jalostukseen, lääkevalmistukseen sekä rannikko- tai merityökaluympäristöihin, joissa perusmateriaali on jo ruostumatonta.
Sekä hiiliteräksisten kiinnikkeiden toimittajana että ruostumattomien terästen kiinnikkeiden toimittajana Shanghai Soverchannel Industrial Co., Ltd. määrittelee pintakäsittelyt integroiduksi osaksi olkaruuvisuunnittelupakettia eikä jälkikäteen. Asiakkaille, jotka toimittavat tuotteita ulkomaille, joissa laitteiden kokoonpanostandardit vaihtelevat, yritys dokumentoi pinnoitetun olakkeen halkaisijan täydellä mittojen jäljitettävyydellä, jotta asentajat voivat varmistaa yhteensopivuuden ennen kokoonpanoa sen sijaan, että löytäisivät häiriöitä tuotantokerroksessa.
