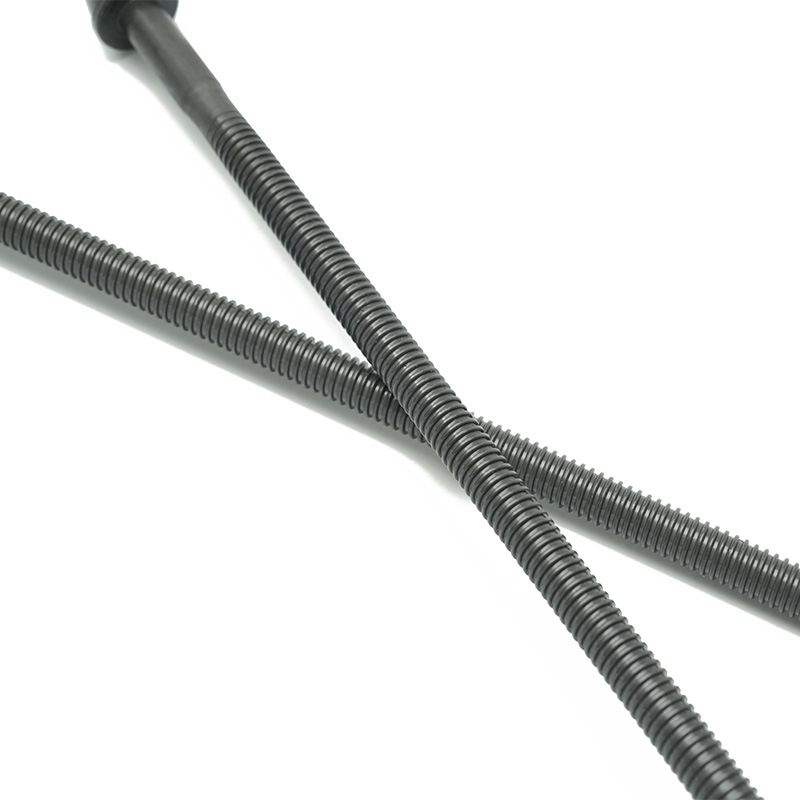

Mutterin suunnittelu a trapetsoidinen lyijäruuvi Järjestelmällä on kriittinen rooli koko kokoonpanon suorituskyvyn, kulumisominaisuuksien ja tehokkuuden määrittämisessä. Useilla mutterisuunnitteluun liittyvillä tekijöillä voi olla suora vaikutus:
1. Kuormitusjakelu ja suorituskyky
-
Aineellinen ja kovuus : Mutterin materiaali vaikuttaa merkittävästi sen kykyyn kestää käytettyjä kuormia. Korkean kuormituksen sovelluksissa kovetetuista materiaaleista valmistetut mutterit, kuten teräs- tai pronssiseokset, tarjoavat paremman kestävyyden ja muodonmuutoksen kestävyyden. Pehmeämmät materiaalit saattavat kulua nopeammin raskaiden kuormitusten alla, mikä vähentää järjestelmän yleistä suorituskykyä.
-
Pähkinäkovi ja toleranssi : Mutterin istuvuus lyijäruuvikierteisiin vaikuttaa siihen, kuinka tasaisesti kuorma on jakautunut. Hyvin koneistettu, oikein istuva mutteri varmistaa sileän sitoutumisen lankoihin, vähentäen jännityspitoisuuksia ja estäen epätasaisen kulumisen. Ylisuuret tai alamittainen mutteri voi johtaa huonoon kuormituksen jakautumiseen aiheuttaen enemmän kulumista ja vaikuttaen tehokkuuteen.
-
Itsevoittavia materiaaleja : Itsevoiteluaineista, kuten pronssi tai sulautettujen voiteluaineiden, pronssi tai materiaalit, jotka on valmistettu ulkoisen voitelun tarvetta, auttaen järjestelmää ylläpitämään suorituskykyä ajan myötä. Nämä materiaalit vähentävät myös kitkaa parantaen järjestelmän tehokkuutta.
2. Kulumiskestävyys
-
Säie kosketusalue : Mutterin ja lyijäruuvikiertojen välinen kosketuksen määrä vaikuttaa kulumisnopeuteen. Suurempi kosketusalue voi levittää kuorman suuremmalle pinnalle, vähentää paikallista kulumista ja pidentää sekä mutterin että lyijäruuvin käyttöikää. Liian suuri kosketusalue voi kuitenkin lisätä kitkaa, mikä johtaa lämmön kertymiseen ja vähentyneeseen tehokkuuteen.
-
Esikuormitus : Tietyissä sovelluksissa mutterin esikäsittely (hieman puristamalla se lyijäruuvelle) voi auttaa poistamaan takaiskua, mutta tämä voi myös lisätä kulumista, jos sitä ei ole suunniteltu kunnolla. Preloadoitujen pähkinöiden on ylläpidettävä kontaktinsa kuorman alla ilman liiallista kitkaa, mikä vaatii tarkan suunnittelun ja materiaalin valinnan.
-
Pintakäsittely : Mutterin pintakäsittely, kuten kova pinnoite tai pintapinnoitus, voi parantaa kulutuskeskiastetta. Esimerkiksi mutteri, jonka pinta on kovettunut prosessien kaltaisilla prosesseilla tai pinnoitteella, voi vähentää kulumista ja lisätä sekä mutterin että lyijäruuvin käyttöikää, jopa suurissa kitkaolosuhteissa.
3. Takaiskujen vähentäminen
-
Yksi mutteri vs. kaksinkertainen mutterisuunnittelu : Yhden mutterin suunnittelu voi tuoda esiin takaiskun (pieni liike, joka tapahtuu pyörimissuunnan muuttuessa), etenkin järjestelmissä, joissa vaaditaan suurta tarkkuutta. Kaksinkertaista mutterimallia käytetään usein takaiskun poistamiseen tai minimoimiseksi. Toinen mutterin kokoonpanossa oleva mutteri on tyypillisesti esikkäytetty vastaamaan minkä tahansa mutterin ja lyijäruuvin kierteiden välistä löysää, mikä parantaa paikannustarkkuutta.
-
Mutterin suunnittelun vaihtelut : Jotkut pähkinät on suunniteltu erityisominaisuuksilla, kuten vastakkaiset elementit (esim. Jouset tai kompensointimekanismit) vastauksen vähentämiseksi. Tämä voi auttaa parantamaan järjestelmän yleistä suorituskykyä, etenkin sovelluksissa, jotka vaativat hienoa sijaintia, kuten CNC -koneet tai robottijärjestelmät.
4. Tehokkuus
-
Kitka ja voitelu : Pähkinän ja lyijäruuvin välinen kitka vaikuttaa suoraan järjestelmän tehokkuuteen. Mutterin materiaali ja muotoilu vaikuttavat kitkan tasoon. Hyvin suunniteltu mutteri, jolla on minimaalinen kitka, vähentää energian menetystä, mikä tekee järjestelmästä tehokkaamman. Lisäksi mutterin asianmukainen voitelu (rasvan, öljyn tai itsevoivan materiaalien kautta) vähentää edelleen kitkaa ja lämmöntuotantoa parantaen järjestelmän kokonaistehokkuutta.
-
Kosketusgeometria : Mutterin geometria ja sen kosketus lyijäruuvikiereiden kanssa vaikuttavat tehokkuuteen. Hyvin suunniteltu mutteri, jolla on optimaalinen lankaprofiili, varmistaa, että kuorma siirretään sujuvasti minimaalisella kitkalla, mikä parantaa järjestelmän tehokkuutta. Riittämättömät pähkinämallit, jotka johtavat liialliseen kitkaan, johtavat energiahäviöihin ja vähemmän tehokkaaseen suorituskykyyn.
5. Lämmön laajennus ja vakaus
-
Lämpötilavaikutukset : Sekä mutteri että lyijäruuvi ovat lämmön laajenemisen alaisia, mikä voi vaikuttaa järjestelmän suorituskykyyn ja tarkkuuteen. Jos mutterimateriaalilla on huomattavasti erilainen lämpölaajennuskerroin verrattuna lyijyruuveen, se voi johtaa väärinkäyttöön tai lisääntyneeseen kitkaan lämpötilan vaihteluissa. Materiaalien valitseminen, joilla on samanlaiset lämpöominaisuudet tai lämpötilan kompensointitekniikoiden käyttäminen mutterisuunnittelussa, voi vähentää tätä vaikutusta ja parantaa suorituskyvyn stabiilisuutta lämpötilan vaihteluissa.
6. Melu ja värähtely
-
Värähtely : Mutterin suunnittelu voi vaikuttaa melun ja tärinän tasoon toiminnan aikana. Mutteri, jolla on epätasainen kosketus tai huono voitelu, voi tuottaa enemmän tärinää ja melua, mikä voi vaikuttaa negatiivisesti järjestelmän yleiseen suorituskykyyn, etenkin tarkkaan tai nopeassa sovelluksessa. Hyvin suunniteltu mutteri, jolla on sileä sitoutuminen ja oikea voitelu, auttaa minimoimaan melun ja tärinän.
-
Mutterisuunnittelu hiljaiseen toimintaan : Pähkinät, joissa on erityiset geometriat tai materiaalit, jotka on suunniteltu minimoimaan värähtely ja melu, ovat ihanteellisia sovelluksiin, joissa melu on huolenaihe, kuten robotiikassa, lääketieteellisissä laitteissa tai hienoilla koneilla.
7. Kustannukset ja räätälöinti
-
Suunnittelu- ja valmistuskustannukset : Mutterin suunnittelun monimutkaisuus ja käytetyt materiaalit voivat vaikuttaa lyijyruuvijärjestelmän kustannuksiin. Monimutkaisemmat mutterimallit, kuten kaksinkertaiset mutterit tai mukautetut takaosan korvausmekanismit, voivat lisätä järjestelmän kustannuksia, mutta ne tarjoavat parannettua suorituskykyä ja tarkkuutta vastineeksi. Tavallisissa sovelluksissa yksinkertaisempi mutterisuunnittelu voi olla riittävä ja kustannustehokkaampi.
-
Sovelluksen mukauttaminen : Erikoistuneissa sovelluksissa räätälöityjä mutterimalleja voidaan kehittää vastaamaan erityisiä suorituskykyvaatimuksia, kuten lisääntynyt kuormituskapasiteetti tai minimaalinen takaisku. Mukautetut mutterit saattavat sisältää ominaisuuksia, kuten integroidut palautteen anturit, ankarien ympäristöjen erityiset pinnoitteet tai ainutlaatuiset materiaalit tiettyjen toimintaolosuhteiden vastaamiseksi.
