Vääntömomentti-tuotto vs. vääntömomentti-kulma: mitä kiristystiedot todella kertovat pultista

Kaksi kiristysmenetelmää hallitsee modernia Autojen pultit tiivistettyjen moottorin nivelten tekniset tiedot ja niiden hämmentäminen on yksi seurallisimmista asennusvirheistä ajoneuvon kokoonpanossa ja korjauksessa. TTY-pultit on suunniteltu kiristettäväksi materiaalin kimmorajan yli kontrolloidulle plastiselle muodonmuutosalueelle. Kun pultti on venytetty myöhemmäksi, se säilyttää erittäin tasaisen kiristysvoiman, koska liitoskuormituksen määrää materiaalin myötökäyttäytyminen – ei kitkan vaihtelu kierteen kylkien ja laakeripintojen välillä, mikä voi muuttaa vääntömomenttilukemia 15–25 % muuttamatta todellista esijännitystä. TTY-pulttien kiristysmenettely sisältää aina perusmomentin, jota seuraa yksi tai useampi määritetty kiertokulma, kuten "25 Nm 90° 90°". Tämä kulmaohje on lopullinen osoitus siitä, että pultti on suunniteltu kertakäyttöiseksi – kun se on venytetty myötöraja-alueelle, pultin elastinen palautuminen ei riitä palauttamaan oikeaa esijännitystä toisessa kokoonpanossa.

Vääntömomentti-kulma (TTA) -pultit noudattavat samaa asennusjärjestystä – perusvääntömomentti plus kierto – mutta niitä ei tarkoituksella venytetä myöten. Ne toimivat elastisella alueella, mikä tarkoittaa, että niitä voidaan tyypillisesti käyttää uudelleen, jos ne ovat vahingoittumattomia. Kulmaaskeleen ensisijainen tarkoitus TTA:ssa on sama kuin TTY:ssä: kitkan poistaminen hallitsevana muuttujana niin, että puristusvoimaa ohjaa pultin venymägeometria eikä voitelutila. Molemmat menetelmät ovat suunniteltuja vastauksia samaan ongelmaan, jota nykyaikaiset kevyet moottorit kohtaavat: alumiinisylinterikannet laajenevat eri lämpötiheyksillä kuin valurautalohkot, ja tuloksena oleva liike lämpöjaksojen aikana muuttaisi plastisesti tavanomaista, puhtaasti vääntömomentilla kiristettyä pulttia, mikä aiheuttaa tiivisteen rikkoutumisen ajan myötä. On olemassa hybridi-TTY-malleja, jotka rakentavat turvamarginaalin myötöraja-alueen sisällä, mikä mahdollistaa rajoitetun määrän uudelleenkokoonpanoja, mutta nämä vaativat nimenomaisen valmistajan nimen – niitä ei voida olettaa pelkästään silmämääräisen tarkastuksen perusteella.

Valmistuksen näkökulmasta TTY-pulttien tuotanto vaatii tiukempaa materiaalin myötölujuuden hallintaa kuin perinteiset kiinnikkeet. Jos myötöraja vaihtelee saman erän pulttien välillä, myös asennuksen aikana saavutettu plastinen muodonmuutos vaihtelee - mikä vaikuttaa suoraan kiristysvoiman tasaisuuteen monipulttiliitoksessa, kuten sylinterinkannen. Tämä on yksi syy siihen, miksi autoteollisuuden OEM-kiinnitysohjelmat määrittelevät mekaanisten vähimmäisominaisuuksien lisäksi myös sallitut myötölujuusalueet, mikä asettaa toimittajille vaatimuksia, jotka ylittävät standardiluokan 10.9 tai 12.9 sertifioinnin.

Miksi langan vieriminen lämpökäsittelyn jälkeen on tärkeää autojen kiinnittimien väsymisen kannalta

Kierteiden muodostusjärjestys suhteessa lämpökäsittelyyn on valmistuspäätös, jolla on mitattavissa olevat seuraukset väsymissuorituskyvylle – ja se on päätös, joka erottaa korkealaatuisen Automotive Bolts -tuotannon hyödykkeiden kiinnittimien valmistuksesta. Vakiokäytäntö kierrettää pultit ennen lämpökäsittelyä, koska teräs on pehmeämpää ja muotoilu on helpompaa ja nopeampaa. Lämpökäsittelyn jälkeinen kierteitys – erityisesti kierteiden valssaus karkaisun ja karkaisun jälkeen – tuottaa kuitenkin huomattavasti ylivoimaisen väsymiskestävyyden aiheuttamalla puristusjäännösjännityksiä kierteen juuriin juuri silloin, kun materiaali on lopullisessa kovuudessaan.

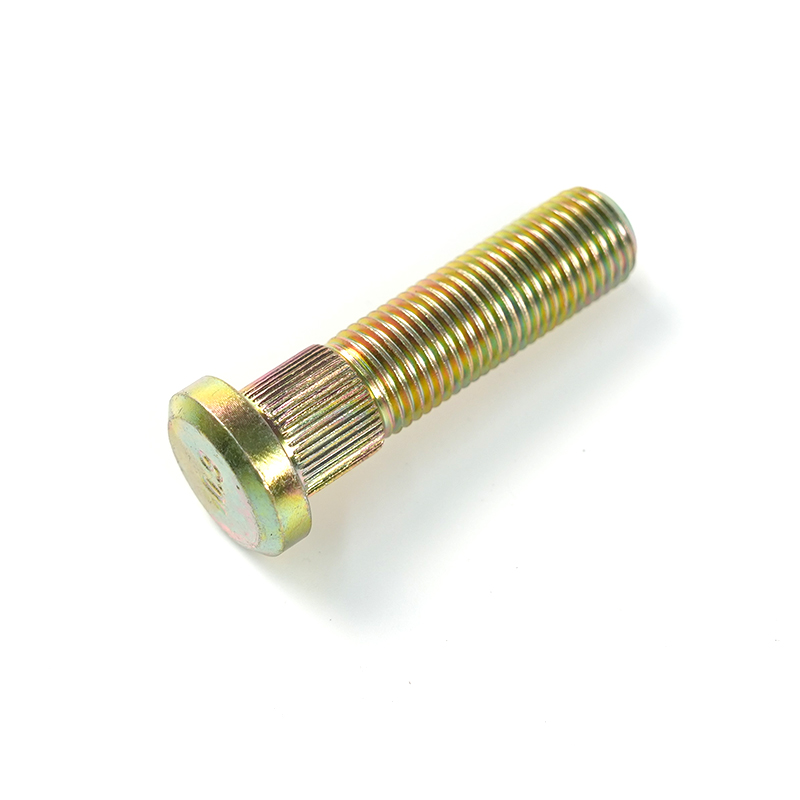

Kierteen valssaus on kylmämuovausprosessi, jossa karkaistut teräsmuotit syrjäyttävät materiaalia kierreprofiilin luomiseksi sen leikkaamisen sijaan. Tästä siirtymästä aiheutuva jatkuva raevirtaus - kierteen ääriviivaa rikkomattomana - eroaa olennaisesti katkaistuista kierteistä. Valssatut langat ovat tyypillisesti 10–20 % vahvempia staattisissa vetokokeissa ja niiden väsymislujuuden parannukset ovat 50–75 % verrattuna vastaaviin leikattuihin kierteisiin samalla materiaalilaadulla. Kierteen juuressa, jossa jännityspitoisuus on suurin ja väsymishalkeamat alkavat, valssauksen aiheuttama puristuskerros toimii suorana vastatoimenpiteenä dynaamisissa kuormituksessa syntyville syklisille vetojännityksille. Moottorin kiertokangen pulteissa, päälaakerin kannen pulteissa ja pyörän navan pulteissa – sovelluksissa, joissa väsymisvika on katastrofaalinen eikä silmämääräisesti havaittavissa etukäteen – tämä valmistusero on turvallisuuden kannalta tärkeä tekninen parametri, ei tuotannon optimoinnin yksityiskohta.

Pultin pään ja varren kylmätaonta edeltää kierteitystä molemmissa sarjoissa. Kylmäsuuntaus huoneenlämpötilassa tasaa metalliraevirtauksen pultin geometriaa pitkin, mikä parantaa vetolujuutta ja mittojen yhtenäisyyttä samanaikaisesti. Nopeat kylmätaontakoneet pystyvät valmistamaan tuhansia pulttiaihioita tunnissa minimaalisella materiaalihukalla, minkä vuoksi kylmätaonta on yleinen standardi Automotive Bolts -massatuotannossa. Kylmätaotun varren, valssattujen kierteiden ja kontrolloidun karkaisu- ja lämpökäsittelyn yhdistelmä määrittää tuotantoketjun, joka tuottaa mekaanisen luotettavuuden, jota autoteollisuuden OEM-valmistajat vaativat tuotantomäärillä.

Pulttipään geometria ja työkalun käyttöoikeus: vetotyypin sovittaminen kokoonpanon rajoituksiin

Automotive Bolts -pulttien pään geometrian valintaa ohjaavat yhtä paljon kokoonpanon pääsyn rajoitukset ja tuotantolinjan työkalut kuin liitoksen kuormitusvaatimukset. Nykyaikaiset moottoritilat, vaihteistokotelot ja jousituksen apurungot on pakattu tiiviisti, ja kussakin nivelessä käytettävissä oleva jakoavaimen välys määrittää, mitkä päätyypit ovat fyysisesti asennettavissa – erityisesti kun paineilma- tai sähköisiä vääntömomenttityökaluja käytetään tuotantolinjan nopeuksilla.

Hex Head

Useimpien autojen rakenneliitäntöjen lähtökohta. Yhteensopiva tavallisten hylsyjen ja laatikkoavainten kanssa, laajalti saatavilla kaikissa vakiolaatuisina ja -kokoisina. Käyttöpintojen välinen 60°:n kytkentäkulma rajoittaa työkalun kääntökaaren uudelleenasemointiin 60°:een, mikä riittää useimmille saavutettaville liitoskohteille. Haittapuoli: suhteellisen korkeat sivuseinät lisäävät jakoavaimen välystä, mikä tekee kuusiopäistä sopimattomia ahtaisiin onteloihin.

12-pisteinen (kaksoisheksaani) pää

12-pisteinen pää tarjoaa 30° kiinnitysasentojen välillä – puolet kiertoa, joka tarvitaan uudelleen kytkeytymiseen verrattuna kuusiopistorasiaan – mikä tekee kannan asettamisen takaisin paikoilleen huomattavasti nopeammin ahtaissa tiloissa, joissa kääntökaari on rajoitettu. Pienempi pään halkaisija verrattuna vastaavaan kuusiokokoon tarkoittaa, että pienempi hylsy voi ulottua pulttiin ahtaissa pääsyvyöhykkeissä. Kriittisesti 12 pisteen geometria tukee suurempaa vääntömomentin siirtoa tietyllä pään koossa, koska jokainen kahdestatoista kosketuspinnasta on pienempi ja jakaa kuorman eri tavalla kuin kuusi leveämpää kuusiopintaa. Tämä tekee 12-pistepulteista vakiona suuren puristuskuormituksen moottoreissa – kiertokannen pultit ja sylinterinkannen pultit, joissa sekä vääntömomentin suuruus että pääsyvaikeus ovat samat.

Pistorasia (sisäinen kuusio / kuusiokolo)

Sylinterimäinen pääprofiili mahdollistaa asennuksen vastaporattuihin reikiin tasoituspinnan kokoonpanoa varten – yleistä jarrusatulan kannakkeissa, moottorin jakokoteloissa ja vaihteistokoteloissa, joissa ulkonevat päät ovat ristiriidassa viereisten komponenttien tai tiivistepintojen kanssa. Sisäinen kuusiokäyttö poistaa ulkoisen jakoavainkuoren kokonaan, jolloin kiinnitin voi istua syvennyksissä, joihin ei pääse käsiksi mihinkään ulkoiseen pistorasiaan. Rajoituksena on, että sisäiset käyttöpinnat ovat alttiimpia irtoamaan suurella vääntömomentilla, jos ne ovat kuluneet tai kohdistettu väärin, minkä vuoksi iskuväännintä ei yleensä suositella tarkkuusajoneuvojen kokoonpanossa.

Pintapinnoitteen valinta autojen pulteille: korroosionkestävyyden, vedyn haurastumisen riskin ja kitkakertoimen tasapainottaminen

Automotive Bolts -pintakäsittelyn valintaan sisältyy kolme suunnittelumuuttujaa, jotka eivät optimoidu samaan suuntaan: korroosionkestävyys, vetyhaurastumisriski ja kitkakertoimen sakeus. Tämän tasapainon vääristäminen on johtanut dokumentoituihin käytönaikaisiin häiriöihin – ei riittämättömästä pultin lujuudesta, vaan pinnoitteen aiheuttamasta haurastumisesta tai hallitsemattoman pintakitkan aiheuttamasta vääntömomentin ja esijännityksen epäjohdonmukaisuudesta.

Sinkki Galvanointi

Taloudellisin korroosiosuoja luokan 8.8 pulteille suojaisissa tai sisätiloissa. Pinnoitteen paksuus 5–12 µm tarjoaa 72–200 tunnin neutraalin suolasumun (NSS) kestävyyden passivointityypistä riippuen. Kriittinen rajoitus: galvanointi tuo vetyä pulttiteräkseen happopeittaus- ja pinnoitusprosessin sivutuotteena. Luokan 10.9 pulttien vetyhaurastaminen 200 °C:ssa 4 tunnin sisällä pinnoittamisesta on pakollista ISO 4042 -standardin mukaisesti. Sekä ISO 898-1 että useimpien autojen OEM-spesifikaatiot estävät luokan 12.9 pulttien galvanoinnista – vetolujuus ja kovuus tekevät materiaalista erityisen alttiin 12.9. murtuma suojakuorman alapuolella, mahdollisesti ilman näkyvää varoitusta.

Sinkki-nikkeliseospinnoitus (10–15 % Ni)

Autojen pohja- ja voimansiirtostandardi korroosiokriittisille liitoksille. Suolasumun vastustuskyky ylittää tyypillisesti 1 000–1 200 tuntia ja pinnoite säilyttää suorituskyvyn noin 200 °C:ssa – peittää useimpien konepellin alaisten sovellusten lämpökuoren, mukaan lukien pakosarjan pultit ja turboahtimen kiinnitystarvikkeet. Sinkki-nikkeli on galvanoitu, joten vetyleivontavaatimukset koskevat luokkaa 10.9 ja sitä korkeampia, mutta seoskoostumus tuottaa alhaisemman vedyn absorption kuin puhdas sinkkipinnoite, ja leivontaikkunaa hallitaan luotettavammin kontrolloiduissa tuotantoympäristöissä. Se on yhteensopiva kierrelukituspaikkojen (Nylok, Precote) kanssa, ja se on ensisijainen valinta maailmanlaajuisille autoteollisuuden OEM-valmistajille, jotka määrittävät korroosion suorituskykyä erilaisilla ilmasto-markkinoilla.

Sinkkihiutalepinnoitteet (Dacromet / Geomet / Magni)

Turvallisin pinnoitusvaihtoehto lujille pulteille luokissa 10.9 ja 12.9. Ilman elektrolyyttisiä prosesseja käytettynä sinkkihiutalepinnoitteet tuovat nollavetyä teräkseen, mikä eliminoi haurastumisriskin kokonaan. Pinnoitepaksuus 8–15 µm tarjoaa 500–1 000 tunnin suolasuihkukestävyyden RoHS- ja REACH-yhteensopivuudella (ei kuusiarvoista kromia nykyaikaisissa formulaatioissa). Sinkkihiutalepinnoitteiden kitkakerroin on tiukasti kontrolloitu ja yhtenäinen erien välillä, mikä parantaa merkittävästi vääntömomentin esikuormituksen toistettavuutta automatisoiduilla kokoonpanolinjoilla. Tämän ennustettavuuden vuoksi sinkkihiutalemääritykset ovat yleisiä autojen alusta-, jousitus- ja rakennekiinnitysohjelmissa, joissa kiristysmomenttitaulukon ja odotetun liitoksen esijännityksen on kohdistettava luotettavasti miljoonien tuotantoyksiköiden välillä.

Fosfaatti ja öljy (musta fosfaatti)

Käytetään ensisijaisesti OEM-moottorin ja vaihteiston pulteissa, jotka toimivat voideltuissa tai suljetuissa ympäristöissä. Musta fosfaatti tarjoaa minimaalisen itsenäisen korroosionkestävyyden, mutta se antaa hallitun, tasaisen kitkapinnan, joka on erityisen tärkeä moottorin sisäisten pulttien kohdalla, joissa kierrepinnan voiteluainelikaantuminen on odotettavissa ja se on otettava huomioon vääntömomenttimäärityksessä. Tumma mattapinta on hyödyllinen myös pulttien visuaaliseen tunnistamiseen, jota ei pidä sekoittaa sinkittyihin vastaaviin, joilla on erilaisia ​​vääntömomentteja.

Ei-standardi autojen pulttien räätälöinti: missä OEM-tekniikan vaatimukset ylittävät luettelon tekniset tiedot

Automotive Pulttien osuus nykyaikaisessa ajoneuvossa, joka voidaan hankkia suoraan vakioluettelosta, on pienempi kuin useimmat ei-asiantuntijat olettavat. Moottorin arkkitehtuurin muutokset, alustakohtaiset pakkausrajoitukset, painonpudotusohjelmat ja seuraavan sukupolven materiaaliyhdistelmät sähköajoneuvojen voimansiirtokokoonpanoissa ajavat rutiininomaisesti kiinnitysvaatimukset DIN-, ISO- tai SAE-standardien ulkopuolelle. Mukautetut varren geometriat, joissa on useita halkaisijoita yhdellä pultilla, epästandardit pään korkeudet rajoittavat työkalun välystä, patentoidut kierteet suoraan alumiiniin kytkemiseen ilman osia ja pultit, joissa on integroituja toiminnallisia ominaisuuksia, kuten ohjaushalkaisijat tai tiivistysolakkeet, ovat yleisiä vaatimuksia autojen OEM-hankinnoissa.

Shanghai Soverchannel Industrial Co., Ltd. on valmistaja, joka on rakentanut teknisen perustansa juuri tähän tilaan. Yrityksenä, joka on ollut vahvasti mukana autojen kiinnitysteollisuudessa useiden vuosien ajan ja joka toimii tuotantokantansa Nantong Jinzhai Hardware Co., Ltd.:n kautta, Shanghai Soverchannel Industrial Co., Ltd. hallinnoi OEM/ODM-pulttikehitysohjelmia alkuperäisestä mallisuunnittelusta täydelliseen tuotannon validointiin – ei vain luetteloiden täyttämiseen. Koko prosessin tarkastusjärjestelmä, joka ohjaa sen vakiopulttituotantoa, ulottuu kaikkiin räätälöityihin ohjelmiin: ensimmäisen artikkelin tarkastusraportit, mittojenmukaisuus asiakkaan piirustusten mukaan, mekaanisten ominaisuuksien sertifiointi suunnitteluluokan mukaan ja pintakäsittelyn tarkastus OEM-korroosiostandardien mukaisesti.

Tuotevalikoima ulottuu paljon muutakin kuin pelkät pultit. Shanghai Soverchannel Industrial Co., Ltd. valmistaa yhteensopivia muttereita, teräksen työstöosia, hitsauskomponentteja ja monimutkaisia ​​erikoismuotoisia kiinnityskokoonpanoja – kattaa täyden valikoiman liitoslaitteita, joita yksittäinen autoteollisuuden alajärjestelmä tai kokoonpanomoduuli saattaa vaatia. Asiakkaille, jotka hallitsevat useita kiinnikkeiden toimittajia samalla alustalla, yhdistäminen yhdeksi teknisesti kykeneväksi lähteeksi johdonmukaisella laadunhallinnalla vähentää validointitaakkaa, parantaa toimitusketjun läpinäkyvyyttä ja yksinkertaistaa IATF 16949:n ohjaamien tuotantoympäristöjen edellyttämää jäljitettävyysdokumentaatiota.

Kiinnikkeiden vikatilat autosovelluksissa ja kuinka suunnittelu- ja valmistuspäätökset estävät ne

Suurin osa käytössä olevista autopulttien vioista ei johdu riittämättömästä nimellislujuudesta – ne johtuvat ennustettavista mekanismeista, jotka voidaan korjata kiinnittimien valinnalla, valmistusprosessin ohjauksella ja asennusmenettelyllä. Näiden vikatilojen ymmärtäminen antaa insinöörille ja hankintatiimille mahdollisuuden tehdä parempia päätöksiä määrittelyvaiheessa sen sijaan, että diagnosoisivat vikoja niiden ilmaantumisen jälkeen.

• Väsymysmurtuma langan juuressa: Yleisin autojen pulttivikatila. Tapahtuu syklisessä kuormituksessa, kun jännityspitoisuudet ensimmäisen kytkeytyneen kierteen juuressa ylittävät materiaalin kestävyysrajan. Käsitelty valssattujen kierteiden (leikkausta vastaan), kierre-lämpökäsittelyn sekvensoinnin ja oikean esijännityksen avulla, jotta liitos pysyy puristuksessa koko kuormitusjakson ajan.
• Vetyhaurastunut murtuma: Viivästynyt hauras murtuma, joka ilmenee tunteja tai päiviä asennuksen jälkeen, johtuu galvanoinnissa absorboituneesta vedystä. Esiintyy kuormituksilla, jotka ovat alle nimelliskuormituksen ilman näkyvää varoitusta. Estetty määrittämällä sinkkihiutalepinnoitteet luokille 10.9 tai sitä korkeammalle tai noudattamalla tiukkaa leivontaohjetta, kun galvanointia ei voida välttää.
• Tärinän löystyminen (itse löystyvä): Poikittaisvärähtelyn alaisena oleva mikroluisto kierteen ja laakeripinnan rajapinnoissa aiheuttaa mutterin tai pultin asteittaisen pyörimisen vähentäen asteittain esijännitystä. Estetty hammastetuilla laipparakenteilla, kierreluitoilla tai vallitsevilla vääntömomenttimuttereilla – valinta riippuu tärinäympäristön suuruudesta ja taajuudesta sekä siitä, puretaanko liitos käytön aikana.
• Langanpoisto pehmeästä liitäntämateriaalista: Kun pultit ajetaan suoraan alumiini- tai muovikoteloon, kierrekiinnityspituus on laskettava estämään kuoriutuminen ennen kuin pultti saavuttaa kestävän kuormituksen. Alumiinin peukalosääntönä on, että kiinnityspituus on vähintään 1,5 × pultin halkaisija luokassa 8.8 ja kasvaa 2 × laadussa 10.9. Näiden arvojen alapuolella liitos irtoaa, ennen kuin pultti saavuttaa suunnitellun esijännityksen käytetystä vääntömomentista riippumatta.
• Stressin rentoutuminen korotetussa lämpötilassa: Luokan 12.9 pultit, joita käytetään korkeissa lämpötiloissa – pakojärjestelmän kiinnitys, turboahtimen kiinnikkeet, moottoritilan kiinnikkeet lämmönlähteiden lähellä – kokevat jännityksen rentoutumisen, kun materiaali hiipii jatkuvassa yli 250–300 °C:n kuormituksessa. Tämä vähentää esikuormitusta ajan myötä. Ratkaisuja ovat korkeiden lämpötilojen käyttöön tarkoitettujen metalliseoslaatujen valinta tai vaihtaminen alempaan, mutta korkeampiin lämpötiloihin kestäviin ruostumattomiin metalliseoksiin, jos lujuusmarginaali sen sallii.

Näiden vikatilojen dokumentointi tiettyjä liitoskohtia vastaan ​​ajoneuvon kehityksen aikana – ja kiinnikkeiden eritelmien sovittaminen kuhunkin riskiin – on suunnitteluala, joka erottaa autoteollisuuden kiinnitysohjelmat yleisestä teollisesta kiinnikkeiden hankinnasta. Autoteollisuuden ohjelmien takana oleva valmistustiheys, joka on kehitetty Shanghai Soverchannel Industrial Co., Ltd.:n vuosien OEM-toimitusketjun kokemuksella, on juuri se, mikä tekee tästä kurinalaisuudesta toteutettavissa tuotantomittakaavassa.
