Miksi pultin luokkanumero todella kertoo vahvuuskaavan

Jokaiseen erittäin lujaan pultin päähän painettu kaksinumeroinen ominaisuusluokka ei ole mielivaltainen – se koodaa kaksi mekaanista ominaisuutta yhteen merkintään. Otetaan esimerkkinä arvosana 10.9: ensimmäinen luku 10 tarkoittaa 1000 MPa:n vähimmäisvetolujuutta, kun taas desimaaliluvun jälkeinen numero 9 edustaa myötöraja-lujuussuhdetta 0,9, jolloin minimimyötölujuus on 900 MPa. Grade 8.8 noudattaa samaa logiikkaa - 800 MPa veto, 640 MPa. Tämä ISO 898-1 -standardin mukainen ja Kiinan GB/T 3098.1 -standardin mukainen järjestelmä tarkoittaa, että insinöörit voivat lukea kantavuusparametrit suoraan pään merkinnöistä ilman erillistä tietolehteä.

Teräsrakenteiden liitoksille GB/T 1228:ssa ja GB/T 3632:ssa määritellyt kaksi laatuluokkaa ovat 8.8 ja 10.9. Grade 10.9 tarjoaa noin 30 % suuremman vetokapasiteetin kuin 8.8 25–40 %:n hinnalla – kompromissi, joka on järkevä korkeissa rungoissa, pitkäjänteisissä katoissa ja raskaissa teollisuusalustoissa, joissa pulttien määrän vähentäminen vähentää myös porattujen reikien määrää ja säilyttää palkkien poikkileikkauksen. Grade 8.8 sen sijaan pysyy oletusarvona yleisessä rakenteellisessa valmistuksessa: kustannustehokas, laajalti saatavilla kaikissa vakiokooissa M12:sta M36:een ja riittää useimpiin palkki-pilariliitoksiin kohtalaisella kuormituksella.

Yksi tärkeä selvennys: korkeampi arvosana ei aina tarkoita parempaa. Kun lujuus kasvaa, sitkeys heikkenee ja herkkyys vetyhaurastumiselle kasvaa. Lajien 10.9 valitseminen, jossa 8.8 on riittävä, lisää kustannuksia ja lisää jännityskorroosion riskiä syövyttävissä ympäristöissä. Oikea lähestymistapa on sovittaa kiinteistöluokka rakennesuunnittelussa laskettuun liitoskuormaan ja turvallisuustekijään – ei ylimäärittelyä varmuuden vuoksi.

Suuri kuusikulmainen vs. vääntöleikkaus: oikean liitäntätyypin valitseminen projektillesi

Teräsrakenteiden lujat pultit Saatavilla on kaksi ensisijaista kokoonpanoa Kiinan kansallisten standardien mukaiseen rakenteelliseen käyttöön, ja valinta niiden välillä vaikuttaa asennuksen nopeuteen, kustannuksiin ja laadunvalvontatuloksiin enemmän kuin useimmat insinöörit aluksi ymmärtävät.

Suuret kuusikulmaiset lujat pultit (GB/T 1228)

Suuret kuusikulmaiset pultit ovat perinteisempää tyyppiä, ja niitä käytetään yhteensopivien muttereiden ja karkaistujen aluslevyjen rinnalla. Esijännitys saadaan aikaan käyttämällä kalibroitua vääntömomenttia momenttiavaimen kautta. Tämä antaa asentajalle tarkan hallinnan, joten ne sopivat hyvin dynaamisia kuormia kantaviin liitäntöihin – nosturipalkkeihin, siltojen kannet ja rakenteet, jotka ovat alttiina tärinälle tai sykliselle rasitukselle. Vääntömomentin säätömenetelmä vaatii tiukkaa teknisten vaatimusten noudattamista: alikiristys jättää esijännityksen riittämättömäksi, kun taas ylikiristys vaarantaa pultin murtuman tai kierteen irtoamisen. Suurissa projekteissa momenttiavaimen kalibrointi on tarkistettava päivittäin.

Erittäin lujat vääntöleikkauspultit (GB/T 3632)

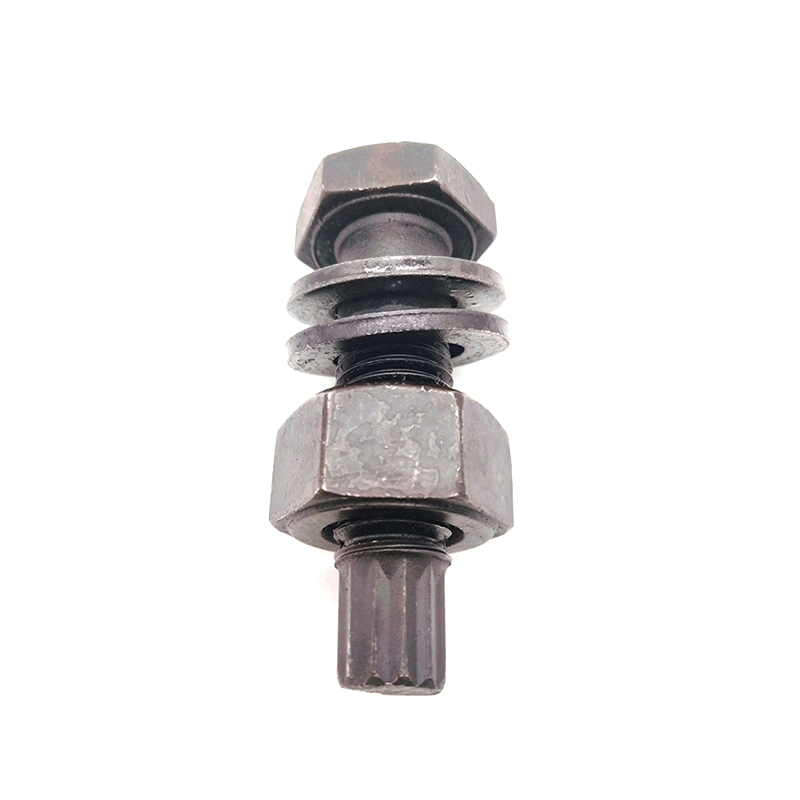

Vääntöleikkauspulteissa varren päässä on pintasilmä. Asennuksen aikana erikoissähköavain tarttuu sekä mutteriin että pintapiilaan samanaikaisesti. Kiristyksen edetessä naarasleikkaus leikkautuu irti valmiiksi suunnitellusta kaulaurasta juuri silloin, kun pultti saavuttaa määritellyn esijännityksen, mikä eliminoi vääntömomentin mittauksen tarpeen. Leikattu pintasilmä on visuaalinen vahvistus siitä, että asennus on valmis ja oikein. Tämä itseilmaisumekanismi nopeuttaa vääntöpulttien tarkastamista huomattavasti kentällä ja vähentää riippuvuutta käyttäjän taidoista. Niitä suositaan korkeissa rakennuksissa ja suurijänteisissä teräsrakenteissa, joissa asennuksen tehokkuus vaikuttaa suoraan rakentamisen aikatauluun.

Käytännön kompromissi on yksinkertainen: vääntöleikkauspultit maksavat enemmän kappaleelta ja vaativat patentoituja sähköavaimia. Jos jakoavain epäonnistuu työmaalla, työ keskeytyy. Suuret kuusikulmaiset pultit ovat yleisemmin yhteensopivia standardityökalujen kanssa ja ovat parempi valinta, kun työkalun saatavuus on epävarmaa tai kun liitoksen rakenne vaatii uudelleenkiristystä vaiheittaisen rakentamisen aikana.

Mitä karkaisu ja karkaisu todellisuudessa tekee teräksen pultauksessa – ja miksi sillä on merkitystä rakenneliitoksissa

Ilmaisu "karkaistu ja karkaistu" esiintyy käytännössä kaikissa erittäin lujassa pultissa, mukaan lukien GB/T 1228, GB/T 3632 ja niiden kansainväliset vastineet. Sen ymmärtäminen, mitä tällä lämpökäsittelysyklillä todellisuudessa saavutetaan – sen sijaan, että käsittelisi sitä yleisenä laatuväitteenä – auttaa hankintainsinöörejä arvioimaan toimittajien kykyjä ja välttämään kriittisten yhteyksien epäonnistumisia.

Sammutus käsittää pultin kuumentamisen yli 880–960 °C:seen (seoksen koostumuksesta riippuen), kunnes seosaineet, kuten kromi, molybdeeni ja titaani, liukenevat kokonaan teräsmatriisiin. Sen jälkeen pultti jäähdytetään nopeasti nestemäisessä väliaineessa, jolloin mikrorakenne lukittuu kovaan mutta hauraaseen martensiittifaasiin. Tässä vaiheessa pultin kovuus on maksimi, mutta se on vaarallisen altis halkeilulle jännityksen vaikutuksesta. Karkaisu seuraa välittömästi: pultti kuumennetaan 420–600°C:een sisäisten jännitysten lievittämiseksi ja hauraan martensiitin muuntamiseksi hienoksi karkaistuksi sorbiittirakenteeksi. Tämä palauttaa sitkeyden säilyttäen samalla karkaisun aikana saavutetun kohonneen lujuuden.

Karkaisulämpötila on avainmuuttuja, joka määrittää lopullisen lujuuden ja sitkeyden välisen tasapainon. Matalissa lämpötiloissa käytettäville pulteille – esimerkiksi ulkoteräsrakenteet pohjoisissa ilmastoissa – karkaisun tulee tuottaa metallografisessa tarkastuksessa luokkiin 1–3,5 kuuluva mikrorakenne, joka varmistaa riittävän iskunkestävyyden pakkasolosuhteissa. Luokan 8.8 pulteille, joiden kierrehalkaisija on yli M20, kiinalaiset standardit edellyttävät seosteräksisiä materiaaleja ja tyhjiökarkaisuprotokollat ​​riittävän karkaisujen takaamiseksi koko pultin poikkileikkauksen läpi.

Shanghai Soverchannel Industrial Co., Ltd.:ssä ja sen tuotantolaitoksessa Nantong Jinzhai Hardware Co., Ltd.:ssä karkaisu- ja karkaisuprosessi on integroitu koko prosessin kattavaan tarkastusjärjestelmään, joka perustuu vuosien kokemukseen autojen kiinnitinteollisuudesta – alalla, jolla pulttien suorituskykyvaatimukset ovat luultavasti tiukemmat kuin useimmat rakenteelliset sovellukset. Sama metallurginen kurinalaisuus, jota sovelletaan autoteollisuudessa käytettäviin kiinnikkeisiin, pätee kaikkiin valmistamiimme teräsrakennepultteihin M12:sta M36:een sekä 8,8- että 10,9-suorituskykytasoilla.

Kuinka pultin halkaisijan valinta vaikuttaa teräsrakenteiden liitosten tehokkuuteen

Oikean pultin halkaisijan määrittäminen ei tarkoita vain liitäntälevyn reiän koon sovittamista - se vaikuttaa suoraan liitoksen leikkauskykyyn, liitetyn osan nettoleikkauspinta-alaan ja suunnittelukuorman siirtämiseen tarvittavien pulttien määrään. Käytännössä kevyen teollisuuden teräsrungoista pitkäjänteisiin kattoristikkoihin ulottuvat projektit vaativat erilaisia ​​halkaisijavaihtoehtoja jopa M12–M36-alueella.

• M16 ja M20 ovat kevyempien teräsrakenteiden työhevosia — toisiopalkkiliitokset, orret, jäykisteet ja pilarin pohjalevyt matalissa teollisuusrakennuksissa. M20 on usein pienin halkaisija, jonka rakennemääräykset määrittävät ensiöliitännät, koska se on tasapainossa kapasiteetin ja reiän porauskustannusten välillä.
• M22 ja M24 kattaa keskialueen: kaukopalkki-pilari momenttiliitokset monikerroksisissa kehyksissä, raskaat nosturipalkkien päätylevyt ja siirtorakenteet. Hyppy M20:sta M22:een lisää noin 20 % leikkauskykyä pulttia kohti, mikä voi merkittävästi vähentää pulttien määrää ruuhkaisilla liitosalueilla.
• M27 ja M30 käytetään suuren kuormituksen skenaarioissa – raskaan teollisuuden alustoissa, siltojen lähestymisrakenteissa ja suuren jänteen avaruusrungoissa. Näillä halkaisijoilla esijännityksen vääntömomenttivaatimukset kasvavat huomattavasti, ja työkalujen valinnasta tulee tärkeämpi logistinen näkökohta työmaalla.
• M36 edustaa vakioalueen yläpäätä ja on tyypillisesti varattu ankkuripulttisovelluksiin, erittäin raskaisiin pylväiden jatkoksiin tai liitoksiin, joissa pääsyrajoitukset rajoittavat niiden pulttien määrää, jotka mahtuvat fyysisesti liitoksen geometriaan.

Yksi usein huomiotta jätetty tekijä on pultin halkaisijan ja osan paksuuden välinen suhde. Pultin halkaisijan lisääminen leikkauskapasiteetin lisäämiseksi voi aiheuttaa lävistysleikkausongelmia ohuemmissa kulmalevyissä tai päätylevyissä, mikä edellyttää joko levyn paksuuden lisäämistä tai paluuta pienempään halkaisijaan suuremmalla pulttien määrällä. Rakenteelliset yksityiskohdat ja liitosinsinöörit yleensä optimoivat tämän kompromissin iteratiivisen laskelman avulla sen sijaan, että käyttäisivät suurinta saatavilla olevaa halkaisijaa.

Esikiristysmenetelmät erittäin lujille rakennepulteille: vääntömomentin ohjaus, mutterin kääntyminen ja suoran jännityksen ilmaisimet

Oikean pultin esijännityksen saavuttaminen erottaa erittäin lujan kitkaliitoksen yksinkertaisesta laakeriliitoksesta. Esijännitys luo puristusvoiman yhdistettyjen teräspintojen välille, joka synnyttää kitkaa – ja juuri tämä kitka, ei pultin leikkaus, siirtää kuormaa liukastumiskriittisessä liitoksessa. GB/T 1228:ssa tunnistetaan kolme asennustapaa, joista jokaisella on omat laadunvalvontavaikutukset.

Vääntömomentin ohjausmenetelmä

Yleisimmin käytetty lähestymistapa suurille kuusikulmaisille pulteille. Kalibroitu momenttiavain käyttää ennalta laskettua vääntömomenttiarvoa, joka on johdettu edustavien pulttikokoonpanojen päivittäisestä testauksesta todellisilla asennustyökaluilla. Vääntömomentin ja esijännityksen väliseen suhteeseen vaikuttavat kierteiden kitka, mutterin pinnan kitka ja pinnan voitelu – minkä vuoksi vääntömomentin arvo on validoitava käyttämällä tarkkaa kiinnitinsarjaa ja työkalukokoonpanoa, joka on suunniteltu kyseisen päivän työlle, ei yleisestä taulukosta.

Pähkinän käännösmenetelmä

Kaikki liitoksessa olevat pultit kiristetään ensin tiukasti tiukasti – tavallisella jakoavaimella tai muutamalla iskuavaimella olevan henkilön tuntemaan vastukseen. Kireästä asennosta mutteria käännetään sitten määrättyyn kulmaan (tyypillisesti 1/3 - 2/3 täydestä kierroksesta riippuen pultin pituudesta ja kahvan pituudesta). Tätä menetelmää pidetään joissakin sovelluksissa luotettavampana kuin vääntömomentin ohjaus, koska se on vähemmän herkkä kitkan vaihtelulle. Se vaatii kuitenkin selkeän alkuperäisen tiukan asennon merkitsemisen, jotta kulman mittaus olisi tarkka.

Vääntöleikkauksen itseilmaisumenetelmä (GB/T 3632)

Kuten yllä olevassa pulttityyppivertailussa todettiin, esisuunnitellun leikkausuran pinnan murtuminen tarjoaa mekaanisen takuun esijännityksestä ilman, että vaaditaan vääntömomentin mittausta tai kulmapyörän seurantaa. Asennuksen jälkeinen tarkastus on yksinkertaista: mitään pulttia, jossa on ehjä pintasilmä, ei ole kiristetty kunnolla. Asennuksen jälkeen kriittisille liitoksille on suoritettava varmennustestaus, jossa käytetään ainetta rikkomatonta arviointia tai pulttien kireyden kalibrointitarkastuksia, erityisesti seismisillä vyöhykkeillä tai dynaamiselle kuormitukselle altistuvissa rakenteissa.

OEM- ja ei-standardi lujien pulttien valmistus: kun vakiokoot jäävät alle

Kaikkia teräsrakenneliitoksia ei voida ratkaista luettelosta löytyvillä M20- tai M24-standardilla. Jälkiasennusprojektit, mittatilaustyönä valmistetut liitäntälaitteistot, patentoidut rakennejärjestelmät ja erikoistuneet teollisuuslaitteet vaativat usein kiinnikkeitä, jotka eivät kuulu GB/T 1228:n tai GB/T 3632:n mittojen soveltamisalaan. Tällöin OEM- ja ei-standardivalmistuskyvystä tulee todellinen erotteleva tekijä eikä markkinointivaatimus.

ja Shanghai Soverchannel Industrial Co., Ltd. on OEM/ODM-teräsrakenteiden korkealujuuspulttien valmistaja ja tehdas, joka toimii tuotantokantansa Nantong Jinzhai Hardware Co., Ltd:n kautta. Yrityksen tausta autojen kiinnittimien alalla on erityisen tärkeä tässä: autoteollisuus vaatii rutiininomaisesti monimutkaisia epästandardeja kiinnikkeiden muotoja, tiukkoja muotoja kierrekappaleita, tiukkoja muotoja kiinnityspään geometrioita, pienennettyjen laippapään muotoja. toleranssit — nollatoleranssilla mekaanisten ominaisuuksien poikkeamalle. Tämä suunnittelu- ja valmistusala siirtyy suoraan rakenteellisten kiinnittimien räätälöintiin.

Steel Structure High Strength Bolts Shanghai Soverchannel Industrial Co., Ltd.:n mukautettuja ominaisuuksia ovat:

• Standardista poikkeavat varren pituudet ja pitopituudet vakioalueen ulkopuolella, paksuihin liitospaketteihin tai laajennettuihin sovelluksiin
• Mukautetut kierrevälit tai osittaiset kierteet erityisiin liitosgeometriavaatimuksiin

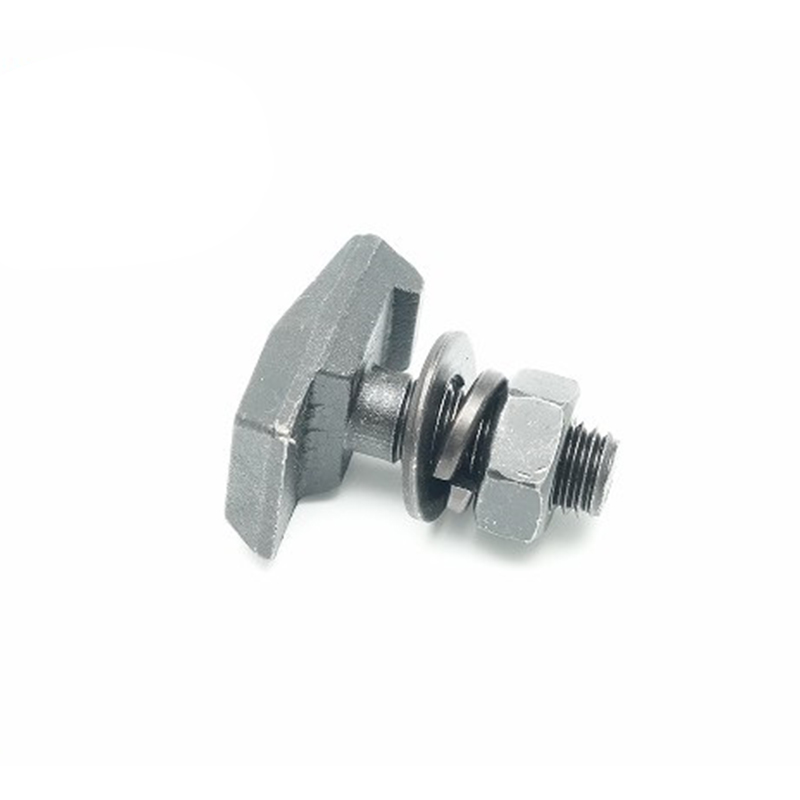

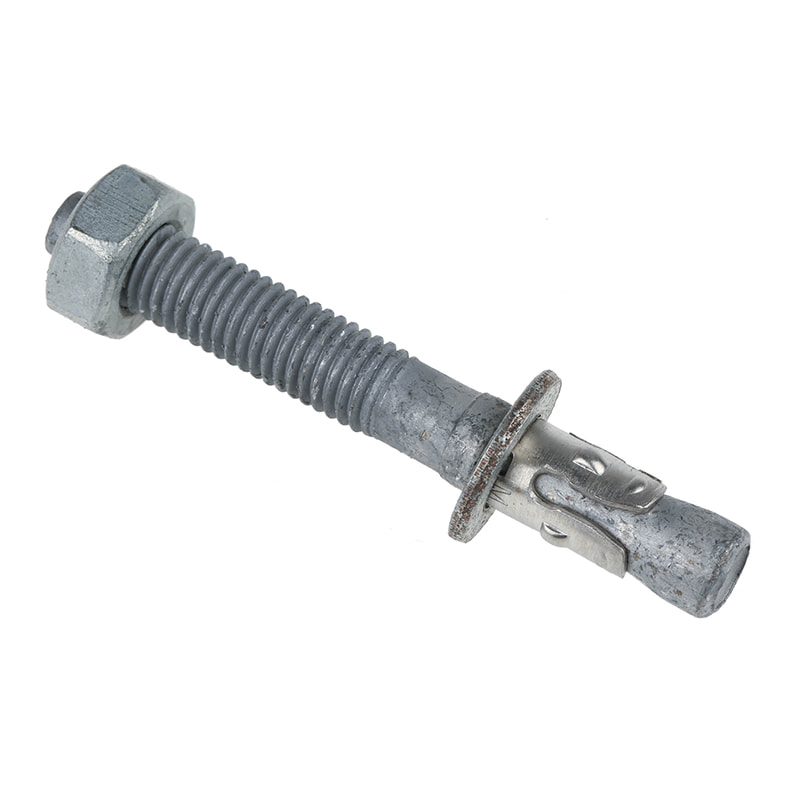

• Erikoismuotoiset kiinnityskomponentit — T-pultit, ankkuritankokokoonpanot, hitsauspultit ja monimutkaiset muotokappaleet — valmistettu asiakkaan piirustusten mukaan
• Koko prosessin mekaanisten ominaisuuksien sertifiointi ei-standardeille tuotteille, mukaan lukien kovuuden tarkastus, vetolujuustestaus ja metallografiset tarkastusraportit

Keskeinen tekninen vaatimus jokaiselle ei-standardille lujalle pultille on, että materiaalispesifikaatiota ja lämpökäsittelyprotokollaa on noudatettava geometrian muutoksista riippumatta. Epätyypillinen varren pituus ei muuta tarvetta kunnolliseen karkaisuun ja karkaisuun käyttämällä seosterästä, joka on valittu vaaditulle suoritustasolle. Luotettavat OEM-valmistajat pitävät epätyypillisiä pultteja suunnittelukomponentteina, eivät laitteistomuunnelmina.
