Kuusiokolopultti: standardit, materiaalit, lajikkeet ja teolliset sovellukset

Ota kuusiokantainen pultti ja pidät käsissäsi maailman eniten käytettyä teollista kiinnitintä. Teräsrungot, moottorilohkot, laivojen rungot, siltojen kannet – sama kuusisivuinen profiili näkyy kaikkialla, kiristettynä saman luokan työkaluilla, luotettu kuormille, jotka tuhoavat vähemmän yhteyksiä. Tuo yleisyys ei ole sattumaa. Se on tulosta geometriasta, joka pakkaa aidon mekaanisen edun kompaktiin, standardoituun muotoon. Mutta kaikkialla esiintyy myös omahyväisyyttä: insinöörit ja ostajat, jotka pitävät kaikkia kuusiokantaisia ​​pultteja vaihdettavina, päätyvät rutiininomaisesti vääränlaatuisiin kiinnikkeisiin kriittisissä liitoksissa, korroosiovaurioihin ulkokokoonpanoissa ja mittojen epäsuhtaisiin, jotka hidastavat asennusta. Tässä oppaassa käydään läpi viisi ulottuvuutta, jotka itse asiassa määräävät, toimiiko kuusiokantainen pultti – vakiojärjestelmä, materiaali, laatu, pintakäsittely ja käyttösovitus – joten voit valita luottavaisin mielin tavan sijaan.

Mikä tekee kuusiokantaisesta pultista eron muista kiinnikkeistä

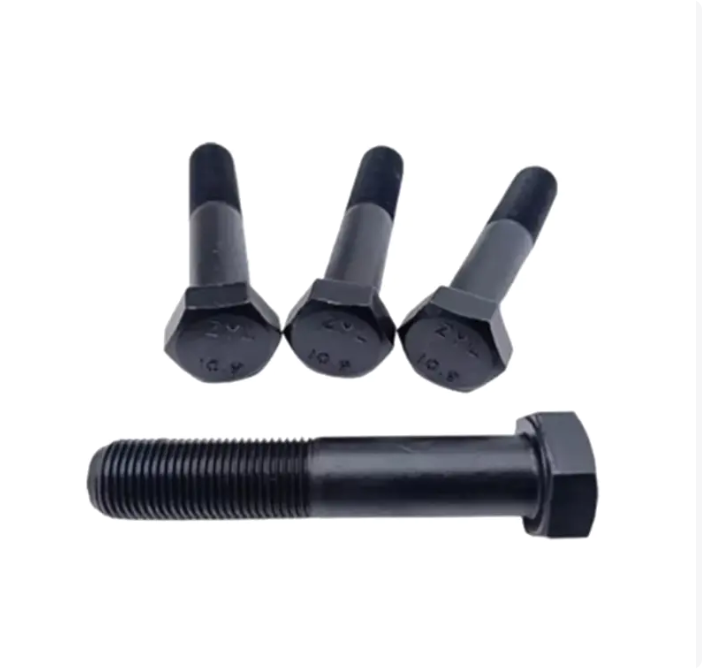

Kuusikulmainen pää tarjoaa kuusi tasaista laakeripintaa avaimelle tai hylsylle. Tämä geometria mahdollistaa suuren vääntömomentin käytön ilman, että työkalu luisu pois, ja se tekee sen käyttämällä työkaluja, jotka jokainen työpaja, kenttätyöntekijä ja kokoonpanolinja jo omistavat. Kuusiokoloavain vaatii upotetun pistorasian; Torx-terä vaatii vastaavan tähtiprofiilin. Kuusiokolopää toimii kiintoavainten, laatikkoavainten, räikkähylsyjen ja iskuvääntimien kanssa – työkaluvalikoima on käytännössä universaali.

On säilytettävä ero a kuusiopultti ja a kuusiokantaruuvi . Molemmissa on kuusisivuinen pää ja ulkokierteinen varsi, mutta kuusiokantaruuvit on valmistettu tiukempiin mittatoleransseihin ja niissä on aluslevy pään alla. Käytännössä kuusiopultit ovat hallitseva valinta rakenne- ja rakennuskokoonpanoissa, joissa mutteri muodostaa liitoskierteen; kuusiokantaruuvit ovat suositeltavia tarkkuuskonesovelluksissa, joissa kiinnike kiertyy suoraan kierrereikään. Kun teknisissä tiedoissa lukee "kuusiokantapultti", se viittaa melkein aina laajempaan kategoriaan – mutta toleranssiluokan vahvistaminen ennen tilaamista estää loppupään sovitusongelmat.

Vielä yksi ero: ulkopuoliset kuusiopultit teollisiin sovelluksiin ajetaan pään ulkopuolelta, toisin kuin kantaruuvit, joissa asema on sisäinen. Tällä on merkitystä kaikissa kokoonpanoissa, joissa pääsytila ​​on rajallinen, mutta työkalujen kytkeminen sivulta on mahdollista – teräsrakenteet ja autojen apurungot ovat selkeimpiä esimerkkejä.

Vakiojärjestelmät: DIN, ISO ja ASME verrattuna

Kolme standardiperhettä hallitsee suurinta osaa kuusiokantapulteista maailmanlaajuisissa toimitusketjuissa. Niiden välillä valitseminen ei ole esteettinen päätös – se vaikuttaa jakoavaimen kokoon, kierteen nousuun, toleranssiluokkaan ja rajat ylittävään vaihdettavuuteen.

DIN- ja ISO-järjestelmät menevät geometrialtaan merkittävästi päällekkäin, mutta ne eivät ole identtisiä. Käytännön esimerkki: DIN 933:n mukainen M10-pultti on suunniteltu 17 mm:n avaimelle, kun taas ISO 4017:n mukaan sama nimelliskoko käyttää 16 mm:n avainta. Tällä millimetrin erolla ei ole merkitystä työpajassa, jossa on täysi jakoavainsarja, mutta se voi aiheuttaa asennuksen viiveitä suurella työmaalla, jossa työkaluvarasto on standardoitu. Kansainvälisissä hankinnoissa ISO:n määrittäminen on turvallisempi oletus, koska se viestii selkeästi yhteentoimivuusodotukset toimittajille missä tahansa maassa.

ASME-järjestelmä käyttää tuumapohjaisia ​​nimellishalkaisijoita ja joko Unified National Coarse (UNC) tai Fine (UNF) kierreprofiileja. Pohjois-Amerikan rakentamisessa ja erityisesti öljy- ja kaasulaippapulteissa – joissa ASTM-materiaalilaadut leikkaavat ASME:n mittastandardeja – tämä järjestelmä pysyy oletusarvona. Kiinasta pohjoisamerikkalaisia ​​projekteja varten hankkivien ostajien tulee nimenomaisesti mainita ASME B18.2.1 ostotilauksissa, koska kiinalaiset valmistajat käyttävät oletuksena metristä DIN/ISO-standardia, ellei toisin neuvota.

Materiaalin ja lujuusluokan valinta

Materiaali ja arvosana ovat erillisiä päätöksiä, jotka yhdistävät toisiaan. Materiaali määrittää pohjan korroosionkestävyyden ja alkuainekoostumuksen; laatu (ja siihen liittyvä lämpökäsittely) määrää mekaanisen suorituskyvyn katon. Väärän yhdistelmän valinta kumpaankin suuntaan – ylimäärittely lisää tarpeettomia kustannuksia, alimäärittely aiheuttaa vikariskin – on yksi yleisimmistä teollisten kiinnitysten hankintavirheistä.

8.8 hiiliteräs kattaa suurimman osan teollisista käyttötapauksista. Sen vetolujuus on 800 MPa ja riittävä sitkeys, se on helppo hankkia maailmanlaajuisesti ja sen kustannukset ovat ennakoitavissa. Luokka 10.9 tulee kuvaan, jossa kompaktissa nivelessä vaaditaan suurempaa esijännitystä – autojen jousituskomponentit ja vaihteiston kannet ovat tyypillisiä esimerkkejä. Arvosana 12.9 on varattu aidosti kriittisille korkean stressin sovelluksille; sen alempi sitkeys verrattuna arvoon 8,8 tarkoittaa, että se on herkempi väärälle asennusmomentille, joten se vaatii tiukempaa kokoonpanon valvontaa.

Ruostumattomat teräkset myyvät vetolujuutta korroosionkestävyyteen. A4-80 (316 ruostumaton) kantaa 800 MPa:a, mikä vastaa 8,8 hiiliterästä, mutta säilyttää tämän suorituskyvyn loputtomiin kloridipitoisissa ympäristöissä, joissa sinkitty hiiliteräspultti syöpyisi pinnoitteensa läpi kuukausissa. Meri- ja rannikkorakentamisessa pitkän aikavälin kustannuslaskenta suosii lähes aina ruostumatonta terästä hiiliteräksisten kiinnikkeiden toistuvan vaihdon sijaan.

Pintakäsittelyvaihtoehdot ja milloin niitä käytetään

Pintakäsittely on kuusiokantaisen pultin ympäristönsuojelukerros. Oikea teräslaatukin syöpyy ennenaikaisesti, jos pintasuojaus ei sovi käyttöympäristöön. Ydin kompromissi on pinnoitteen paksuuden (joka vaikuttaa mittojen sovitukseen), korroosiokyvyn ja kustannusten välillä.

• Galvanoitu sinkki (kirkas sinkki / BZP) — tavallinen kaupallinen käsittely sisätiloissa tai suojaisissa sovelluksissa. Tyypillisesti 5-12 µm paksu. Kustannustehokas ja laajalti saatavilla, mutta tarjoaa rajoitetun suojan märässä tai ulkona. Soveltuu luokan 8.8 pulteille katetuissa teräsrakenteissa ja yleiskoneissa.
• Kuumasinkitys (HDG) — upottamalla levitetty sinkki, joka muodostaa 45–85 µm kerroksen, joka sitoutuu metallurgisesti teräkseen. Tarjoaa kestävän ulkosuojan vuosikymmeniä. Paksu pinnoite vaatii kierteen toleranssin (yleensä luokka 6AZ/6H) säilyttämiseksi vakiomuttereiden kanssa. Käytetään laajasti rakentamisessa, infrastruktuurissa ja maatalouskoneissa.
• Musta oksidi — konversiopinnoite, joka tarjoaa lievän korroosionkestävyyden ja vähentää valon heijastuksia. Käytetään pääasiassa autojen sisätiloissa ja työkaluissa, joissa estetiikka on tärkeämpää kuin pitkäaikainen korroosiosuoja. Levitetään aina lisäöljyllä tai vahalla.
• Dacromet / geometria — 8–12 µm:n vesipohjainen sinkki-alumiinipinnoite, joka tarjoaa korroosionkestävyyden, joka on verrattavissa kuumasinkitykseen murto-osalla paksuudesta. Ei vaikuta kierteen sovitukseen, joten se on ensisijainen pintakäsittely korkealaatuisille (10,9, 12,9) pulteille, joissa HDG:n mittaiskua ei voida hyväksyä. Laajalti määritelty auto- ja tuulienergiassa.

Yksityiskohtaisempaa erittelyä pinnoitteen valinnasta ympäristön ja alustan mukaan pultin pintakäsittelytyypit ja valintaopas kattaa jokaisen vaihtoehdon tietyissä käyttöolosuhteissa. Yksi vältettävä pariliitos: kuumasinkitys luokan 12.9 pulteilla. Peittausprosessi ennen galvanointia aiheuttaa vetyhaurastumisriskin erittäin lujissa teräksissä – yhdistelmä, joka on aiheuttanut dokumentoituja kenttävirheitä kantavissa liitoksissa.

Kun tarvitaan maksimaalista tärinänkestävyyttä korroosiosuojauksen ohella, kuusikulmaiset laippapultit korkeavärähtelyympäristöihin integroi kuormaa jakava laippa suoraan pään geometriaan, mikä vähentää riippuvuutta pintakäsitellyistä aluslevyistä, jotka voivat huonontua ajan myötä.

Toimialasovellukset: rakentaminen, autoteollisuus, merenkulku ja koneet

Sama kiinnikkeiden perusgeometria palvelee radikaalisti erilaisia vaatimuksia eri toimialoilla. Kun ymmärrät, mitä kukin ala vaatii, voit estää määrittelyvirheet, kun hankintatiimi hankkii useita projektityyppejä samanaikaisesti.

Rakentaminen ja siviiliinfrastruktuuri kuluttaa eniten kuusiokantaisia pultteja maailmanlaajuisesti. Rakennusten, siltojen ja tornien teräsrakenteisia liitoksia säätelee ASTM F3125 (joka kattaa entiset A325- ja A490-luokat) Pohjois-Amerikassa tai EN 14399 Euroopassa. Nämä eivät ole yleisiä kuusiopultteja – ne on valmistettu ja testattu rakenteellisina kiinnikkeinä dokumentoidun kuormituksen ja karkaistujen aluslevyjen vaatimusten mukaisesti. Rakennusalalla käytetään myös suuria määriä vakiolaatuisia 8.8 kuusiopultteja toisioliitäntöihin, muotteihin ja laiteasennukseen, kun rakenteellisia pultteja ei vaadita.

Autojen kokoonpano määrittelee kuusiokantaiset pultit komponenttitasolla – moottorin kiinnikkeissä, jousituksen apurungoissa, vaihteistokoteloissa ja jarrusatulan kannattimissa on tarkat vääntömomenttivaatimukset, jotka edellyttävät tunnettua pulttilaatua ja pintakäsittelyä. Grade 10.9 on hallitseva valinta voimansiirron ja alustan nivelille. Dacromet-pinnoite on laajalti edullinen, koska se säilyttää mittatarkkuuden, vastustaa kotelon alla olevien ympäristöjen lämpökiertoa ja välttää korkean lujan teräksen galvanointiin liittyvän vetyhaurastumisen riskin.

Meri- ja offshore-sovellukset asettaa aggressiivisimmat korroosiovaatimukset. Suolasumu, jatkuva kosteus ja biologinen likaantuminen hyökkäävät nopeasti hiiliteräksen pintakäsittelyyn. A4-80 ruostumaton teräs (316 luokka) on vakiospesifikaatio näkyville kansilaitteistoille, putkien laippoille ja rungon liitoksille. Merenalaisissa sovelluksissa tai sovelluksissa, joihin liittyy erilaisia ​​metallikontakteja, voidaan tarvita duplex-ruostumattomia tai eksoottisia metalliseoksia – mutta suurimmassa osassa merenpinnan yläpuolella tehtävistä meritöistä A4-80 kuusiokantapultit passivoidun pinnan kanssa tarjoavat tarvittavan käyttöiän ilman liiallisia kustannuksia.

Teollisuuden koneet kattaa laajimmatkin vaatimukset. Yleisissä valmistus- ja laitekehyksissä käytetään luokkaa 8.8 sinkittynä. Korkean kierroksen tai tärinää aiheuttavat kokoonpanot – kompressorit, puhaltimet, pumppupesät – hyötyvät laipallisista versioista tai vallitsevista vääntömomenttiliitoksista, jotka estävät itselöystymisen. Tarkkuuslaitteet saattavat vaatia luokkaa 12.9, jotta saavutetaan tarvittava puristusvoima liitoksessa, jossa pultin kiinnityspituus on rajoitettu.

Hankintojen ja laadunvarmistuksen keskeiset tekijät

Kuusiokantainen pultti on vain yhtä luotettava kuin sen tuottanut prosessi. Hintalähtöinen hankinta, joka ohittaa dokumentoinnin, luo jäljitettävyysaukkoja – ja aloilla, joilla kiinnikkeiden viat ovat vastuussa, paperin jäljessä olevat aukot ovat yhtä ongelmallisia kuin aukot itse metallissa.

Kaikkien teollisuuskiinnikkeiden tilausten mukana tulee olla kolme asiakirjaa: a materiaalitestiraportti (MTR) tuotantoerän kemiallisen koostumuksen ja mekaanisten testien tulosten vahvistaminen; a mittatarkastusraportti pään geometrian, kierteen muodon ja pituustoleranssien tarkistaminen; ja valmistajan ISO 9001:2015 sertifikaatti vahvistaa, että pultin tuottanut laatujärjestelmä on auditoitu ja ajan tasalla. Toimittajien, jotka eivät voi toimittaa kaikkia kolmea pyynnöstä, ei pitäisi olla kriittisten sovellusten toimitusketjussa.

Pään merkinnät mahdollistavat nopean visuaalisen tarkastuksen. Metripulteissa luokka (8.8, 10.9, 12.9) on leimattu pään yläosaan sekä valmistajan tunnistemerkki. Imperial pulteissa SAE-luokat on merkitty säteittäisillä viivoilla: Grade 5 näyttää kolme viivaa, luokka 8 näyttää kuusi. Merkintöjen puuttuminen luokkana 8 tai 10.9 myydyssä pultissa on hylkäävä vika – se tarkoittaa, että pulttia ei ole valmistettu luokan mukaan tai merkintäprosessi epäonnistui laadunvalvonnassa.

Määritellään lankaluokka ostotilauksissa on yksityiskohta, joka erottaa kokeneet ostajat aloittelijoista. ISO-metriset kierteet ovat oletuksena 6g (ulkoinen) ja 6H (sisäinen) toleranssiluokat yleiskäyttöön. Tiukempia luokkia (4g/4H tai 5g/5H) on saatavana tarkkuussovituksiin, mutta ne lisäävät kustannuksia ja pidentävät toimitusaikaa. Löysämpiä luokkia (8 g) käytetään joskus kuumasinkityissä pulteissa pinnoitteen paksuuden mukauttamiseksi – mutta ne on yhdistettävä vastaavan ylimitoitettuun mutteriin oikean kiinnittymisen varmistamiseksi.

Lopuksi pariliitospäätöksillä on merkitystä. The mutterien ja aluslevyjen pariliitosopas kattaa periaatteen, jonka mukaan aluslevyjen, lukkoaluslevyjen ja mutterien tulee vastata niiden mukana tulevan pultin laatua ja viimeistelyä. Luokan 8 pultin asentaminen luokan 2 mutterilla luo heikon kohdan mutterin kierteisiin; sinkittyjen pulttien sekoittaminen päällystämättömien muttereiden kanssa nopeuttaa galvaanista korroosiota liitosrajapinnassa. Kiinnitinkokoonpano toimii järjestelmänä – jokainen järjestelmän komponentti ansaitsee saman spesifikaatiokurin, jota sovelletaan itse pulttiin.
