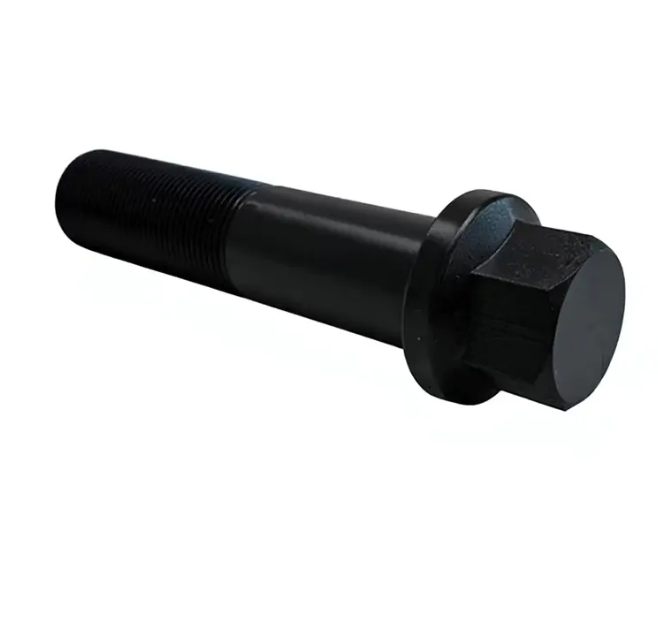

Sylinterinkannen pultit: kiristysvoima, vääntömomentti ja vikaanalyysi

Sylinterikannen pultin ensisijainen tehtävä ei ole vain kiinnittää pää lohkoon. Sen tarkoituksena on ylläpitää tarkkaa, tasaista puristusvoimaa koko pään tiivisteen tiivistyspinnalla äärimmäisen lämpösyklin, sylinterin painepiikkien ja materiaalin laajenemiserojen olosuhteissa. Oikein kiristettynä pultti venyy joustavasti suunniteltuun jännitystilaan ja käyttäytyy kuten erittäin luja jousi, joka säilyttää yli 8 000 - 12 000 puntaa puristusvoimaa kiinnitintä kohti . Tämä varastoitu energia puristaa kannen tiivisteen riittävästi tiivistämään polttopaineet, jotka voivat ylittää 1500 psi pakotetun oikosulkumoottorissa, ja samalla tiivistää korkeapaineiset öljygalleriat ja jäähdytysnesteen kanavat, jotka kulkevat pään ja lohkon välillä. Pultti, joka on painunut, väsynyt tai asennettu riittämättömällä esijännityksellä, ei pysty ylläpitämään tätä tiivistettä, kun sylinterinkansi ja lohko laajenevat eri tahtiin lämmenyksen aikana. Jokaisen oikean asennuksen ja diagnoosin perusta on sen ymmärtäminen, että kantapultti on dynaaminen, jousikuormitettu kiinnityslaite – ei staattinen kierretappi.

Vääntömomentti vs. vakiokiinnikkeet: perustavanlaatuinen ero

Sylinterikannen pultit jakautuvat kahteen toisensa poissulkevaan luokkaan, ja niiden käsittely samanlaisena aiheuttaa välittömän moottorihäiriön. Vakiopultit kiristetään elastisen alueensa sisällä, mikä tarkoittaa, että ne palautuvat alkuperäiseen pituuteensa löystyessään ja voidaan monissa tapauksissa käyttää uudelleen, jos ne täyttävät mittatarkastuskriteerit. Vääntömomenttipultit kiristetään kimmorajansa yli plastiselle muodonmuutosvyöhykkeelle , jossa materiaali venyy pysyvästi eikä palaa alkuperäiseen pituuteensa. TTY-lähestymistapa tarjoaa johdonmukaisemman kiristysvoiman, koska pultin kuormituskäyrä tasoittuu muovialueella – pienet vaihtelut kääntökulmassa aiheuttavat minimaalisen vaihtelun puristuskuormassa, mikä tekee prosessista toistettavamman kokoonpanolinjalla. Peruuttamaton kompromissi on, että TTY-pultti on venytetty myötörajansa yli ja ei saa koskaan käyttää uudelleen . Toinen vääntömomenttisarja myöhennetylle pultille työntää sitä edelleen plastiseen muodonmuutokseen, kunnes se kaventuu, usein katkeamalla viimeisen vääntömomentin aikana tai, mikä pahempaa, päiviä sen jälkeen, kun moottori on palannut käyttöön.

TTY-pulttien tunnistaminen eritelmien mukaan

Valmistajan huoltokirja tarjoaa lopullisen luokituksen, mutta fyysiset indikaattorit sisältävät vääntömomenttimäärityksen, jossa luetellaan alkuperäinen vääntömomentin arvo ja sen jälkeen kulmaan perustuva viimeinen vaihe, kuten 90 astetta tai 180 astetta . Tämä kulmaspesifikaatio lopullisen vääntömomentin numeron sijaan on TTY-menettelyn tunnusmerkki, koska pulttia käännetään mitattu kierros muovialueelleen. Vakiomuotoisten uudelleenkäytettävien pulttien lopullinen vääntömomenttiarvo on ilmoitettu newtonmetreinä tai jalkanaulassa, ilman kulma-astetta tai kulma-askel, joka pysyy elastisen alueen sisällä ja joka on nimenomaisesti merkitty uudelleenkäytettäviksi huoltokirjallisuudessa.

Vääntömomenttisekvenssi ja tasaisen kiinnityksen geometria

Jokaiseen sylinterinkanteen valettu kiristysjärjestys ei ole ehdotus - se on jännityksen jakautumiskartta. Sylinterinkannet eivät ole äärettömän jäykkiä; ne taipuvat mikrotuumia pultin jännityksen alaisena. Jos pultit kiristetään päästä toiseen, pää vääntyy lievästi kiilan muotoon, jolloin puristusvoima keskitetään viimeksi kiristettyyn kulmaan ja alkupää jää alipuristettuun. The spiraalikuvio, joka alkaa keskustasta ja kulkee ulospäin asteittain vetää päätä vähitellen alas tasaisesti, jolloin tiiviste puristuu tasaisesti ja pää asettuu yhdensuuntaisesti lohkokannen kanssa. Tyypillinen menettely sisältää kolmesta viiteen progressiivista vääntömomenttia: ensimmäinen pieni vääntömomentti kaikkien kiinnittimien kiinnittämiseksi, välisiirrot kasvavilla vääntömomenttiarvoilla ja lopullinen kulmapyyhkäisy TTY-kiinnittimille. Ajon väliin jättäminen tai tiivistäminen aiheuttaa tiivisteen epätasaisen puristuksen kriittisen alkupuristusvaiheen aikana, ja tuloksena oleva tiivisteen epäjohdonmukaisuus ei välttämättä paljastu ennen kuin moottori saavuttaa käyttölämpötilansa ja epätasaisesti kuormitettu palorengas antaa periksi.

Kierteen kunto ja momenttiavaimen petos

Momenttiavain mittaa kitkaa, ei puristusvoimaa. Kantapulttiin kohdistetusta vääntömomentista, noin 50 % voittaa kitkan pultin kannan alla, 40 % voittaa kierteen kitkan ja vain 10-15 % tuottaa itse asiassa kiristysesijännityksen . Jos lohkon kierteet ovat syöpyneet, likaiset tai vaurioituneet, momenttiavain napsahtaa määritetyssä arvossa, kun taas pultin varsinainen venytys – ja siten kiristysvoima – jää dramaattisesti lyhyeksi. Likaisiin kierteisiin spesifikaatioiden mukaan kiristetty pultti voi tuottaa vähemmän kuin puolet suunnitellusta puristusvoimasta, kun taas sama vääntömomentti kierteissä, jotka on voideltu hyväksymättömällä yhdisteellä, voi ylivenyttää pulttia myöhemmäksi. Tästä syystä kaikki valmistajan tekniset tiedot sisältävät kierteiden kuntovaatimuksen: puhdista, aja kierteet tarvittaessa pohjahanalla ja käytä vain määritettyä voiteluainetta – olipa kyseessä puhdas moottoriöljy, tietty kokoonpanovoitelu tai kuivat kierteet. Voiteluaineen tyyppi muuttaa kitkakerrointa, ja vääntömomenttimääritelmä on kehitetty kyseiselle kertoimelle. Molybdeeni-disulfidikokoonpanon voiteluöljyn korvaaminen moottoriöljylle määritellyissä kierteissä voi vähentää kitkaa niin dramaattisesti, että pultti taipuu ennen kuin tavoitemomentti saavutetaan.

Yleiset vikatilat ja niiden syyt

Sylinterinkannen pulttien viat ovat harvoin spontaaneja – ne noudattavat ennustettavia kuvioita tunnistettavissa olevin syin. Näiden mallien ymmärtäminen antaa teknikolle mahdollisuuden diagnosoida vian sen sijaan, että vain vaihtaisi pulttia ja toivoisi, ettei ongelma toistu.

Kaulan murtuma pultin pään alla

Pultti, joka napsahtaa varren ja päälaipan liitoskohdassa, on kiristetty liikaa joko TTY-pultin uudelleenkäytön, virheellisen vääntömomenttimäärityksen tai kierteiden voiteluvirheen vuoksi. Murtumapinnassa näkyy tyypillisesti a klassinen kuppi-kartiomuovautuva vika varren halkaisijassa näkyvä kaulan pienennys. Korjaus on menettelytapaa: uudet pultit, tarkistettu vääntömomenttimääritys ja oikea kierteen valmistelu.

Väsymysvirhe Keski-varren

Pultti, joka murtuu kierteisessä osassa tai varren keskiosassa, jossa on tasainen, rantamerkitty murtumapinta, on epäonnistunut syklisestä väsymyksestä. Tämä osoittaa, että pultti ei saavuttanut riittävää esijännitystä pitämään liitos suljettuna sylinterin paineen alla. Jokainen palamisjakso painoi päätä hieman poispäin lohkosta kuormiten pulttia syklisesti, kunnes se halkei. Perimmäinen syy on krooninen alivääntömomentti, joka johtuu usein likaisista kierteistä, viallisesta momenttiavaimesta tai uudelleen käytetystä venytetystä TTY-pultista .

Vetyhaurastumista

Erittäin lujat kiinnikkeet, joiden kovuus on noin 36 HRC, ovat alttiita vetyhaurastumiselle, jolloin atomivety diffundoituu teräksen raerakenteeseen ja aiheuttaa hauraita rakeidenvälisiä murtumia. Vika tapahtuu usein tuntia tai päivää asennuksen jälkeen pultin ollessa paikoillaan . Lähde on tyypillisesti happama kemikaalialtistus valmistuksen tai puhdistuksen aikana tai syövyttäviä palamisen sivutuotteita kannen tiivisteen rikkoutuessa. Murtumapinta näyttää suurennettaessa rakeiselta ja rakeiden väliseltä ilman ylikuormitushäiriön aiheuttamaa sitkeää muodonmuutosta.

Poran valmistelu ja piilotettu nestelukon vaara

Lohkon pääpulttien reiät ovat umpireiät, joihin voi jäädä öljyä, jäähdytysnestettä tai puhdistusliuotinta. Kun pultti kierretään nesteellä täytettyyn umpireikään, neste jää kiinni pultin alle eikä voi puristua kokoon. Pultin edetessä hydraulipaine kasvaa loukkuun jääneeseen tilavuuteen. Tämä paine voi kohdistaa tarpeeksi voimaa halkea valurauta- tai alumiinilohko reiän pohjassa , katastrofaalinen ja usein korjaamaton vika. Ennaltaehkäisy on ehdoton: jokainen sokea pultin reikä on puhdistettava perusteellisesti paineilmalla ja sopivalla liuottimella ja tarkastettava boreskoopilla tai mittapäällä ennen pultin asennusta. Kierrehuuhtelu pohjahanalla ja sen jälkeen liuotinhuuhtelu ja ilmakuivaus on vähimmäistoimenpide. Jopa muutama tippa jäännösöljyä voi murtaa lohkon, kun pultti kiristetään lopulliseen momenttiin. Tämä vaihe ei ole valinnainen ja on yksi yleisimmistä lohkovaurioiden syistä pään tiivisteen vaihdon aikana.

Materiaalin valinta ja laajenemisnopeusongelma

Nykyaikaiset moottorit yhdistävät alumiinisylinterikannet valurauta- tai alumiinilohkoihin, mikä luo materiaalien yhteensopimattomuuden, joka sylinterinkannen pulttien on sovitettava. Alumiini laajenee suunnilleen kaksinkertainen valuraudan nopeus – noin 23 x 10⁻⁶ per celsiusaste verrattuna 11 x 10⁻⁶ . Kun rautapalan alumiinipää lämpenee ympäristön lämpötilasta käyttölämpötilaan, pää kasvaa enemmän kuin lohko, mikä lisää pulttien puristuskuormaa. Pultit on suunniteltava riittävän joustavalla venytysalueella, jotta ne absorboivat tämän differentiaalisen laajenemisen peruuttamatta. Moottoreissa, joissa on alumiinilohkot ja alumiinipäät, laajenemisnopeudet ovat samat, mutta alumiinin pienempi moduuli tarkoittaa, että kierrereiät ovat alttiimpia kiertymiselle ja kierteiden ulosvetolle. Monet alumiinilohkomoottorit määrittävät vääntömomentti-tuottopultit nimenomaan, koska TTY-asennuksen tasainen puristuskuorma tarjoaa turvamarginaalin alumiiniperusmateriaalin kierrelujuutta vastaan.

Jälkimarkkinoiden päänastat ja kiristysvoiman päivitys

Suorituskykyisissä sovelluksissa, joissa sylinterin paineet ylittävät alkuperäisen suunnittelun, kantapultit korvaavat kannen pultit kiristysratkaisuna. Nasta kierretään lohkoon sormitiukalla ja kiinnitetään mutterilla, mikä eliminoi pultin kiristyksen aikana kokeman vääntö- ja vetojännityksen. Pultin on kierrettävä ja venyttävä samanaikaisesti, kun sitä kiristetään; nasta on ladattu puhtaasti kiristettynä, kun mutteria kiristetään, mikä tuottaa tasaisemman puristuskuorman ja vähentää kierteen kiertymisen riskiä lohkossa . Tehokkaat nastat valmistetaan materiaaleista, kuten H11-työkaluteräs tai räätälöity 8740 chromoly, joiden vetolujuus ylittää 190 000 psi, mikä on huomattavasti OEM-pulttilaatuja korkeampi. Nastojen asennustapa poikkeaa pulteista: nasta asennetaan minimaalisella kiristysmomentilla puhtaisiin kierteisiin, usein kierrelukitusaineella lohkon puolella, ja mutteri kiristetään valmistajan määrittämällä kokoonpanovoiteluaineella kierteisiin ja mutterin laippaan. Nasta- ja mutterikokoonpanon vääntömomenttimääritys eroaa pulttimäärityksestä, ja se on otettava nastan valmistajan tiedoista, ei OEM-käsikirjasta.

Muiden kuin TTY-pulttien uudelleenkäytettävyyden arviointi

Kun valmistaja sallii tavallisten sylinterikannen pulttien uudelleenkäytön, pulttien on läpäistävä mittatarkastus ennen kuin ne palautetaan käyttöön. Kriittiset mittaukset ovat kokonaispituus spesifikaatioon verrattuna, varren halkaisija useissa kohdissa kierteittämättömällä osuudella ja kierteen kunto suurennuksessa . Pysyvästi venynyt pultti mittaa pidempään kuin on ilmoitettu ja sen varren halkaisija pienenee venytetyllä alueella. Kaikenlainen kaventaminen, olipa se kuinka hienovarainen tahansa, sulkee pultin pätemättömäksi. Kierteet on tarkastettava ryppyjä, korroosiota ja harjanteen muodonmuutoksia varalta. Pultti, jossa on vaurioituneet kierteet, tuottaa epätarkkoja vääntömomenttilukemia ja epäjohdonmukaista puristuskuormaa. Jos jokin sarjan pultti epäonnistuu tarkastuksessa, koko sarja on vaihdettava – uusien ja käytettyjen pulttien sekoittaminen samaan sylinterinkanteen luo epätasaisen puristusvoiman jakautumisen, mikä vaarantaa kannen tiivisteen tiivistyksen.

• Mittaa kokonaispituus tehtaan spesifikaatioiden mukaan; mikä tahansa pysyvä venymä hylkää pultin.
• Mikrofoni varren halkaisija kierteittämättömässä osassa; mikä tahansa pieneneminen osoittaa plastista muodonmuutosta.
• Tarkista suurennuksessa olevien kierteiden naarmuuntumisen, kuoppaisuuden tai harjan tasoittumisen varalta.
• Vaihda koko sarja, jos yksikään pultti epäonnistuu tarkastuksessa.

Kylmän moottorin asennus on välttämätöntä

Sylinterikannen pultit on asennettava täysin kylmään moottoriin. Huoltokäsikirjan vääntömomenttitiedot ja kulmamittaukset on kalibroitu ympäristön lämpötila, tyypillisesti 20 °C - 25 °C (68 °F - 77 °F) . Kosketuslämminkin moottori on laajentunut, ja lämpölaajeneminen muuttaa spesifikaation edellyttämiä kitkaolosuhteita ja mittasuhteita. Lämpimään moottoriin kiristetty pultti on alikiristetty, kun moottori palaa ympäristön lämpötilaan. Seurauksena oleva puristuskuormituksen puute ei välttämättä aiheuta välitöntä vikaa, mutta se vähentää marginaalia kannen tiivisteen puhallusta vastaan, erityisesti suuren kuormituksen olosuhteissa. Moottorin tulee seisoa yön yli tai vähintään useita tunteja, kunnes kaikki komponentit ovat vakaassa huoneenlämpötilassa ennen viimeisen vääntömomentin suorittamista.
