Täydellinen opas täysin kierretangoihin: tekniset tiedot, materiaalit ja teolliset sovellukset

Mikä on täyskierteinen sauva?

A täysin kierretanko – jota kutsutaan myös kaikki kierretangoksi, kierteitetyksi nastaksi tai jatkuvasti kierteitetyksi tangoksi – on suora metallikiinnike, jonka kierteinen kierre kulkee koko pituudeltaan yhdestä päästä toiseen ilman tasaista varren osaa. Tämä keskeytymätön kierreprofiili erottaa sen tavallisista pulteista tai osittain kierteitetyistä nastoista, mikä antaa insinööreille täydellisen joustavuuden leikkaamalla tangon haluttuun pituuteen säilyttäen samalla täyden kierteen kiinnittymisen joka pisteessä.

Toisin kuin perinteiset pultit, jotka valmistetaan kiinteisiin pituuksiin määritellyllä kannalla, täysin kierteitetyt tangot ovat päättömiä ja suunniteltu toimimaan muttereiden, liittimien tai ankkurilevyjen kanssa, jotka on kiinnitetty mihin tahansa kohtaan tangon varrella. Tämä tekee niistä välttämättömiä missä tahansa, missä tarvitaan säädettävää kiinnitystä, jousitusta tai jännitystä vaihtelevilla jänteillä.

Mittatiedot ja lankastandardit

Täysin kierretankoja valmistetaan laajalla halkaisija- ja pituuksilla kansainvälisesti tunnustettujen standardien mukaisesti. Oikean spesifikaation ymmärtäminen on tärkeää kuormituslaskelmien ja yhteensopivuuden kannalta vastaavien laitteistojen kanssa.

Yhteiset halkaisija- ja pituusalueet

Vakiometrikoot vaihtelevat M6:sta M64:ään, kun taas keisarilliset (UNC/UNF) koot ovat tyypillisesti halkaisijaltaan 1/4 tuumaa - 2 tuumaa. Varastopituudet 1 m, 2 m ja 3 m ovat yleisimpiä, vaikka räätälöityjä pituuksia on laajalti saatavilla projektikohtaisiin vaatimuksiin.

Lankakorkeus ja toleranssiluokat

Metrisissä tangoissa karkeapituiset kierteet (esim. M12 × 1,75) ovat oletusarvot yleisessä rakenteellisessa käytössä, kun taas hienojakoiset kierteet (esim. M12 × 1,25) kestävät paremmin tärinän löystymistä dynaamisissa ympäristöissä. Toleranssiluokat 6g (ulkoinen) ja 6H (sisäinen) edustavat tavallista kaupallista sopivuutta. Tarkkuus- tai ilmailusovelluksiin on määritelty tiukemmat 4h/4H-toleranssit kierteiden välyksen minimoimiseksi ja tarkan kuormansiirron varmistamiseksi.

Materiaalivaihtoehdot ja luokan valinta

Materiaalivalinta määrää suoraan täysin kierretangon vetolujuuden, korroosionkestävyyden ja käyttölämpötilan. Oikean laadun valitseminen estää ennenaikaiset häiriöt käytössä ja varmistaa pitkän aikavälin rakenteellisen eheyden.

Hiiliteräs ja seosteräs

Vähähiilisen terästangon (Grade 2 / DIN 4.6) vetolujuus on vähintään 400 MPa ja sopii kevyisiin sisätilojen kiinnityssovelluksiin. Keskihiililaadut, kuten ASTM A307 ja SAE Grade 5 (DIN 8.8), nostavat vetolujuuden noin 830 MPa , mikä tekee niistä sopivia rakenneteräsliitoksille. Erittäin lujat seosterästangot – luokka B7 (ASTM A193) tai DIN 10.9 – saavuttavat ylittävät vetolujuudet 1000 MPa ja ne on tarkoitettu paineastioihin, laippaliitoksiin ja raskaaseen rakenteelliseen ankkurointiin, joissa kuormituksen kestävä tasaisuus on ensiarvoisen tärkeää.

Ruostumaton teräs

Austeniittista ruostumatonta terästä - ensisijaisesti A2 (304) ja A4 (316) — on vakiovalinta syövyttävissä ympäristöissä. A4-70-tangot tarjoavat vähintään 700 MPa:n vetolujuuden sekä erinomaisen kloridin aiheuttaman pistesyöpymisen kestävyyden, joten ne ovat ensisijainen vaihtoehto meri-, rannikko-, elintarvikejalostus- ja kemiantehtaissa. Duplex-laadut, kuten 2205, tarjoavat sekä paremman lujuuden (~900 MPa) että erinomaisen korroosionkestävyyden kuin standardi 316.

Muut erikoismateriaalit

• Messinki (C36000): Käytetään sähkö- ja LVI-liittimissä hyvän johtavuuden ja korroosionkestävyyden saavuttamiseksi vesijärjestelmissä.
• Titanium Grade 5 (Ti-6Al-4V): Erittäin korkea lujuus-painosuhde ja erinomainen korroosionkestävyys, suunniteltu ilmailu- ja lääketieteellisiin implanttirakenteisiin.
• Lasikuitu / GFRP: Sähköä johtamattomat ja ei-magneettiset kierretangot sähkökytkimet, MRI-laitteet ja kemikaalisäiliöt, joissa metalliset kiinnikkeet ovat kiellettyjä.

Pintakäsittelyt ja suojapinnoitteet

Paljaat hiiliteräksiset täyskierretangot vaativat pintasuojauksen korroosion estämiseksi käytön aikana. Oikea pinnoitteen valinta riippuu ympäristöaltistumisesta, käyttölämpötilasta ja siitä, upotetaanko sauva betoniin vai altistetaanko se kemikaaleille.

• Sinkkisähköpinnoitus (kirkas sinkki): Tarjoaa 5–8 µm sinkkiä leutoon sisäympäristöön; sopii huonekaluihin, LVI-kannattimiin ja hyllyjärjestelmiin.
• Kuumasinkitys (HDG): Pinnoittelee 45–85 µm sinkkiä, mikä tarjoaa vankan suojan ulkokäyttöön, maan alle ja betoniin upotettuihin sovelluksiin. Täyttää standardin ASTM A153 / ISO 1461.
• Mekaaninen galvanointi: Kylmäprosessivaihtoehto, joka tuottaa yhtenäisiä pinnoitteita lujille tankoille, joissa galvanoinnista johtuva vetyhaurastuminen on huolenaihe (tyypillisesti luokka B7 ja sitä korkeammat).
• Dacromet/geometric pinnoite: Kromiton sinkkihiutalepinnoite, joka tarjoaa yli 1 000 tunnin suolaroiskeenkestävyyden – suositeltava auto- ja offshore-rakennustöissä.
• PTFE (teflon) pinnoite: Vähentää kierteiden kitkaa ja estää ruostumattomasta teräksestä ruostumattomaan teräkseen muodostuvan kokoonpanossa, mikä helpottaa tasaisen vääntömomentin käyttöä.

Teolliset sovellukset avainsektoreilla

Täyskierretankojen monipuolisuus tekee niistä yhden teollisuus- ja rakennustekniikan laajimmin määritellyistä kiinnikkeistä. Niiden kyky leikata paikan päällä ja säätää vakiomuttereilla eliminoi tarpeen varastoida kymmeniä eripituisia pultteja.

Rakennusrakentaminen ja maa- ja vesirakentaminen

Rakenneteräsrungossa, ankkuripultit valmistettu täysin kierteitetyistä tangoista (yleensä ASTM F1554 Grade 36 tai Grade 55) valetaan betoniperustuksiin pilarin pohjalevyjen, koneen jalustan ja elementtilevyjen kiinnittämiseksi. Kaikki kierteet mahdollistavat ulkonevan pään pituuden säätämisen betonin kovettumisen jälkeen leikkaamalla tai valitsemalla mutterin asento. Alakattojen, putkistojen ja kanaviston seismiset jäykistysjärjestelmät ovat vahvasti riippuvaisia ​​kierretankojen ripustimista yhdistettynä palkkikiinnittimiin ja kuusioliitosmuttereihin, jotta saavutetaan NFPA 13:n ja IBC:n vaatimusten mukainen koodinmukainen heilutusjäykistys.

Mekaaninen ja prosessiteollisuus

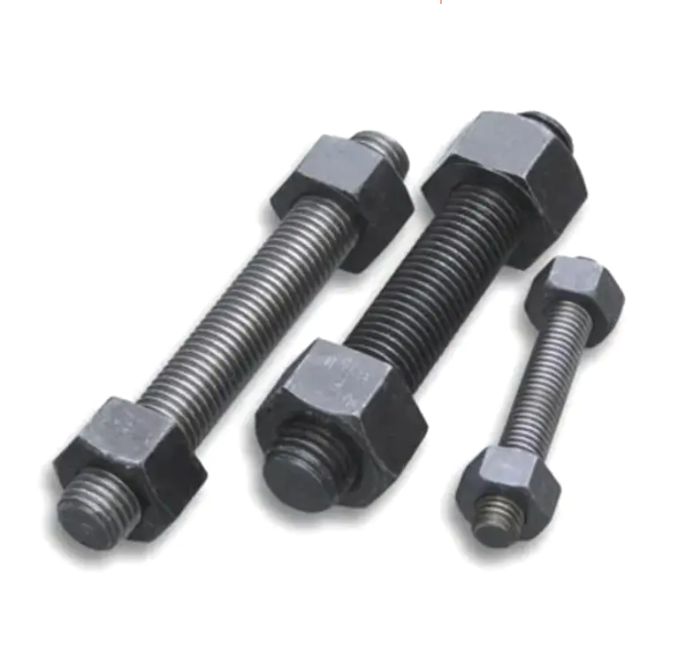

Öljynjalostamoiden ja petrokemian tehtaiden korkeapainelaippakokoonpanot käyttävät B7-pultteja – täysin kierretangon muotoa – yhdessä raskaiden B2H-kuusiomutterien kanssa ASME B16.5- ja B16.47-laippaliitosten vuotamattoman tiivistyksen saavuttamiseksi. Käyttölämpötilat voivat nousta 450°C:een, jolloin B7-materiaalin kromi-molybdeeniseospitoisuus säilyttää myötölujuuden, jonka tavallinen hiiliteräs menettäisi kokonaan. Sähköntuotantoalalla M72- ja M80-tankoja käytetään turbiinin kotelon pulttien kiristämiseen hydraulisilla kiristimillä, mikä varmistaa tasaisen tiivisteen puristuksen koko laipan pinnan kehällä.

Sähkö- ja mekaanisten järjestelmien asennus

MEP-urakoitsijat (mekaaniset, sähkö- ja LVI-urakoitsijat) käyttävät 3/8 tuuman ja 1/2 tuuman kierretankoja laajasti putkitelineiden, kaapelihyllyjen ja putkistojen ripustamiseen rakenneosista. Tanko leikataan vaadittuun pudotuspituuteen ja varustettu putkikiinnittimillä tai putkihihnoilla, mikä tarjoaa puhtaan, säädettävän ja koodin mukaisen tukiratkaisun. Kojeistoissa ja muuntajahuoneissa ei-metallisia lasikuituisia kierretankoja käytetään kiskojen ja eristeiden asentamiseen, kun tukirakenteen ja jännitteisten komponenttien välinen sähköinen eristys vaaditaan.

Huonekalut, vähittäiskaupan kalusteet ja arkkitehtuuri

Moderni arkkitehtoninen ja vähittäiskaupan sisustussuunnittelun käyttötavat esillä ruostumattomasta teräksestä valmistetut kierretangot tietoisena suunnitteluelementtinä hyllyjärjestelmissä, parveyksissä, lasiseinämien kiristyksissä ja alakattoristikoissa. Kiillotetun M12 tai M16 A4 ruostumattoman tangon puhdas lineaarinen profiili yhdistettynä kupumutteriin ja koristeisiin aluslevyihin luo minimaalisen estetiikan, joka on sekä rakenteellisesti toimiva että visuaalisesti hienostunut.

Parhaat asennuksen käytännöt ja vääntömomenttiopastus

Täyskierretankojen oikea asennus varmistaa, että haluttu puristusvoima saavutetaan ja säilyy. Useat käytännön kohdat vähentävät alijännityksen, langan irtoamisen tai nivelen löystymisen riskiä:

• Kierteen sitoutumissyvyys: Vähimmäiskytkentäpituus on 1 × nimellishalkaisija vaaditaan teräkseksi teräkseksi liittämistä varten; 1,5× suositellaan teräkselle pehmeämmille materiaaleille, kuten alumiinille tai valuraudalle.
• Voitelu: Levitä kierteiden voiteluainetta tai tarttumisenestoainetta – erityisen tärkeää ruostumattomasta teräksestä valmistettujen kokoonpanojen yhteydessä, jotta estetään ruostumattomuus. Voiteluaine vähentää tavoiteesijännityksen saavuttamiseen vaadittavaa vääntömomenttia jopa 30 %.
• Vääntömomentin erittely: Kiristä aina kiinnitinlaatuun ja kokokohtaiseen arvoon. Esimerkiksi Grade 8.8 M16 -tanko vaatii noin 195 Nm kuivan ja 150 Nm voidellun 75 %:n kestävän kuormituksen saavuttamiseksi.
• Kytkinmutterin valinta: Kun yhdistät kaksi tangon osaa, käytä täyspitkää kytkentämutteria (halkaisijaltaan vähintään 3× pitkä) tavallisen kuusiomutterin sijaan varmistaaksesi riittävän kierteen kosketuspinnan kuormituksen alaisena.
• Tärinänkestävyys: Dynaamisissa kuormitusympäristöissä tavallisia kuusiomuttereita on täydennettävä nylon-lukitusmuttereilla (ISO 7042), hammastetuilla laippamuttereilla tai kierrelukitusliimalla löystymisen estämiseksi.

Näiden käytäntöjen johdonmukainen noudattaminen vähentää nivelvaurioita, yksinkertaistaa tulevaa huoltoa ja varmistaa, että valittu kierretankolaatu toimii nimelliskapasiteetilla rakenteen tai laitteiston koko suunnittelun ajan.
