Betonin pultit: ankkurin valinta, kuormitusreitit ja korroosiontorjunta

Pohjalevymiehistöllä puolivälissä nousuprojektissa on neljä ankkuripulttia kiinnitettävänä. Yksi reikä osuu raudoitustankoon, toinen on lähellä laatan reunaa ja kolmas on märällä alueella lähellä lastauslaituria. Kaikki pultit ovat halkaisijaltaan ja laadultaan samaa, mutta asennusriski ei ole sama. Tämä on ensimmäinen oppitunti pulteista betonissa: teräs on vain yksi muuttuja. Upottaminen, reiän kunto, reunaetäisyys, vääntömomentti ja korroosiosuojaus ratkaisevat, toimiiko liitäntä suunnitellulla tavalla.

Ostajille ja insinööreille käytännön kysymys ei ole "kumpi pultti on vahvin?" Se on "mikä pultti voidaan asentaa, tarkastaa ja huoltaa tähän betoniin?" Tämä ero pitää projektit poissa vetäytymisvioista, ryömintäongelmista ja myöhäisvaiheen uudelleenkäsittelystä.

Kuinka pultit siirtävät kuormitusta betonissa

Betoniankkurit kantavat jännitystä, leikkausta tai näiden yhdistelmää. Jännitys vetää pultin pois betonista; leikkaus työntää sitä sivuttain. Nostettu pohjalevy voi kuormittaa ankkureita jännityksessä, kun taas suojakaiteen pylväs tai varusteluisto kuormittaa niitä usein leikkausvoimalla. Yhdistetty jännitys ja leikkaus vaativat vuorovaikutustarkistuksia, ei erillisiä tarkastuksia, jotka on laskettu yhteen.

Paikalle valetut ankkurit

Paikalle valetut pultit asetetaan ennen betonin kovettumista. Ne ovat yleisiä rakennepylväissä, koneenjalustoissa ja teräsasennuksissa, koska ankkuri on upotettu valuun ja se voidaan tarkastaa ennen betonin sijoittamista. Kompromissi on koordinointi: ankkurimallit, kiinnityspultit ja putkiristiriidat on ratkaistava ennen kuorma-auton saapumista.

ASTM F1554 kuumasinkitty hiiliteräs ankkuripultti Katso tämä ankkuripulttivaihtoehto rakenteelliseen ankkurointiin, jossa on hiiliteräsrakenne, kuumasinkitty viimeistely ja mukautettavat tekniset tiedot ja pintakäsittelyt. Näytä tuote →

Rakenteellisia ankkuripultteja varten ASTM F1554 on yleinen spesifikaatioperhe, jonka lajikkeet kattavat eri lujuustasot. Kuumasinkitys on usein määritelty alttiisiin tai kosteisiin olosuhteisiin, mutta pinnoitteen paksuus ja kierteen sovitus on tarkistettava, koska galvanointi muuttaa langan vaippaa.

Jälkiasennetut ankkurit

Jälkiasennetut ankkurit are drilled and set after concrete has cured. Mechanical expansion anchors transfer load through friction and bearing; undercut anchors use a mechanical key beneath the surface; adhesive anchors bond a threaded rod or stud into a cleaned hole. Screw anchors are a separate family and rely on thread engagement in the concrete.

• Mekaaninen laajennus: nopea asentaa, herkkä reiän halkaisijalle ja reunaetäisyydelle.
• Aliarvo: parempi halkeilevalle betonille ja tärinälle monissa testatuissa kokoonpanoissa, mutta vaatii erikoistyökaluja.
• Liima: hyvä tiiviiseen väliin ja jälkiasennustöihin, mutta reikien puhdistus ja kovettumisajan hallintakyky.
• Ruuvi ankkurit: tehokas kevyemmille kuormille, ei korvaa pätevää rakenneankkuria.

Paikalla valetut vs. jälkiasennetut pultit: valintatiedot

Alla oleva vertailu on hankinta- ja suunnittelunäyttö, ei korvaa projektikohtaista ankkurisuunnittelua. Oikea valinta riippuu kuormatilanteesta, betonin kunnosta, tarkastusmahdollisuuksista ja tuotteen takana olevasta arviointiraportista.

Piilotetut muuttujat, jotka siirtävät ankkurikapasiteettia

Ankkurikapasiteettitaulukot voivat näyttää tarkilta, mutta työmaamuuttujat päättävät, sovelletaanko taulukkoa. Upotussyvyys ja reunaetäisyys ovat näkyvissä; reikien puhdistus, betonin kosteus ja vääntömomentti eivät ole. Alla oleva pylväskaavio on yleisten vikatilojen havainnollistava herkkyysindeksi, ei testitulos.

Käytännössä upotus ja reunaetäisyys ovat suunnitteluvaiheen päätöksiä. Reikien puhdistus ja vääntömomentti ovat kenttäpäätöksiä. Siksi teknisesti oikea ankkuri voi silti epäonnistua tarkastuksessa: suunnittelussa oletettiin puhdistettua reikä ja kalibroitu momenttiavain, mutta miehistö käytti kerran harjaa ja arvasi vääntömomentin.

Missä betonipultteja käytetään

Kysyntä ei ole jakautunut tasaisesti ankkurityypeille. Alla oleva yhdistelmä kuvastaa tyypillisiä projektiluokkia, jotka ohjaavat betoniankkurin valintaa; se ei ole markkinatutkimus.

Käytännön valinta ja asennussarja

Toistettava sekvenssi estää useimmat ankkuriongelmat. Se antaa hankinnalle myös selkeän perustan tarjousten vertailulle, koska kaksi toimittajaa voivat tarjota saman halkaisijan hyvin eri suorituskykytasoilla.

1. Määrittele kuormitustapa: jännitys, leikkaus tai yhdistetty; staattinen, seisminen tai tärinä; väliaikaista tai pysyvää.
2. Vahvista betoni: paksuus, lujuus, halkeama tai halkeilematon tila ja onko ankkuri lähellä reunaa tai liitosta.
3. Valitse ankkuriperhe: paikoilleen valettu uutta rakennetta varten; mekaaninen tai liima jälkiasennukseen; alaleikkaus, jossa halkeileva betoni tai tärinä sitä vaatii.
4. Tarkista arviointiraportti: varmista, että ankkuri on pätevä betonin kunnon, kuormituksen suunnan ja seismisen luokan mukaan.
5. Määritä korroosiosuojaus: kuumasinkityksen, sinkityksen, ruostumattoman teräksen tai pinnoitettujen järjestelmien on vastattava altistusluokkaa.
6. Ohjausasennus: reiän halkaisijan, porausmenetelmän, puhdistuksen, vääntömomentin ja kovettumisajan tulee olla tarkastusluettelossa.
7. Tarkista ja dokumentoi: kirjaa upotus, vääntömomentti, reiän puhtaus ja mahdolliset kentän poikkeamat ennen työn sulkemista.

Tarkista teräs-betoniliitokset, joissa käytetään lujia pultteja lujien pulttien asennus- ja testausvaatimukset ennen menetelmälausekkeen hyväksymistä.

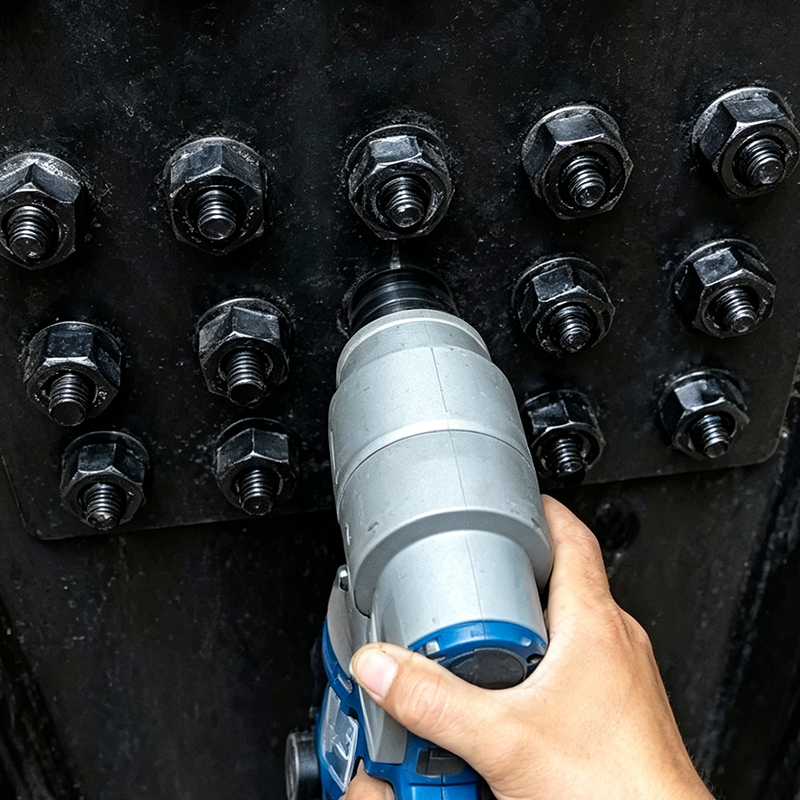

ASTM F1852 A325 raskas kuusiokulmainen kierrettävä pultti Tutustu tähän teräskokoonpanoille tarkoitettuun kireyttä säätelevään rakenteelliseen pulttiin, jossa on leikattu pintapää visuaalista esijännitystä varten ja yksinkertainen hiiliteräsrakenne. Näytä tuote →

Teräsrakennekokoonpanoissa kierrepultit ja raskaat kuusiomutterit määritetään usein järjestelmäksi. Eri erien komponenttien sekoittaminen ilman yhteensopivuuden varmistamista voi aiheuttaa vääntömomentin ja kierteen sovitusongelmia, jotka näkyvät vain asennuksen aikana.

Huolto-, tarkastus- ja vaatimustenmukaisuushuomautukset

Betoniankkurit eivät ole huoltovapaita. Parkkirakenteiden, merialueiden ja elintarviketehtaiden paljaat ankkuripultit on tarkastettava säännöllisesti ankkurin ympärillä olevien korroosion, löystyneiden muttereiden ja halkeilevan betonin varalta. Asennuksen yhteydessä galvanoitu pultti voi silti syöpyä vaurioituneesta kierteestä tai erilaisesta metallikosketuskohdasta.

• Tarkista vääntömomentti kovettumisen ja suurten dynaamisten tapahtumien jälkeen. Älä oleta, että asennusmomentti pysyy voimassa toistaiseksi.
• Tarkasta, onko betonissa halkeamia. Hiushalkeama reuna-ankkurin lähellä voi muuttaa vikatilan teräksen jännityksestä betonin murtumiseen.
• Suojaa galvaanista kytkentää vastaan. Eristä ruostumaton teräs ja hiiliteräs, jos ne altistuvat kosteudelle ja kloridille.
• Pidä kirjaa. Ankkurin tyypin, arviointiraportin numeron, upotuksen, vääntömomentin, pinnoitteen ja asentajan tulee olla jäljitettävissä.
• Tarkista vaatimustenmukaisuus. Hankkeen tekniset tiedot voivat viitata ICC-ES-, ETA-, ASTM- tai paikallisiin rakennusmääräysvaatimuksiin; ankkurin on vastattava ilmoitettua etäisyyttä.

ASTM A194 B7 mustat raskaat kuusiomutterit Harkitse näitä raskaita kuusiomuttereita yhdistämiseen B7-seosteräspulttien kanssa korkean lämpötilan, korkeapaineen laippa- ja paineastian liitoksissa, joissa OEM/ODM-räätälöinti on saatavilla. Näytä tuote →

Mukautettuja ankkurikokoonpanoja varten OEM/ODM-ankkuri- ja stud-ohjelmat voi kohdistaa pultin laadun, kierteen pituuden, pinnoitteen ja mutterin sovituksen ennen ensimmäisen ankkurin lähettämistä. Tämä etupään koordinointi on yleensä halvempaa kuin kierteen tai pinnoitteen epäsopivuuden ratkaiseminen paikan päällä.
