Yleiskatsaus yhteisiin säikeymboleihin ja standardeihin

I. Yleiset säikeymbolit
①Kansanäänestys (Kansallinen putkilangankierto): Tavallinen amerikkalainen kapeneva putken kierre, jossa on 60 ° kierrekulma, jota käytetään yleisesti yleiskäyttöisissä sovelluksissa.
②pt (brittiläinen vakio kapeneva putken kierre): 55 ° kierrekulma kapeneva kierre, jota käytetään laajasti tiivistykseen. B -rittiläiset putken kierteet ovat hienoja kierteitä lujuuden ylläpitämiseksi, koska syvemmät karkeat kierteet heikentävät putken ulomman halkaisijan.
③PF (rinnakkainen putken kierre): Suora kierretyyppi, jota käytetään putkiliitoksissa.
④G (Whitworth Pipe Lange): 55 °: n ei-lankaputken kierre Whitworth-perheen sisällä. "G" edustaa lieriömäisiä putken kierteitä, joissa 55 ° ja 60 ° variaatiot perustuvat tiettyihin funktionaalisiin sovelluksiin.
⑤ZG (kapeneva putkilanka): Kartiomainen lankatyyppi, jota yleisesti löytyy vesiputkien varusteissa, jotka aiemmin merkitään RC: ksi vanhemmissa Kiinan kansallisissa standardeissa.
⑥Metriset vs. tuuman kierteet: Tärkein ero on esitys - Metriset säikeet käyttävät sävelkorkeutta (etäisyys langan välillä), kun taas amerikkalaiset ja brittiläiset säikeet määritetään kierteillä tuumaa kohti (TPI). Metriset kierteet ovat 60 °: n tasa -arvoprofiili, brittiläiset kierteet 55 ° Iskosceles -profiili ja amerikkalaiset kierteet 60 ° -profiili. Metriset ketjut mitataan millimetreinä, kun taas brittiläiset ja amerikkalaiset säikeet seuraavat keisarillisia yksiköitä.
⑦Pipe -kierteet: Käytetään pääasiassa putkilinjayhteyksiin, varmistaen tiukan istuvuuden sisäisten ja ulkoisten kierteiden välillä. Saatavana sekä suorissa että kapenevina muodoissa, nimellinen halkaisija viittaa putkilinjan kokoon, kun todellinen langan pää halkaisija ylittää tämän nimellisen koon.
⑧Nominal -halkaisijat (esim. 1/4, 1/2, 1/8 tuumaa): Nämä arvot osoittavat ketjun koon brittiläisessä standardijärjestelmässä, mitattuna tuumina.

II. Kierrestandardit eri maissa
Unified tuuman säie-standardi, joka on laajalti hyväksytty tuumapohjaisissa maissa, tämä säiejärjestelmä sisältää kolme sarjaa: karkea lanka (UNC), hieno säie (UNF) ja ylimääräinen hieno lanka (UNFF), ylimääräisellä vakiokorkeusarjalla (UN).
Merkintämenetelmä: Kierteiden halkaisija - Letrit tuumaa kohti - sarjan koodi - tarkkuusluokka.
Esimerkkejä:
Karkea säie: 3/8–16UNC - 2A
Hieno ketju: 3/8–24UNF - 2A
Ylimääräinen hieno lanka: 3/8–32UNFF - 2A
Jatkuva sävelkorkeus: 3/8–20UN - 2A
Ensimmäinen numero (esim. 3/8) edustaa langan pää halkaisijaa tuumina, joka muuntaa metriksi kertomalla 25,4: llä (esim. 3/8 × 25,4 = 9,525 mm).
Toinen numero edustaa kierteiden lukumäärää tuumaa kohti.
Sarjakoodit (UNC, UNF, UNFF, YK) määrittelevät säiketyypit.
Kaksi viimeistä merkkiä (esim. 2a) osoittavat säikeen tarkkuusluokan.
Näitä säikeitä käytetään laajasti maailmanlaajuisesti nesteiden, kaasujen ja sähköjohdotusliitäntöjen kuljettamiseen. Eri maat käyttävät kuitenkin erilaisia ​​nimityksiä, jotka tulisi muuntaa kansainvälisten vertailupöytien mukaan.
55 ° kapenevien putken kierteiden muuntaminen Näissä kierteissä on 55 ° kierrekulma, jonka kapeneva suhde on 1:16. Niitä käytetään laajasti maailmanlaajuisesti, mutta jokaisella maalla on erilaisia ​​nimityksiä, joihin voidaan viitata vastaavassa muuntotaulukossa.
Näitä putkikierteitä käytetään 60 °: n kapenevien putkilangan muuntamiseen, joissa on 60 ° kierrekulma ja 1:16, sekä Yhdysvalloissa ja entisessä Neuvostoliitossa. Kiina nimitti ne alun perin "K: ksi", muuttui myöhemmin "Z": ksi ja vastaa nyt "NPT" -standardia. Viitetaulukot tarjoavat rajat ylittäviä nimeämisekvivalentteja.
55 °: n trapetsoidisten kierteiden muuntaminen Näillä kierteillä on 30 ° profiili ja ne ovat yhtenäisiä kansainvälisesti. Niiden nimitys on edelleen johdonmukainen eri maissa.

II. Kierrestandardit eri maissa
1.Vaimattoman tuuman langan standardi
Tämä säiejärjestelmä, joka on laajalti hyväksytty tuumaapohjaisissa maissa, sisältää kolme sarjaa: karkea lanka (UNC), hieno lanka (UNF) ja ylimääräinen hieno lanka (UNFF), ylimääräisellä vakiokorkeusarjalla (UN).
Merkintämenetelmä: Kierteiden halkaisija - Letrit tuumaa kohti - sarjan koodi - tarkkuusluokka.
Esimerkkejä:
Karkea säie: 3/8–16UNC - 2A
Hieno ketju: 3/8–24UNF - 2A
Ylimääräinen hieno lanka: 3/8–32UNFF - 2A
Jatkuva sävelkorkeus: 3/8–20UN - 2A
Ensimmäinen numero (esim. 3/8) edustaa langan pää halkaisijaa tuumina, joka muuntaa metriksi kertomalla 25,4: llä (esim. 3/8 × 25,4 = 9,525 mm).
Toinen numero edustaa kierteiden lukumäärää tuumaa kohti.
Sarjakoodit (UNC, UNF, UNFF, YK) määrittelevät säiketyypit.
Kaksi viimeistä merkkiä (esim. 2a) osoittavat säikeen tarkkuusluokan.

2. 55 °: n yhdensuuntainen putken kierre
Tuumapohjaisesta sarjasta peräisin olevia säikeitä käytetään laajasti maailmanlaajuisesti nesteiden, kaasujen ja sähköjohdotusliitännäisten kuljettamiseen. Eri maat käyttävät kuitenkin erilaisia ​​nimityksiä, jotka tulisi muuntaa kansainvälisten vertailupöytien mukaan.

3. 55 °: n kapenevien putkilankojen kääntyminen
Näillä kierteillä on 55 ° kierrekulma, jonka kapeneva suhde on 1:16. Niitä käytetään laajasti maailmanlaajuisesti, mutta jokaisella maalla on erilaisia ​​nimityksiä, joihin voidaan viitata vastaavassa muuntotaulukossa.

4. 60 ° kapenevien putken kierteiden kääntyminen
Näitä putkilankoja käytetään 60 ° säikekulma ja 1:16 -suhde, ja niitä käytetään Kiinan työstötyöalassa, samoin kuin Yhdysvalloissa ja entisessä Neuvostoliitossa. Kiina nimitti ne alun perin "K: ksi", muuttui myöhemmin "Z": ksi ja vastaa nyt "NPT" -standardia. Viitetaulukot tarjoavat rajat ylittäviä nimeämisekvivalentteja.

5. 55 °: n trapetsoidiset kierteet
Näillä kierteillä on 30 ° profiili ja ne ovat yhtenäisiä kansainvälisesti. Niiden nimitys on edelleen johdonmukainen eri maissa.

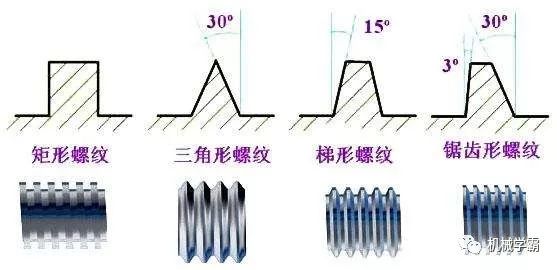

III. Säikeen luokittelu
Lankojen käytöstä riippuen ne voidaan jakaa:
Kello 1. Kansainvälinen metrinen säiejärjestelmä
Kansallisen keskushermostomme käyttöönotto. Ketjun yläosa on tasainen, helppo kääntää, ja langan alaosa on kaari-muotoinen langan lujuuden lisäämiseksi. Kierekulma on 60 astetta, ja spesifikaatiota edustaa M. metriset kierteet voidaan jakaa karkeaan ja hienoon sävelkorkeuteen. Edustus on kuten M8x1.25. (M: Koodi, 8: nimellinen halkaisija, 1,25: sävelkorkeus).
14. Amerikkalainen vakiolanka
Ketjun ylä- ja juuri ovat molemmat tasaisia, ja lujuus on parempi. Ketjukulma on myös 60 astetta, ja määritelmää edustaa hampaiden lukumäärä tuumaa kohti. Tämäntyyppinen lanka voidaan jakaa kolmeen tasoon: karkea sävelkorkeus (NC); hieno sävelkorkeus (NF); Erittäin hieno sävelkorkeus (NEF). Esitys on kuten 1/2-10NC. (1/2: halkaisija; 10: hampaiden lukumäärä tuumaa kohti; NC -koodi).
3. Yhtenäinen lanka

Yhdysvaltojen, Yhdistyneen kuningaskunnan ja Kanadan yhdessä kehittämää se on yleisimmin käytetty brittiläinen säie.

Ketjukulma on myös 60 astetta, ja spesifikaatio ilmaistaan ​​hampaiden lukumäärässä tuumaa kohti. Tämäntyyppinen lanka voidaan jakaa karkeaan lankaan (UNC), hienoon langaan (UNF) ja ylimääräiseen hienoon säieeseen (UNEF). Edustus on 1/2-10Uc. (1/2: halkaisija; 10: hampaiden lukumäärä tuumaa kohti; UNC -koodi).

4. Sharp V -lanka

Yläosa ja juuri ovat molemmat teräviä, heikkoa lujuutta, eikä sitä käytetä usein. Langan kulma on 60 astetta.

5. Whitworth -lanka

Ison -Britannian kansallisen standardin käyttöönotto. Langan kulma on 55 astetta, ja symboli on "W". Soveltuu valssauksen valmistukseen. Esitys on W1/2-10 (1/2: ulomman halkaisija; 10: hampaiden lukumäärä tuumaa kohti; W-koodi).
Kello 6. nastat
Se on saksalainen DIN -asetettu vakiokierre. Se sopii hehkulamppujen ja kumiletkujen kytkemiseen. Symboli on "Rd".
7. putkilangan
Se on lanka, jota käytetään vuotojen estämiseen, ja sitä käytetään usein kaasu- tai nestemäisten putkilaitteiden kytkemiseen. Langan kulma on 55 astetta. Se voidaan jakaa suoriin putken kierteisiin koodilla "P.S., N.P.S." ja vino putkilangat koodilla "N.P.T.". Sen kartio on 1:16, ts. 3/4 tuumaa jalkaa kohti.
8. neliölanka
Sillä on korkea voimansiirtotehokkuus, toiseksi vain pallolankoihin, mutta sitä ei voida säätää muttereilla kulumisen jälkeen, mikä on sen haitta. Sitä käytetään yleensä ruuvissa nosturien visioissa ja kierteissä.

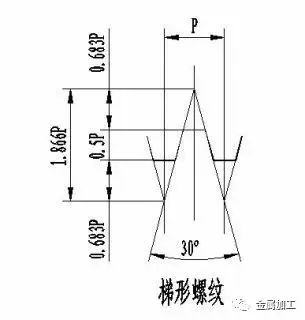

9. Trapezoidinen lanka
Sitä kutsutaan myös ACME -langaksi. Vaihteistotehokkuus on hiukan pienempi kuin neliömäisten kierteiden, mutta sitä voidaan säätää muttereilla kulumisen jälkeen. Metrinen lankakulma on 30 astetta ja keisarillinen lankakulma on 29 astetta. Käytetään yleensä sorvien lyijyruuvissa. Symboli on "TR".

Klo 10. Buttress -lanka
Se tunnetaan myös nimellä Bevel Thread, se sopii vain yhden suunnan siirtoon. Kuten ruuviliittimet, painevoiteet jne. Symboli on "bu".
11. pallolanka
Se on ketju, jolla on paras siirtotehokkuus. Sitä on vaikea valmistaa ja sillä on erittäin korkeat kustannukset. Sitä käytetään tarkkuuskoneissa. Kuten CNC -työstötyökalujen lyijäruuvi.
Brittiläisten pulttien osoitus
LH 2N 5/8 × 3 - 13UNC -2A
(1) LH on vasemmanpuoleinen lanka (RH on oikeanpuoleinen lanka, joka voidaan jättää pois).
(2) 2n kaksoisjuokainen lanka.
(3) 5/8 brittiläinen lanka, ulomman halkaisija 5/8 ".
(4) 3 pultin pituus 3 ".
(5) 13 -lanka on 13 hammasta tuumaa kohti.
(6) UNC: n yhtenäinen vakiolanka karkea sävelkorkeus.
(7) 2. tason sovitus, ulkoinen lanka (3: tiukka istuvuus; 2: Keskikokoinen istuvuus; 1: löysä istuvuus) A: Ulkoinen lanka (voidaan jättää pois), B: Sisäinen lanka.

Keisarillinen säie
Imperial -säikeen koko ilmaistaan ​​yleensä säiettä tuumaa kohti lankapituutta, jota kutsutaan "kierteiksi tuumaa kohti", mikä on tarkalleen sävelkorkeuden vastavuoroinen. Esimerkiksi kierteellä, jossa on 8 letistettä tuumaa kohti, nousu 1/8 tuumaa.
